FR
Sécheur frigorifique
13
5.4.1

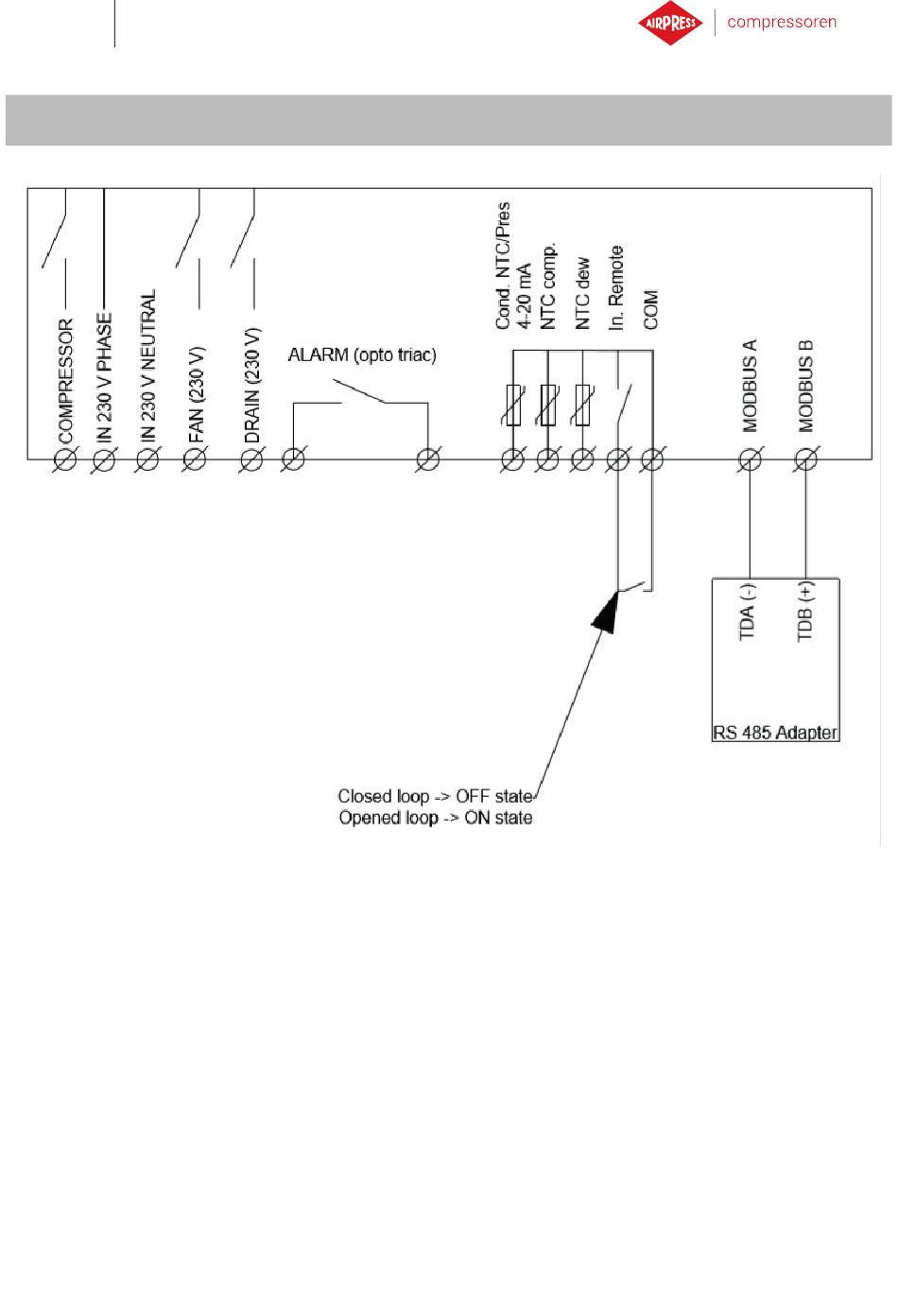

SCHÉMA ÉLECTRIQUE RDC 2
Le contrôleur dispose de 3 sorties (230 V), pour le compresseur, le ventilateur et le purgeur. Les autres
sorties sont destinées à l'alarme. L'alarme est déclenchée via opto triac, qui peut gérer 600VAC / 50mA.
Le contrôleur peut également être mis hors/sous tension via un signal à distance. Lorsque le courant
circule, le contrôleur passe à l'état OFF, lorsque le circuit est déconnecté, le contrôleur est à l'état ON.
(Voir le schéma ci-dessus).
Pour la communication MODBUS, le câble à paire torsadée doit être vissé aux bornes A et B. Pour
communiquer avec le PC, un adaptateur est nécessaire. L'adresse de la communication MODBUS est 1.
