Sécheur frigorifique
L'air fourni au sécheur d'air par réfrigération doit satisfaire aux conditions suivantes:
•
Une qualité d'air comprimé 2 (ISO 8573-1) pour les particules
•
Une qualité d'air comprimé 2 (ISO 8573-1) pour les particules d'huile
•
Absence de substances agressives
9.2

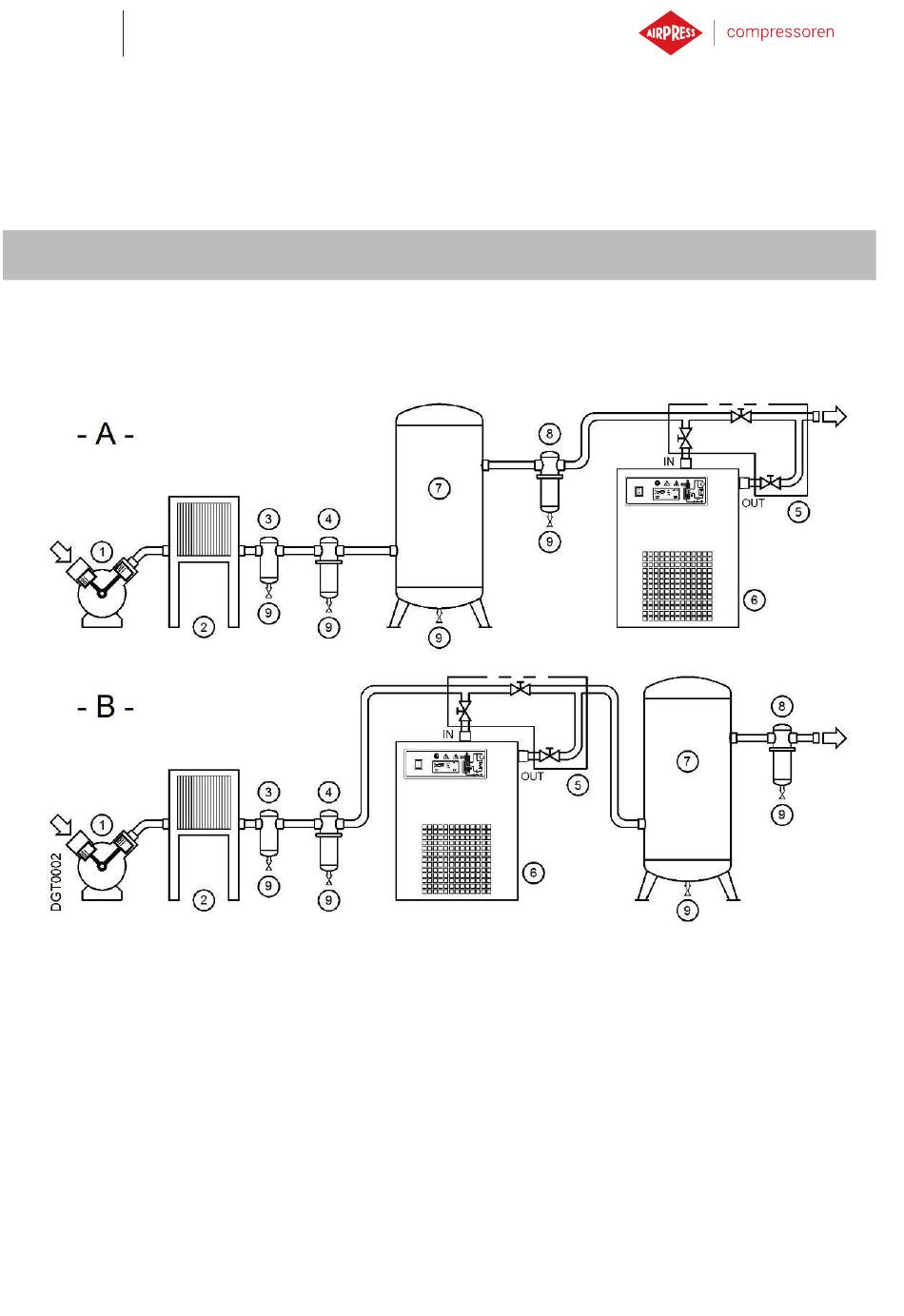

Voici les deux configurations les plus courantes des installations dans lesquelles le sécheur d'air par
réfrigération RDO est installé. Les schémas ci-dessous ne sont pas obligatoires et ne sont qu'une
proposition. Une disposition différente des composants est toujours possible.
1. Compresseur
2. Refroidisseur
3. Séparateur de condensat
4. Pre-filtre (min. 5 micron)
5. Bypass
POSITIONNEMENT DE L'INSTALLATION
6. Sécheur d'air par réfrigération
7. Réservoir sous pression
8. Filter
9. Purgeur de condensat
19
