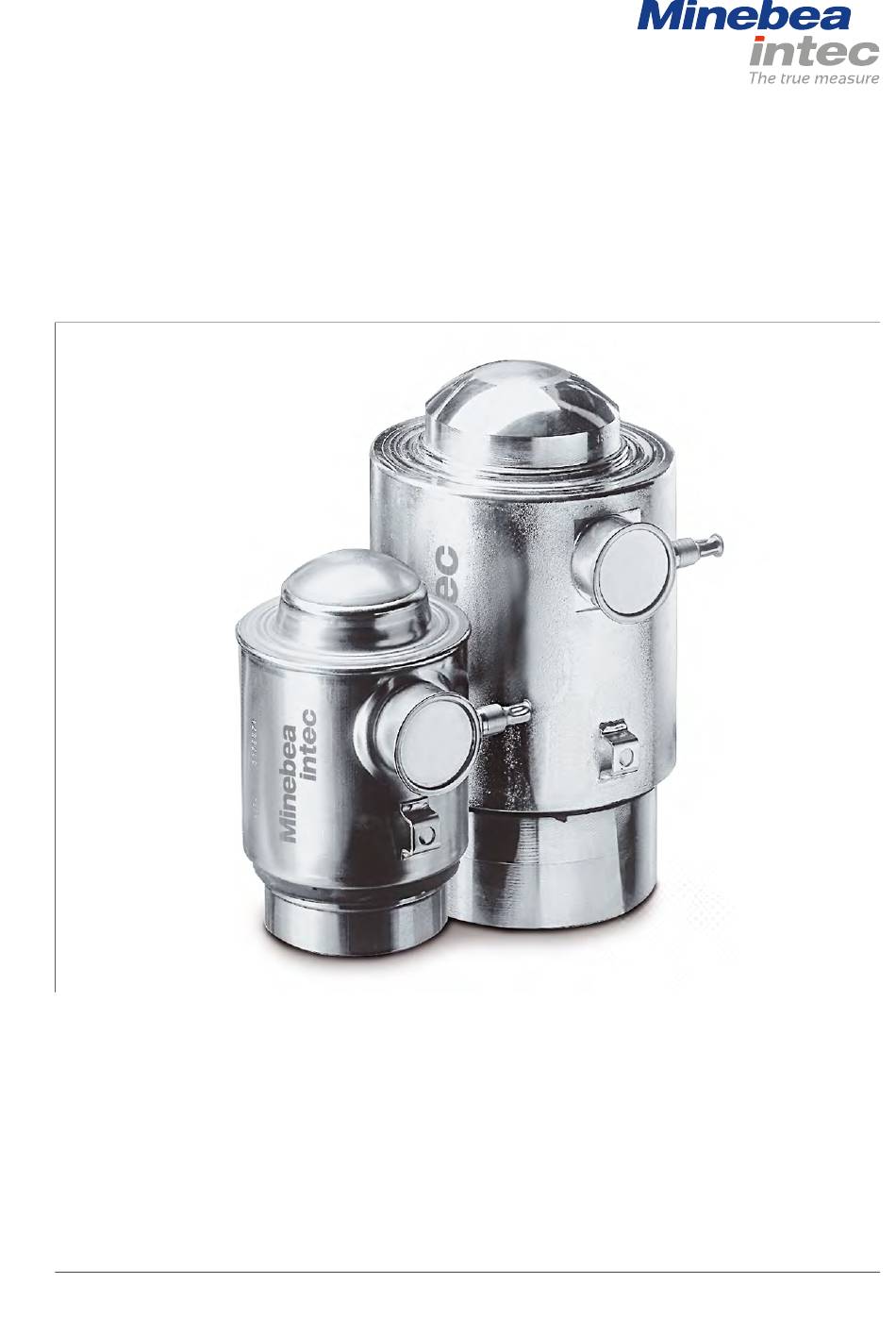

Manuel d’installation Capteur de compression PR 6201 Traduction du manuel d'installation original 9499 053 34201 Édition 1.14.0 15/07/2021 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne Tél : +49.40.67960.303 Fax : +49.40.67960.383...
Page 2
Toutes les informations contenues dans ce document sont sujettes à modification sans préavis et ne constituent en aucun cas un engagement de la part de Minebea Intec, sauf prescription légale contraire. Seuls les membres du personnel qualifiés ayant reçu la formation correspondante sont autorisés à utiliser/installer ce produit. Dans toute correspondance concernant le produit, veuillez indiquer le type, le nom et le numéro de la version/numéro...
Capteur de compression PR 6201 1 Introduction Introduction Veuillez lire le manuel. Lisez ce manuel avec attention et dans son intégralité avant d’utiliser le produit. Ce manuel fait partie du produit fourni. Conservez-le dans un lieu sûr et facile d'accès.
1 Introduction Capteur de compression PR 6201 AVIS Avertissement contre le risque de dommages matériels et/ou à l’environnement. ATTENTION face à une situation susceptible de survenir et entraînant des dommages matériels et/ou des dommages pour l'environnement si les mesures de précaution correspondantes ne sont pas prises.
Utilisation conforme Le capteur de pesage PR 6201 est spécialement conçu pour le pesage de silos, de réservoirs et de cuves de processus. Le capteur de pesage PR 6201 doit être utilisé uniquement pour les tâches de pesage pour lesquelles il a été...
3 Recommandations de construction Capteur de compression PR 6201 Recommandations de construction Disposition des capteurs de pesage et des entraves Exemples: Légende Ne pas entraver ce point. Dispositif de guidage Introduction de la charge Direction possible du mouvement Minebea Intec...
Capteur de compression PR 6201 3 Recommandations de construction La structure portante de la balance (c’est-à-dire le support des capteurs de pesage), ainsi que la citerne doivent être suffisamment stables pour résister aux charges prévues, horizontales (contrôler avec un niveau) et de niveau.
3 Recommandations de construction Capteur de compression PR 6201 Dispositif de protection contre le basculement supplémentaire Pour des raisons de sécurité, il est généralement recommandé d’installer un dispositif de protection contre le basculement. Il peut être réalisé séparément ou être monté dans le kit de montage (voir chapitre 11.2.1).
3 Recommandations de construction Sélection de la capacité maximale Le capteur de pesage PR 6201 présente une résistance élevée aux surcharges du fait de la faible contrainte du matériau utilisé (500 kg…30 t = 1 mV/V). Des forces dépassant la charge limite E du capteur dans le sens de mesure risquent de produire un changement de la précision du capteur ou de l’endommager.
4 Spécifications Capteur de compression PR 6201 4 Spécifications Contenu de la livraison du capteur de pesage 4.1.1 Capteurs de pesage PR 6201/52…54 (capacité maximale 500 kg…50 t) Pos. Désignation Capteur de pesage Bague d’appui Pièce de pression inférieure Fil de cuivre souple Positions non représentées :...
Capteur de compression PR 6201 4 Spécifications 4.1.2 Capteurs de pesage PR 6201/15, /25, /35 et DB (capacités max. 100 t, 200 t, 300 t) Pos. Désignation Capteur de pesage Bague d’appui Anneau pour pièce de pression inférieure Pièce de pression inférieure Fil de cuivre souple Positions non représentées :...
4 Spécifications Capteur de compression PR 6201 4.1.3 Capteurs de pesage PR 6201/520 t et DB (capacité maximale 520 t) Pos. Désignation Capteur de pesage Positions non représentées : Notice abrégée Certificat de calibrage Uniquement avec capteurs de pesage en zone ATEX: Consignes de sécurité...
(pression élevée et température). Explosion : Adapté aux groupes d’explosion IIC et IIIC. Mode de protection Sécurité intrinsèque pour PR 6201/..E + ..DBE Température ambiante dans Voir les informations supplémentaires "Consignes de sécurité pour capteurs une zone ATEX de pesage en zone ATEX"...
4 Spécifications Capteur de compression PR 6201 4.4 Marquage possible du capteur de pesage pour la zone ATEX Zone Marquage pour de certificat 0 et 1 II 1G Ex ia IIC T6 Ga BVS 16 ATEX E 005 seulement Ex ia IIC T6 Ga IECEx BVS 16.0005...
Capteur de compression PR 6201 4 Spécifications Dimensions 4.5.1 Capteurs de pesage PR 6201/52…54 (capacité maximale 500 kg…50 t) Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression inférieure Bague d’appui Modèle R [mm] B [mm] ⌀ ⌀ a [mm] PR 6201/52…23...
4 Spécifications Capteur de compression PR 6201 4.5.2 Capteur de pesage PR 6201/15 (capacité maximale 100 t) Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression inférieure Bague d’appui Anneau pour pièce de pression inférieure Minebea Intec FR-17...
Capteur de compression PR 6201 4 Spécifications 4.5.3 Capteur de pesage PR 6201/25, PR 6201/35 Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression inférieure Bague d’appui Anneau pour pièce de pression inférieure FR-18 Minebea Intec...
4 Spécifications Capteur de compression PR 6201 4.5.4 Capteur de pesage PR 6201/520 t (capacité maximale 520 t) Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression supérieure/inférieure Anneau pour pièce de pression supérieure Bague d’appui Anneau pour pièce de pression inférieure Remarque: Ces pièces ne sont pas fournies !
Capteur de compression PR 6201 4 Spécifications 4.5.5 Capteur de pesage PR 6201/15 DB (capacité maximale 100 t) Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression inférieure Bague d’appui Anneau pour pièce de pression inférieure FR-20 Minebea Intec...
4 Spécifications Capteur de compression PR 6201 4.5.6 Capteur de pesage PR 6201/25 DB, PR 6201/35 DB Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression inférieure Bague d’appui Anneau pour pièce de pression inférieure Minebea Intec FR-21...
Capteur de compression PR 6201 4 Spécifications 4.5.7 Capteur de pesage PR 6201/520 t DB (capacité maximale 520 t) Toutes les dimensions sont en mm. Pos. Désignation Pièce de pression supérieure/inférieure Anneau pour pièce de pression supérieure Bague d’appui Anneau pour pièce de pression inférieure Remarque: Ces pièces ne sont pas fournies !
Version Ex après OIML R60 x = valeur de l’échelon Remarque: Classe d’erreur de chaque type, voir chapitre 4.7. 4.6.2 Capteur de pesage PR 6201/15…35, 520 t (capacité maximale 100…300 t, 520 t) Modèle Capacité max. Type PR 6201/15 100 t ..L/LA/N/NE...
NDBE Version Ex interne Remarque: Classe d’erreur de chaque type, voir chapitre 4.7. Caractéristiques techniques 4.7.1 Capteurs de pesage PR 6201/52…54 (capacité maximales 500 kg…50 t) Désignation Description Abrév. C3, C3E C4, C4E C5, C5E C6, C6E Unité Classe d’erreur...
Page 27
4 Spécifications Capteur de compression PR 6201 Désignation Description Abrév. C3, C3E C4, C4E C5, C5E C6, C6E Unité Charge limite Charge la plus élevée sans dommage irré- versible pour E = 50 t … Charge de rup- Risque de dom- >...
Page 28
Capteur de compression PR 6201 4 Spécifications Désignation Description Abrév. C3, C3E C4, C4E C5, C5E C6, C6E Unité Écart de linéa- Écart de la droite op- < 0,25 < 0,01 < 0,01 < 0,01 < 0,01 timale par zéro rité...
Définitions selon OIML R60 Les caractéristiques techniques indiquées servent uniquement à décrire les produits et ne constituent pas une garantie des propriétés au sens juridique. 4.7.2 Capteur de pesage PR 6201/15…35, 520 t (capacité maximale 100…300 t, 520 t) Désignation Description L, LE N, NE Unité...
Page 30
Capteur de compression PR 6201 4 Spécifications Désignation Description L, LE N, NE Unité rév. 520 t Charge limite Charge la plus élevée sans dom- … mage irréversible pour E = 100 t pour E = 200 t … …...
Page 31
4 Spécifications Capteur de compression PR 6201 Désignation Description L, LE N, NE Unité rév. 520 t Résistance d’isolement entre le circuit interne et le boî- > 5 000… > 5 000 > 5 000 MΩ tier, U = 100 V Isolement entre le circuit et le boîtier...
Capteur de compression PR 6201 4 Spécifications 4.7.3 Capteur de pesage Dualbridge (capacités maximales 100…300 t, 520 t) Désignation Description Abrév. LDB, NDB, Unité LDBE NDBE Classe d’erreur 0,06 Précharge minimale Limite inférieure de la plage de mesure (charge morte) spécifiée...
Page 33
4 Spécifications Capteur de compression PR 6201 Désignation Description Abrév. LDB, NDB, Unité LDBE NDBE Résistance d’entrée entre les bornes d’alimentation 650 ±50 650 ±6 Ω Résistance de sortie entre les bornes de mesure 610 ±3 610 ±1 Ω Résistance d’isolement entre le circuit interne et le boîtier, >...
Capteur de compression PR 6201 5 Installation Installation Consignes de sécurité AVIS Des courants de soudure ou de foudre traversant le capteur peuvent provoquer des dommages. Tous les travaux de soudure sur l’installation de pesage doivent être terminés avant le montage des capteurs de pesage.
Les caractéristiques du matériau et la forme des capteurs de pesage et des pièces de pression sont accordées de façon optimale. Utiliser impérativement des pièces de pression Minebea Intec, voir également le chapitre 11.2.2. Procédure : Lever l’objet de pesage d’environ 5 mm au moyen d’un dispositif jack-up ou d’un mécanisme de levage équivalent.
Capteur de compression PR 6201 5 Installation Remarque: Pour de plus amples informations concernant l’installation, reportez-vous aux manuels des kits de montage correspondants. Installation de la pièce de pression supérieure en cas de capacité maximale de 500 kg…50 t Remarque: Les figures suivantes illustrent les capteurs de pesage et la pièce de pression supérieure...
6 Connexion Capteur de compression PR 6201 Connexion Remarques générales Protéger l’extrémité du câble contre la saleté. L’humidité ne doit pas pénétrer dans l’extrémité ouverte du câble. Ne pas raccourcir le câble de raccordement du capteur de pesage. Brancher l’extrémité préparée et enrouler le surplus.
Capteur de compression PR 6201 6 Connexion Capteur de pesage Code couleur rouge vert bleu gris Type L, D1/N, D1E/NE, Cx, CxE rd = + supply/LC in tension d’alimentation +/entrée du capteur + gn = + meas./LC out tension de mesure +/sortie du capteur +...
6 Connexion Capteur de compression PR 6201 6.2.1 Raccordement d’un capteur de pesage de type LA 6.2.2 Raccordement de deux capteurs de pesage de type LA Minebea Intec FR-37...
Capteur de compression PR 6201 6 Connexion 6.2.3 Câbles de capteur de pesage En sortie d’usine, les câbles des capteurs de pesage sont inséparables des capteurs de pesage et leur résistance individuelle et coefficient de température ont été étalonnés avec le capteur de pesage.
Page 41
6 Connexion Capteur de compression PR 6201 Exemple de connexion: Capteurs de pesage avec un circuit de mesure Minebea Intec FR-39...
Page 42
Capteur de compression PR 6201 6 Connexion Exemple de connexion: Capteurs de pesage avec deux circuits de mesure séparés indépendants FR-40 Minebea Intec...
Ajustage du système de pesage, voir le manuel de l’indicateur correspondant. Smart Calibration Si vous utilisez des appareils Minebea Intec, nous vous recommandons de toujours utiliser d’abord "Smart Calibration". Toutes les valeurs nécessaires se trouvent dans le certificat de calibrage (Calibration Certificate) fourni.
Capteur de compression PR 6201 7 Préparation avant l’ajustage Réglage mécanique de la hauteur Pour que la charge soit répartie le plus équitablement possible sur les capteurs de pesage, les systèmes avec plus de 3 capteurs de pesage doivent être soumis à un équilibrage de la hauteur avant l’ajustage.
8 Recherche des défauts Capteur de compression PR 6201 Recherche des défauts Remarques générales Si des valeurs incorrectes ou non reproductibles sont mesurées après la mise en service et l’ajustage, les conseils suivants permettent d’effectuer un premier diagnostic et apportent des solutions.
Capteur de compression PR 6201 8 Recherche des défauts 8.3.2 Vérification du circuit en pont des jauges de contrainte du capteur de pesage Remarque: Pas pour capteurs de pesage de type LA. La tension d'essai ne doit pas être dépassée.
8 Recherche des défauts Capteur de compression PR 6201 8.3.4 Vérification de la résistance d'isolement du câble de connexion Déconnecter le câble de connexion de l'appareil de mesure et des capteurs de pesage. Isoler les fils du câble de connexion.
La graisse sert également de protection contre l’usure (frottement réduit). Réparation Le capteur de pesage PR 6201, particulièrement fiable, est construit de manière aussi robuste que le permet la précision de mesure élevée. Toutefois si un capteur est défectueux au niveau de l’électronique ou de la mécanique, il doit être remplacé.
10 Elimination des équipements usagés Capteur de compression PR 6201 10 Elimination des équipements usagés Si vous n'avez plus besoin de l'emballage, vous devez l'apporter au centre local de traitement des déchets, à une entreprise certifiée de recyclage et d'élimination des déchets ou à...
Capteur de compression PR 6201 11 Pièces de rechange et accessoires 11 Pièces de rechange et accessoires 11.1 Pièces de rechange Pos. Désignation Capacité max. Référence Fil de cuivre souple, longueur 400 mm 5312 321 28057 Pièce de pression inférieure avec bague d’appui 500 kg…10 t...
Page 51
11 Pièces de rechange et accessoires Capteur de compression PR 6201 Pos. Désignation Capacité max. Référence Palier fixe PR 6101/54N 50 t 9405 561 01541 Palier fixe PR 6101/54S 50 t 9405 561 01542 Palier fixe PR 6101/15N 100 t...
Capteur de compression PR 6201 12 Certificats/Consignes de sécurité/Schéma de connexion 12 Certificats/Consignes de sécurité/Schéma de connexion Désignation voir le chapit- séquen- du document tiel EC-Type Examination Certificate BVS 16 ATEX E 005 12.1 Certificate of Conformity IECEx BVS 16.0005 12.2...
