Guide d'utilisation ECL Comfort 210/296/310, application A232 / A332

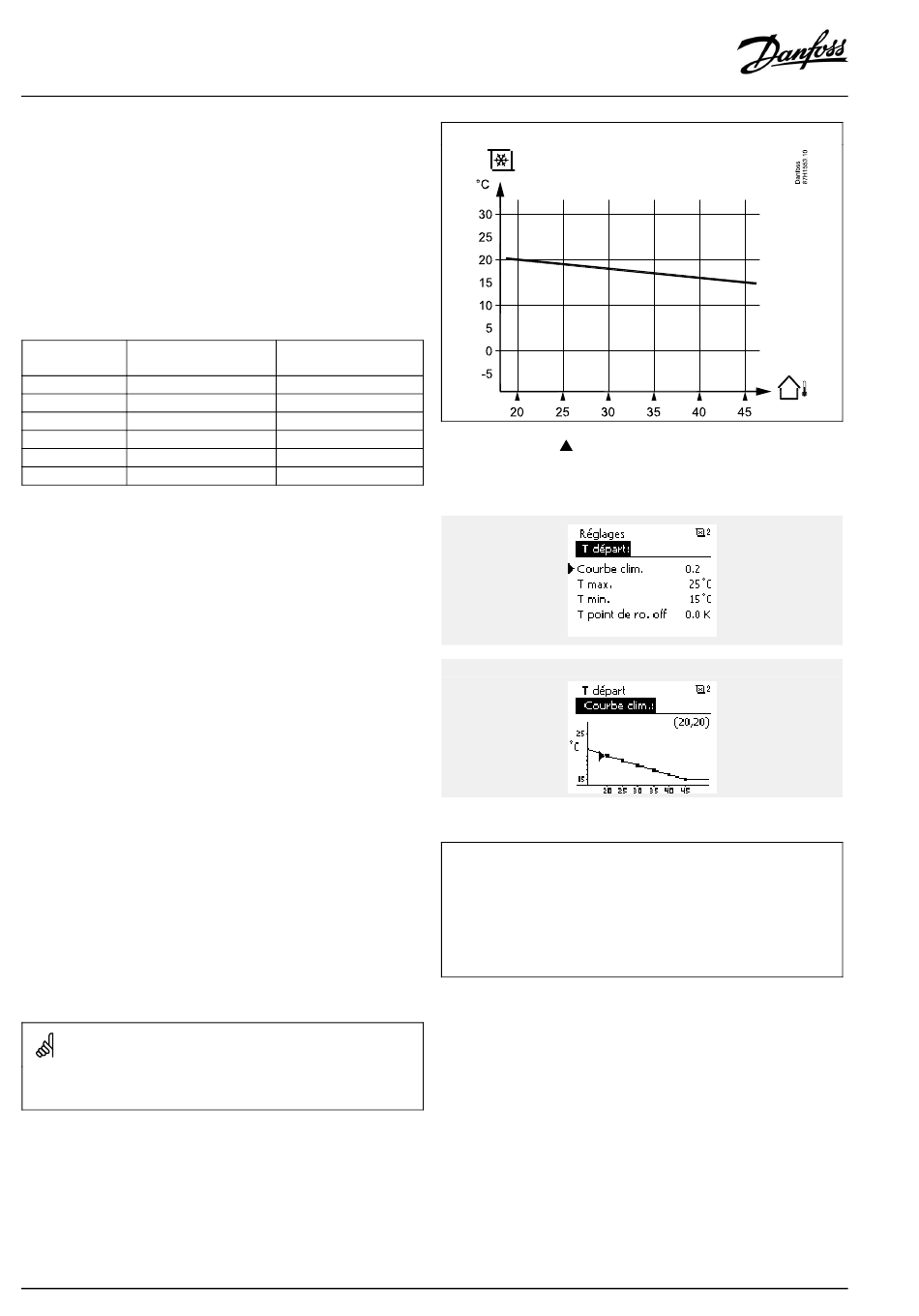

Courbe clim.
L'application détermine et régule la température de départ de
refroidissement en fonction de la température extérieure. Ce
rapport est appelé la courbe de climatisation.
La courbe de climatisation est formée par 6 points de coordonnées.
La température de départ de refroidissement souhaitée est définie
au niveau de 6 valeurs de température extérieure prédéfinies.
La valeur affichée pour la courbe de climatisation est une valeur
moyenne (courbe), basée sur les réglages actuels.
T extérieure T départ dés
(réglages usine)
20 °C 20
25 °C 19
30 °C 18
17
35 °C
40 °C 16
45 °C 15
Modification des coordonnées :
Appuyez sur le bouton pour saisir/modifier la température de
départ souhaitée au niveau des 6 coordonnées de la courbe de
climatisation (exemple : 20,20).
La courbe de climatisation représente la température de départ
souhaitée à différentes températures extérieures et à une
température ambiante souhaitée de 20 °C.
Si la température ambiante souhaitée est modifiée, la température
de départ souhaitée change également :
(T ambiante souhaitée - 20) × CC × 2.5
où « CC » est la courbe de la courbe de climatisation et « 2.5 » est
une constante.
Un n° d'ID comme « 1x607 » indique un paramètre universel.
x est un caractère général pour le circuit/groupe de paramètres.
74 | © Danfoss | 2021.06
Courbe clim.
Vos réglages
Les petites flèches ( ) indiquent 6 valeurs de température
extérieure différentes pour lesquelles il est possible de modifier la
courbe de climatisation.
Courbe clim.
Exemple, changement de température ambiante souhaitée :
Courbe de climatisation :
T départ dés :
Temp. ambiante souhaitée :
Calcul (18 - 20) × 0.2 × 2.5 =
Résultat :
La température de départ souhaitée sera corrigée de 18 °C à 17 °C.
0.2
18 °C
18 °C
-1
