Exploitation quadruple
Exploitation quadruple signifie que les fronts montants et les fronts descendants des signaux
A et B sont exploités ; la génération d'impulsions d'incrémentation ou de décrémentation
dépend des niveaux des signaux A et B.

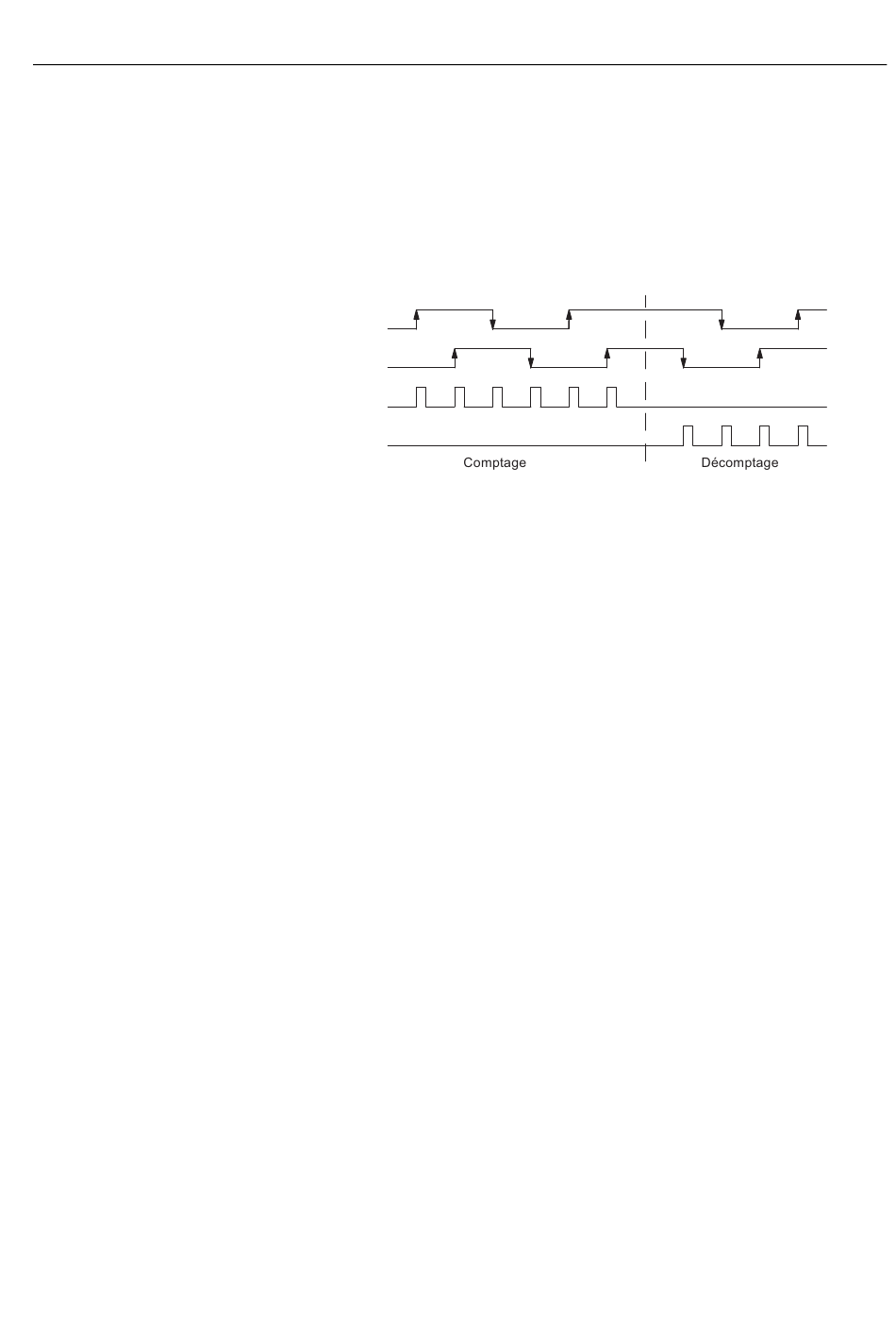

La figure présente l'exploitation quadruple des signaux.
Signal A0 ....7
Signal B0....7
Impulsion de comptage
incrémentale
Impulsion de comptage
décrémentale
