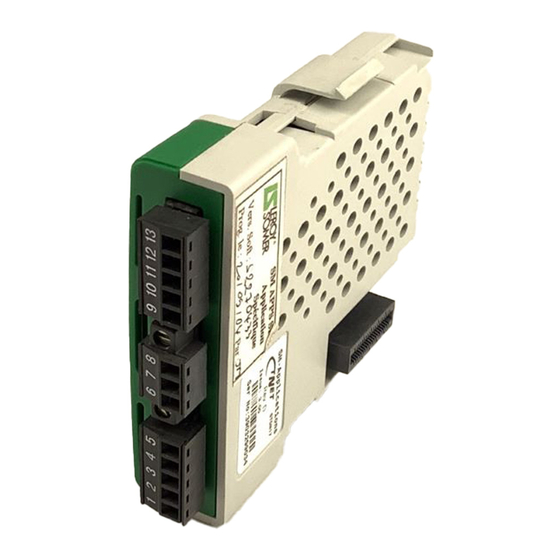

Module interface résolveur
SM-RESOLVER
pour UNIDRIVE SP
Mise en service
Bornier Module SM-Resolver
9
SINLOW
10
SINHIGH
11
COSLOW
12
COSHIGH
13
REF HIGH (excitation)
14
REF LOW (excitation)
15
16
0V
17
1x.01
Type de module
1x.50
Lecture défaut
3719 fr - 03.2005 / b
Résolveur
Résolution
1x.10
1x.13
Excitation
1x.15
Pôles
Niveau détection
défaut
1x.17
Position
Mise
l'éche
1x.05
1x.25
Publicité
Manuels Connexes pour Leroy Somer SM-RESOLVER
Sommaire des Matières pour Leroy Somer SM-RESOLVER
- Page 1 3719 fr - 03.2005 / b Bornier Module SM-Resolver SINLOW Résolveur SINHIGH Résolution COSLOW 1x.10 COSHIGH 1x.13 Excitation REF HIGH (excitation) REF LOW (excitation) 1x.15 Pôles Niveau détection défaut 1x.17 1x.01 Type de module 1x.50 Lecture défaut Position Mise Cette notice doit être transmise l'éche...
- Page 2 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP NOTE LEROY-SOMER se réserve le droit de modifier les caractéristiques de ses produits à tout moment pour y apporter les derniers développements technologiques. Les informations contenues dans ce document sont donc susceptibles de changer sans avis préalable.
- Page 3 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP INSTRUCTIONS DE SECURITE ET D'EMPLOI RELATIVES AUX VARIATEURS DE VITESSE (Conformes à la directive basse tension 73/23/CEE modifiée 93/68/CEE) • Ce symbole signale dans la notice des 4 - Installation avertissements concernant les conséquences...
- Page 4 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP Notes...
- Page 5 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP SOMMAIRE 1 - INFORMATIONS GÉNÉRALES ..................... 7 1.1 - Généralités ..............................7 1.2 - Encombrement .............................. 7 2 - INSTALLATION ........................8 2.1 - Accès aux emplacements ..........................8 2.2 - Insertion d’un module dans le variateur ......................
- Page 6 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP Notes...
- Page 7 (image du codeur principal du variateur ou du codeur raccordé sur l'option SM-Resolver). Nota : Le module SM-resolver ne peut pas être utilisé en Boucle ouverte. 1.2 - Encombrement Le module SM-Resolver est intégrable à...
- Page 8 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP INSTALLATION 2 - INSTALLATION Procéder de la même manière pour insérer un autre module (maximum 3 modules). Replacer le capot. 2.1 - Accès aux emplacements •...
- Page 9 - si un module SM-I/O Plus est intégré au variateur, rajouter 8 ms au temps d’échantillonnage, - si un autre module SM-Resolver est intégré au variateur, rajouter 4 ms au temps d’échantillonnage, - Si un module SM-Encoder Plus est intégré au variateur,...
- Page 10 LEROY-SOMER MISE EN SERVICE 3719 fr - 03.2005 / b SM-RESOLVER Module interface résolveur pour UNIDRIVE SP RACCORDEMENT ET CARACTÉRISTIQUES Entrée résolveur SIN LOW Entrée résolveur SIN HIGH Entrée résolveur COS LOW Entrée résolveur COS HIGH Caractéristiques Signal sinusoïdal 2Vrms (maximum) Fréquence de...
- Page 11 • 3 à 11 (8POLE) : 8 pôles Sélection du retour vitesse 3.26 • : sélectionner l'emplacement dans lequel se trouve le module SM-Resolver pour qu'il soit pris en compte comme retour vitesse variateur et retour de position du rotor moteur 0 (drv) : sélection codeur variateur.
- Page 12 SM-RESOLVER Module interface résolveur pour UNIDRIVE SP MISE EN SERVICE 4.3 - Synoptique Retour position Verrouillage Menu 13 initialisé retour position 1x.49 1x.45 Position Bornier Module SM-Resolver Menu 3 Compte- Position SINLOW Résolveur tours SINHIGH Filtre Vitesse retour Résolution COSLOW 1x.10...
- Page 13 MISE EN SERVICE 1x.04 4.4 - Explications de paramètres : Compte tours codeur • Pour que le résolveur raccordé sur le module SM-Resolver soit pris en compte comme retour principal, paramétrer 3.26 1x.05 : Position codeur (si besoin, se reporter au menu 3 du variateur UNIDRIVE SP) : Ces paramètres donnent la position du codeur avec une ré-...
- Page 14 0, 2, 4, 6 : La détection de rupture de câble est inactive. 1x.39 : Registre Entrée Rapide 1, 3, 5, 7 : La détection de rupture de câble est active. Le module SM-Resolver n'a pas d'entrée rapide, mais elle 1x.18 peut provenir d'un autre module (module SM-Applications ou : Non utilisé...
