Proline Prosonic Flow P 500 Modbus RS485
Endress+Hauser
7.3 Raccordement de l'appareil de mesure : Proline 500
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Ne confier les travaux de raccordement électrique qu' a u personnel spécialisé disposant
d' u ne formation adéquate.
‣
Respecter les codes et réglementations d' i nstallation locaux/nationaux applicables.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil.
7.3.1 Raccordement du câble de raccordement
AVERTISSEMENT
L
Risque d'endommagement de l'électronique !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
ATTENTION
L
Écart de mesure dû au raccourcissement du câble de raccordement
‣
Le câble de raccordement est prêt pour le montage et doit être utilisé dans la longueur
fournie. Le raccourcissement du câble de raccordement peut affecter la précision de
mesure du capteur.

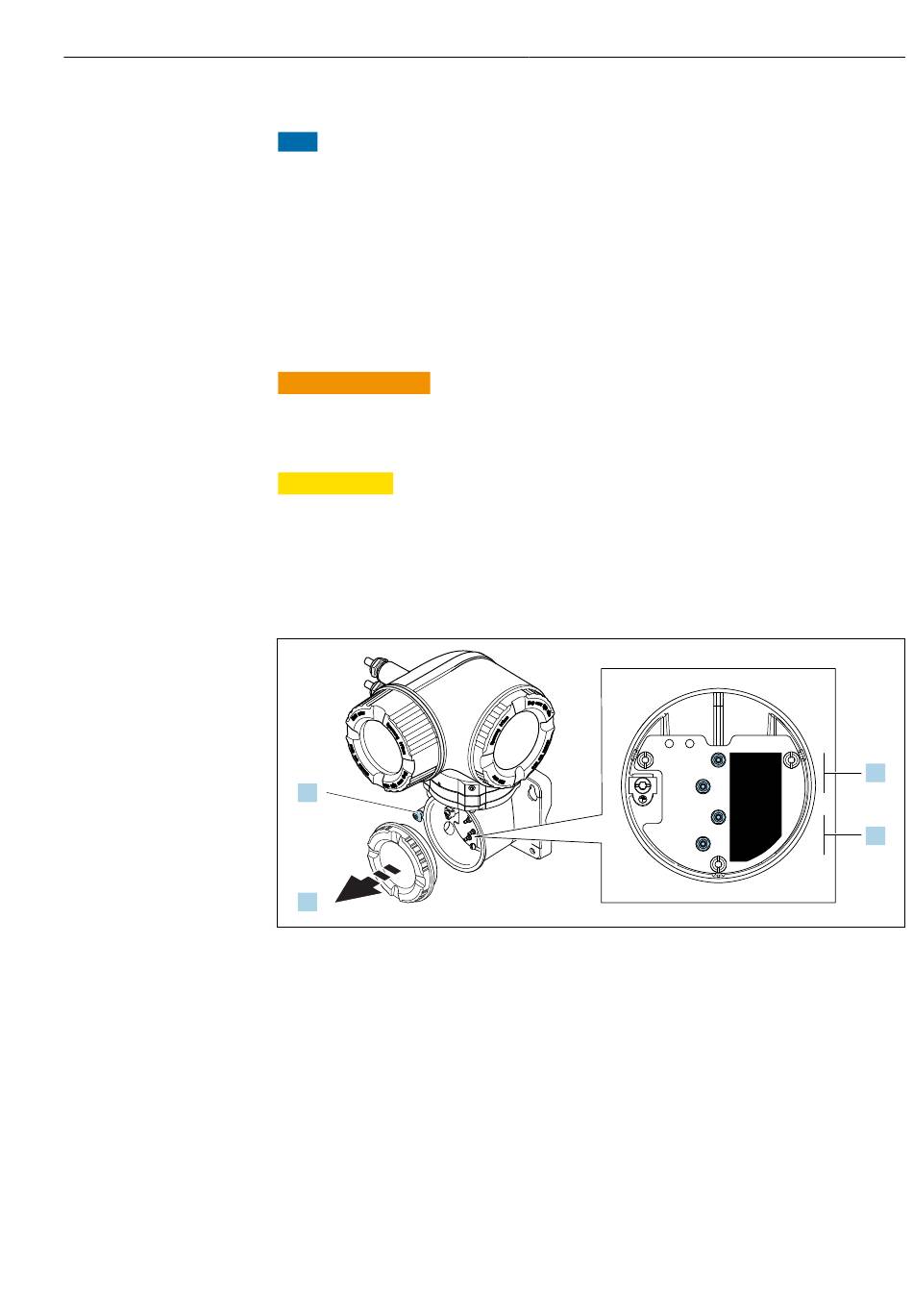

Affectation des bornes du câble de raccordement
1.
2.
1 Crampon de sécurité
2 Couvercle du compartiment de raccordement : raccordement du câble de capteur
3 Voie 1 en amont/aval
4 Voie 2 en amont/aval
Raccordement électrique
UP
3.
CH1
DOWN
UP
CH2
4.
DOWN
A0043219
