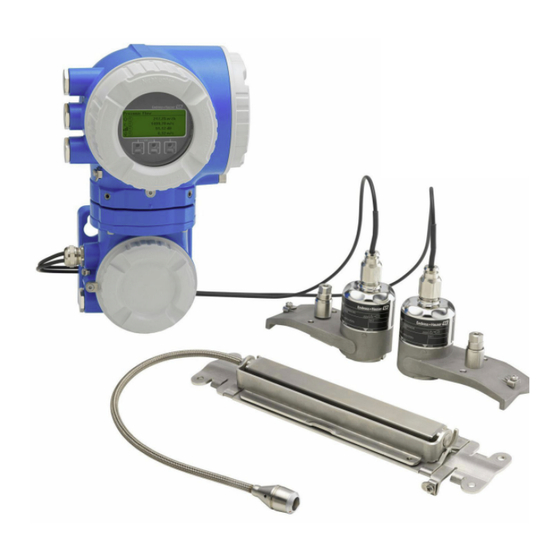

Page 1 Products Solutions Services BA02026D/14/FR/02.24-00 71647300 2024-01-31 Valable à partir de la version 01.02.zz (Firmware de l' a ppareil) Manuel de mise en service Proline Prosonic Flow P 500 Débitmètre ultrasons à temps de transit Modbus RS485...
Page 2 à l' a pplication dans le document. • Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Votre agence Endress+Hauser vous renseignera sur les dernières nouveautés et les éventuelles mises à jour du présent manuel.
Page 3 Proline Prosonic Flow P 500 Modbus RS485 Sommaire Sommaire Informations relatives au Montage ......21 document .
Page 4 Sommaire Proline Prosonic Flow P 500 Modbus RS485 8.2.2 Concept de configuration ..67 10.4.3 Configuration de l' i nterface de Accès au menu de configuration via afficheur communication ....102 local .
Page 5 14.2 Pièces de rechange ....192 14.3 Services Endress+Hauser ....192 14.4 Retour de matériel .
Page 6 Informations relatives au document Proline Prosonic Flow P 500 Modbus RS485 Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 7 Proline Prosonic Flow P 500 Modbus RS485 Informations relatives au document Symbole Signification La diode électroluminescente est allumée. La LED clignote. 1.2.4 Symboles d'outils Symbole Signification Tournevis Torx Tournevis cruciforme Clé à fourche 1.2.5 Symboles pour certains types d'information Symbole Signification Autorisé...
Page 8 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 9 Proline Prosonic Flow P 500 Modbus RS485 Consignes de sécurité Consignes de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣...
Page 10 Consignes de sécurité Proline Prosonic Flow P 500 Modbus RS485 Sécurité au travail Lors des travaux sur et avec l' a ppareil : ‣ Porter l' é quipement de protection individuelle requis conformément aux réglementations nationales. Sécurité de fonctionnement Endommagement de l' a ppareil ! ‣...
Page 11 Proline Prosonic Flow P 500 Modbus RS485 Consignes de sécurité Fonction/interface Réglage usine Recommandation Protection en écriture via commutateur Non activée Sur une base individuelle après évaluation des de protection en écriture du hardware risques →  11 Code d' a ccès Non activé...
Page 12 Consignes de sécurité Proline Prosonic Flow P 500 Modbus RS485 Passphrase WLAN : Fonctionnement comme point d'accès WLAN Une connexion entre une unité d' e xploitation (par ex. portable ou tablette) et l' a ppareil via l' i nterface WLAN (→  88) qui peut être commandée en option, est protégée par la clé...
Page 13 Proline Prosonic Flow P 500 Modbus RS485 Description du produit Description du produit L' e nsemble de mesure se compose d' u n transmetteur et d' u n ou deux jeux de capteurs. Le transmetteur et les jeux de capteurs sont montés à des emplacements différents. Ils sont interconnectés par des câbles de capteur.
Page 14 Description du produit Proline Prosonic Flow P 500 Modbus RS485 – A0043303  1 Principaux composants d' u n appareil de mesure Couvercle du compartiment de raccordement Module d' a ffichage Boîtier du transmetteur avec électronique ISEM intégrée Couvercle du compartiment de l' é lectronique Couvercle du compartiment de raccordement : raccordement du câble de capteur...
Page 15 Proline Prosonic Flow P 500 Modbus RS485 Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises Les références de commande sur le bordereau de livraison (1) et sur l' a utocollant du...
Page 16 • Device Viewer : entrer le numéro de série figurant sur la plaque signalétique (www.endress.com/deviceviewer) • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code DataMatrix figurant sur la plaque signalétique.
Page 17 Proline Prosonic Flow P 500 Modbus RS485 Réception des marchandises et identification du produit 4.2.1 Plaque signalétique du transmetteur Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Exemple d' u ne plaque signalétique de transmetteur...
Page 18 Réception des marchandises et identification du produit Proline Prosonic Flow P 500 Modbus RS485 4.2.2 Plaque signalétique du capteur 34 5 6 Order code: Ser. no.: Date: Type.: A0043306  3 Exemple d' u ne plaque signalétique de capteur, "avant"...
Page 19 Proline Prosonic Flow P 500 Modbus RS485 Réception des marchandises et identification du produit 4.2.3 Symboles sur l'appareil Symbole Signification AVERTISSEMENT ! Ce symbole vous avertit d' u ne situation dangereuse. Si cette situation n' e st pas évitée, cela peut entraîner des blessures graves ou mortelles.
Page 20 Stockage et transport Proline Prosonic Flow P 500 Modbus RS485 Stockage et transport Conditions de stockage Respecter les consignes suivantes lors du stockage : ‣ Conserver l' a ppareil dans son emballage d' o rigine pour le protéger des chocs.
Page 21 Proline Prosonic Flow P 500 Modbus RS485 Montage Montage Conditions de montage 6.1.1 Position de montage Emplacement de montage A0042039 Pour éviter les écarts de mesure dues à l' a ccumulation de bulles de gaz dans le tube de mesure, éviter les emplacements de montage suivants dans la conduite : •...
Page 22 Montage Proline Prosonic Flow P 500 Modbus RS485 Longueurs droites d'entrée et de sortie Si possible, monter les capteurs en amont des éléments de robinetterie tels que vannes, raccords en T, coudes et pompes. Si cela n' e st pas possible, la précision de mesure spécifiée de l' a ppareil de mesure sera obtenue en respectant les longueurs droites d' e ntrée et de...
Page 23 Proline Prosonic Flow P 500 Modbus RS485 Montage 3× DN 15 × DN 10 × DN 20 × DN 0…15 × DN 20 × DN 15 × DN 0…15 × DN 15 × DN A0053303  7 Longueurs droites d' e ntrée et de sortie DN 50 à 4000 (2 à 160") Longueurs droites d' e ntrée et de sortie DN 15 à...
Page 24 Montage Proline Prosonic Flow P 500 Modbus RS485 La configuration des deux cordes de mesure est réalisée une seule fois et est adoptée pour les deux cordes de mesure. A0041975  8 Mesure à deux cordes : exemples de disposition horizontale des paires de capteurs à un point de mesure...
Page 25 Proline Prosonic Flow P 500 Modbus RS485 Montage Les capteurs peuvent être disposés de différentes manières : • Disposition de montage pour mesure avec 1 paire de capteurs (1 corde de mesure) : • Les capteurs sont placés sur des côtés opposés au tube de mesure (décalés de 180°) : mesure avec 1 ou 3 traverses.
Page 26 Montage Proline Prosonic Flow P 500 Modbus RS485 Mesure à deux cordes (2 paires de capteurs) Montage vertical A0042016 A0042017  13 1 traverse  14 2 traverses Montage horizontal 120° 120° 120° 120° A0046760 A0044304  15 1 traverse ...
Page 27 Proline Prosonic Flow P 500 Modbus RS485 Montage Sélection de la fréquence de travail Les capteurs de l' a ppareil de mesure sont disponibles avec des fréquences de travail adaptées. Pour le comportement de résonance des tubes de mesure, ces fréquences sont optimisées pour différentes propriétés des tubes de mesure (matériau, épaisseur de la...
Page 28 Montage Proline Prosonic Flow P 500 Modbus RS485 Viscosité cinématique cSt [mm 0 < v ≤ 10 10 < v ≤ 100 100 < v ≤ 1000 Diamètre nominal [mm (")] Fréquence du convertisseur (version du capteur/nombre de traverses) > 300 … 1 000 (12 … 40)
Page 29 Proline Prosonic Flow P 500 Modbus RS485 Montage Viscosité cinématique cSt [mm 0 < v ≤ 10 10 < v ≤ 100 100 < v ≤ 1000 Diamètre nominal [mm (")] Fréquence du convertisseur (version du capteur/nombre de traverses) > 500 … 1 000 (20 … 40) 0,3 MHz (C-030 / 1) –...
Page 30 Montage Proline Prosonic Flow P 500 Modbus RS485 ‣ En cas d' u tilisation en extérieur : Éviter l' e nsoleillement direct, particulièrement dans les régions climatiques chaudes. En principe, il est permis d' i soler les capteurs montés sur le tube. Dans le cas de capteurs isolés, s' a ssurer que la température du process ne dépasse pas ou ne descend...
Page 31 Proline Prosonic Flow P 500 Modbus RS485 Montage SW 2.5 5 (0.2) min. 15 (0.6) A0029799 Trou sur le couvercle pour la vis d' a rrêt Vis d' a rrêt pour verrouiller le couvercle Montage de l'appareil de mesure 6.2.1...
Page 32 • Caractéristique de commande "Température de process ", options H, I, J • Le montage pour les-applications haute température ne doit être effectué que par le personnel Endress+Hauser ou des personnes autorisées et formées par Endress +Hauser. Remarques concernant le montage Montage des capteurs haute température CH-050/CH-100...
Page 33 Proline Prosonic Flow P 500 Modbus RS485 Montage 4. Visser les écrous sur les vis en U. 5. Positionner le support de capteur avec précision et serrer uniformément les écrous. A0043369  22 Support avec vis en U Support de capteur...
Page 34 Montage Proline Prosonic Flow P 500 Modbus RS485 3. Enrouler les colliers de serrage autour du support de capteur et du tube de mesure, sans les vriller.  A0043371  23 Positionner le support de capteur et installer les colliers de serrage.
Page 35 Proline Prosonic Flow P 500 Modbus RS485 Montage Support de capteur avec colliers de serrage (diamètres nominaux moyens) ) Utilisable pour • Appareils de mesure avec gamme de mesure DN 50 à 4000 (2 à 160") • Montage sur tubes DN ≤ 600 (24") Procédure :...
Page 36 Montage Proline Prosonic Flow P 500 Modbus RS485 Support de capteur avec colliers de serrage (grands diamètres nominaux) ) Utilisable pour • Appareils de mesure avec gamme de mesure DN 50 à 4000 (2 à 160") • Montage sur tubes DN > 600 (24") •...
Page 37 Proline Prosonic Flow P 500 Modbus RS485 Montage 13. Positionner le collier de serrage 2 de sorte qu' i l soit perpendiculaire à l' a xe du tube de mesure et parallèle au collier de serrage 1. 14. Positionner les deux goujons de collier sur le collier de serrage 2 sur le tube de mesure de manière à...
Page 38 Montage Proline Prosonic Flow P 500 Modbus RS485 Procédure : • Les goujons à souder doivent être fixés aux mêmes distances de montage que les goujons de montage avec les colliers de serrage. Les sections suivantes expliquent comment positionner les goujons de montage en fonction de la méthode de montage et de la méthode de mesure :...
Page 39 Proline Prosonic Flow P 500 Modbus RS485 Montage 2. Coller le patin de couplage sous le capteur sur le tube de mesure. Il est également possible d' e nduire uniformément de gel de couplage les surfaces de contact du capteur (b) (env. 0,5 … 1 mm (0,02 … 0,04 in)).
Page 40 Montage Proline Prosonic Flow P 500 Modbus RS485 Montage des capteurs – diamètres nominaux moyens/grands DN 50 à 4000 (2 à 160") Montage pour mesure via 1 traverse Exigences • La distance de montage et la longueur de fil sont connues →  32 •...
Page 41 Proline Prosonic Flow P 500 Modbus RS485 Montage 4. Saisir le collier de serrage 2 pouvant encore être déplacé, ainsi que le goujon de montage, et le déplacer jusqu' à ce que les deux fils de mesure soient tendus de manière uniforme, puis serrer le collier de serrage 2 pour l' e mpêcher de glisser.
Page 42 Montage Proline Prosonic Flow P 500 Modbus RS485 Fixation des capteurs : 1. Installer les supports de capteur sur les goujons de montage respectifs et serrer fermement à l' a ide du contre-écrou.  13 mm A0043381  35 Montage des supports de capteur 2.
Page 43 Proline Prosonic Flow P 500 Modbus RS485 Montage 5. Insérer le câble de capteur jusqu' e n butée dans chacun des capteurs.  A0043383  37 Montage des capteurs et raccordement des câbles de capteur Ainsi se termine la procédure de montage. Les capteurs peuvent à présent être raccordés au transmetteur via les câbles de capteur et le message d' e rreur peut...
Page 44 Montage Proline Prosonic Flow P 500 Modbus RS485 Procédure : 1. Positionner les colliers de serrage à l' a ide du rail de montage [uniquement DN50 à 600 (2 à 24"), pour les grands diamètres nominaux, mesurer directement la distance entre le centre des goujons de collier] : installer le rail de montage avec le perçage...
Page 45 Proline Prosonic Flow P 500 Modbus RS485 Montage 8. Insérer le câble de capteur jusqu' e n butée dans chacun des capteurs et serrer le contre-écrou.  A0043386  40 Montage des capteurs et raccordement des câbles de capteur Ainsi se termine la procédure de montage. Les capteurs peuvent à présent être raccordés au transmetteur via les câbles de capteur et le message d' e rreur peut...
Page 46 Montage Proline Prosonic Flow P 500 Modbus RS485 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  41 Unité de mesure mm (in) 1. Percer les trous. 2. Placer les chevilles dans les perçages. 3. Visser légèrement les vis de fixation.
Page 47 Proline Prosonic Flow P 500 Modbus RS485 Montage 6.2.6 Rotation du boîtier de transmetteur : Proline 500 Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du transmetteur peut être tourné. – –...
Page 48 Montage Proline Prosonic Flow P 500 Modbus RS485 – – – 3 mm A0030035 1. Selon la version de l' a ppareil : desserrer le crampon de sécurité du couvercle du compartiment de raccordement. 2. Dévisser le couvercle du compartiment de raccordement.
Page 49 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique Raccordement électrique AVERTISSEMENT Composants sous tension ! Toute opération effectuée de manière incorrecte sur les connexions électriques peut provoquer une décharge électrique. ‣ Installer un dispositif de sectionnement (interrupteur ou disjoncteur de puissance) permettant de couper facilement l' a ppareil de la tension d' a limentation.
Page 50 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 Type de câble Paires torsadées Résistance de boucle ≤ 110 Ω/km Amortissement Max. 9 dB sur toute la longueur de la section de câble. Blindage Blindage à tresse de cuivre ou blindage à tresse avec blindage par feuille. Lors de la mise à...
Page 51 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique 7.2.3 Affectation des bornes Transmetteur : tension d'alimentation, E/S L' a ffectation des bornes des entrées et des sorties dépend de la version d' a ppareil commandée. L' a ffectation des bornes spécifique à l' a ppareil est indiquée sur l' a utocollant dans le cache-bornes.
Page 52 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 2. Boîtier de raccordement capteur : raccorder le câble de raccordement. 3. Transmetteur : raccorder le câble de raccordement. 4. Transmetteur : raccorder le câble de signal et le câble pour la tension d' a limentation.
Page 53 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique Raccordement de l'appareil de mesure : Proline 500 AVIS Un raccordement incorrect compromet la sécurité électrique ! ‣ Ne confier les travaux de raccordement électrique qu' a u personnel spécialisé disposant d' u ne formation adéquate.
Page 54 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 Raccordement du câble de capteur au transmetteur A0044340 1. Desserrer le crampon de sécurité du couvercle du compartiment de raccordement. 2. Dévisser le couvercle du compartiment de raccordement. 3. Faire passer les deux câbles de capteur de la voie 1 par l' é crou-raccord supérieur desserré...
Page 55 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique 7.3.2 Raccordement du câble de signal et du câble d'alimentation A0026781 Borne de raccordement pour la tension d' a limentation Borne de raccordement pour la transmission de signal, entrée/sortie Borne de raccordement pour la transmission de signal, entrée/sortie ou borne de raccordement pour la connexion réseau via interface service (CDI-RJ45 ;...
Page 56 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 10 (0.4) mm (in) – A0029815 7. Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la bague d' é tanchéité de l' e ntrée de câble.
Page 57 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique 3 (0.12) A0029598  45 Unité de mesure mm (in) 1. Utiliser un tournevis plat pour appuyer sur la fente entre les deux trous de borne. 2. Retirer l' e xtrémité du câble de la borne.
Page 58 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 7.3.3 Intégration du transmetteur dans un réseau Cette section présente uniquement les options de base pour l' i ntégration de l' a ppareil dans un réseau. Pour plus d' i nformations sur la procédure à suivre pour raccorder correctement le transmetteur →...
Page 59 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique Compensation de potentiel 7.4.1 Exigences Pour la compensation de potentiel : • Tenir compte des concepts de mise à la terre internes • Tenir compte des conditions de fonctionnement telles que le matériau de la conduite et la mise à...
Page 60 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 4...20 mA A0028759  48 Exemple de raccordement pour sortie courant 4-20 mA (passive) Système d' a utomatisation avec entrée courant (p. ex. API) Barrière active pour alimentation électrique (p. ex. RN221N) Unité...
Page 61 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique Sortie impulsion, déphasée A0029280  51 Exemple de raccordement pour la sortie impulsion, déphasée (active) Système d' a utomatisation avec entrée impulsion, déphasée (p. ex. API) Transmetteur : respecter les valeurs d' e ntrée Sortie impulsion Sortie impulsion (esclave), déphasée...
Page 62 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 Entrée courant A0028915  54 Exemple de raccordement pour entrée courant 4...20 mA Alimentation électrique Boîtier de raccordement Appareil de mesure externe (pour lire la pression ou la température, par exemple) Transmetteur Entrée état...
Page 63 Proline Prosonic Flow P 500 Modbus RS485 Raccordement électrique Adressage hardware A0029634 Régler l' a dresse d' a ppareil souhaitée à l' a ide des commutateurs DIP dans le compartiment de raccordement. A0029633 Pour passer de l' a dressage software à l' a dressage hardware : régler le commutateur DIP sur On.
Page 64 Raccordement électrique Proline Prosonic Flow P 500 Modbus RS485 Garantir l'indice de protection L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67, boîtier type 4X. Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes suivantes après le raccordement électrique :...
Page 65 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Options de configuration Aperçu des options de configuration A0030213 Configuration sur site via le module d' a ffichage Ordinateur avec navigateur web (p. ex. Internet Explorer) ou avec outil de configuration (p. ex. FieldCare,...
Page 66 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Structure et principe de fonctionnement du menu de configuration 8.2.1 Structure du menu de configuration Pour un aperçu du menu de configuration pour les experts : voir le document "Description des paramètres de l' a ppareil" fourni avec l' a ppareil →  221 Menu de configuration pour opérateur et maintenance...
Page 67 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.2.2 Concept de configuration Les différentes parties du menu de configuration sont affectées à des rôles utilisateur déterminés (p. ex. utilisateur, maintenance, etc.). Chaque rôle utilisateur contient des tâches typiques au sein du cycle de vie de l' a ppareil.
Page 68 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Menu/paramètre Rôle utilisateur et tâches Contenu/signification Expert Orienté Tâches qui nécessitent des connaissances Contient tous les paramètres de l' a ppareil et permet un accès direct à ces fonctions détaillées du principe de fonctionnement derniers au moyen d' u n code d' a ccès.
Page 69 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Zone d'affichage Dans la zone d' a ffichage, chaque valeur mesurée est précédée d' u n type de symbole déterminé en guise d' e xplication détaillée : Variable mesurée Numéro de voie de mesure Comportement diagnostic ↓...
Page 70 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Numéros de voies de mesure Symbole Signification Voie 1...4  Le numéro de la voie de mesure est affiché uniquement s' i l existe plusieurs voies pour le même type de variable mesurée (p. ex. totalisateur 1 à 3).
Page 71 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.3.2 Vue navigation Dans le sous-menu Dans l'assistant /../Fonctionnement 0091-1 /../Sortie cour. 1 Accès afficheur Affec.sor.cour Opérateur Débit volumique Etat verrouill. Affichage A0013993-FR A0016327-FR Vue navigation Chemin de navigation vers la position actuelle Zone d' é...
Page 72 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Configuration apparaît : • Dans le menu à côté de la sélection "Configuration" • À gauche dans le chemin de navigation, dans le menu Configuration Diagnostic apparaît : • Dans le menu à côté de la sélection "Diagnostic"...
Page 73 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.3.3 Vue d'édition Editeur numérique +0.000 Xx – A0034250  57 Pour entrer des valeurs dans les paramètres (par ex. seuils) Zone d' a ffichage de l' e ntrée Masque de saisie Confirmer, effacer ou rejeter l' e ntrée...
Page 74 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Touche de Signification configuration Touche Enter • Un appui bref sur la touche confirme la sélection. • Une pression sur la touche pendant 2 s confirme l' e ntrée. Combinaison de touches Escape (appuyer simultanément sur les touches) Ferme la vue d' é...
Page 75 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.3.4 Éléments de configuration Touche de Signification configuration Touche Moins Dans un menu, un sous-menu Déplace la barre de sélection vers le haut dans une liste de sélection Dans les assistants Revient au paramètre précédent...
Page 76 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 • Configuration • Sauvegarde des données • Simulation Ouverture et fermeture du menu contextuel L' u tilisateur se trouve dans l' a ffichage opérationnel. 1. Appuyer sur les touches  et  pendant plus de 3 secondes.
Page 77 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.3.6 Navigation et sélection dans une liste Différents éléments de configuration servent à la navigation au sein du menu de configuration. Le chemin de navigation apparaît à gauche dans la ligne d' e n-tête. Les différents menus sont caractérisés par les symboles placés devant, qui sont également...
Page 78 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Chemin de navigation Expert → Accès direct Le code d' a ccès direct se compose d' u n nombre à 5 chiffres (au maximum) et du numéro qui identifie la voie d' u ne variable de process : p. ex. 00914-2. Celui-ci apparaît pendant la vue navigation à...
Page 79 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Si la valeur entrée se situe en dehors de la plage de valeurs admissible, un message d' a vertissement est émis. Ent.code d'accès Valeur rentrée invalide ou en dehors de la plage...
Page 80 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 La protection en écriture des paramètres via la configuration sur site peut être désactivée en entrant le code d' a ccès spécifique à l' u tilisateur dans le paramètre Entrer code d'accès (→...
Page 81 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration lignes, rétroéclairé ; touches optiques + WLAN". L' a ppareil agit comme un Access Point et permet la communication par ordinateur ou par un terminal portable mobile. Pour plus d' i nformations sur le serveur web, voir la Documentation spéciale pour l' a ppareil.
Page 82 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Paramètres Interface CDI-RJ45 WLAN Connexions réseau Utiliser uniquement des connexions réseau actives avec l' a ppareil de mesure. Désactiver toutes les autres connexions Désactiver toutes les autres réseau, telles que WLAN par exemple.
Page 83 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Adresse IP 192.168.1.XXX ; pour XXX, toutes les séquences numériques sauf : 0, 212 et 255 → par ex. 192.168.1.213 Masque de sous-réseau 255.255.255.0 Passerelle par défaut 192.168.1.212 ou laisser les cases vides...
Page 84 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 2. Entrer l' a dresse IP du serveur web dans la ligne d' a dresse du navigateur : 192.168.1.212  La page d' a ccès apparaît. 2 3 4 Device name:...
Page 85 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration 8.4.5 Interface utilisateur A0029418 Ligne de fonctions Langue de l' a fficheur local Zone de navigation Ligne d'en-tête Les informations suivantes apparaissent dans la ligne d' e n-tête : • Nom de l' a ppareil •...
Page 86 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Zone de travail Selon la fonction sélectionnée et ses sous-menus, il est possible de procéder à différentes actions dans cette zone : • Réglage des paramètres • Lecture des valeurs mesurées •...
Page 87 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Accès au menu de configuration via l'outil de configuration La structure du menu de configuration dans les outils de configuration est la même que via l' a fficheur local. 8.5.1...
Page 88 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Transmetteur Proline 500 A0027563  61 Raccordement via interface service (CDI-RJ45) Ordinateur avec navigateur web (p. ex. Microsoft Internet Explorer, Microsoft Edge) pour l' a ccès au serveur web intégré ou avec un outil de configuration "FieldCare", "DeviceCare" avec COM DTM "CDI Communication TCP/IP"...
Page 89 Proline Prosonic Flow P 500 Modbus RS485 Options de configuration Fonction WLAN : IEEE 802.11 b/g (2,4 GHz) Cryptage WPA2-PSK AES-128 (selon IEEE 802.11i) Voies WLAN configurables 1 à 11 Indice de protection IP67 Antennes disponibles • Antenne interne • Antenne externe (en option) En cas de mauvaises conditions de transmission/réception à...
Page 90 Options de configuration Proline Prosonic Flow P 500 Modbus RS485 Terminer la connexion WLAN ‣ Après la configuration de l' a ppareil : Terminer la connexion WLAN entre le terminal mobile et l' a ppareil de mesure. 8.5.2 FieldCare Étendue des fonctions Outil de gestion des équipements basé...
Page 91 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux DTM, il constitue une solution pratique et complète.
Page 92 Intégration système Proline Prosonic Flow P 500 Modbus RS485 Intégration système Aperçu des fichiers de description d'appareil 9.1.1 Données relatives aux versions de l'appareil Version de firmware 01.02.zz • Sur la page de titre du manuel • Sur la plaque signalétique du transmetteur •...
Page 93 Proline Prosonic Flow P 500 Modbus RS485 Intégration système Code Description Application Read holding Le maître lit un ou plusieurs Lecture de paramètres d' a ppareil register registres Modbus de l' a ppareil de avec accès en lecture et en écriture mesure.
Page 94 Intégration système Proline Prosonic Flow P 500 Modbus RS485 9.2.2 Informations sur les registres Pour un aperçu des paramètres de l' a ppareil avec leurs informations de registres Modbus correspondantes, se référer au chapitre "Informations sur les registres Modbus RS485" dans la documentation "Description des paramètres de l' a ppareil"...
Page 95 Proline Prosonic Flow P 500 Modbus RS485 Intégration système 3 – 2 – 1 – 0 Octet 3 Octet 2 Octet 1 Octet 0 (SEEEEEEE) (EMMMMMMM) (MMMMMMMM) (MMMMMMMM) * = réglage usine, S = signe, E = exposant, M = mantisse INTEGER Séquence...
Page 96 Intégration système Proline Prosonic Flow P 500 Modbus RS485 Configuration de la scan list Lors de la configuration, il faut entrer les adresses de registre Modbus RS485 des paramètres à regrouper dans la scan list. Tenir compte des exigences de base suivantes de la scan list : Entrées max.
Page 97 Proline Prosonic Flow P 500 Modbus RS485 Intégration système Gamme de données Valeur des paramètres d'appareil Registre Modbus RS485 Type de Accès** données* Registre de Registre de fin début (Float uniquement) Valeur du registre ... de la scan list Valeur du registre 15 de la scan list...
Page 98 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Mise en service 10.1 Contrôle du montage et contrôle du raccordement Avant la mise en service de l' a ppareil : ‣ S' a ssurer que les contrôles du montage et du fonctionnement ont été réalisés avec succès.
Page 99 Proline Prosonic Flow P 500 Modbus RS485 Mise en service X X X X X X X 20.50 Menu principal Display language Français Affic./Fonction. Configur. Menu principal Affic./Fonction. Configuration Diagnostic / ../Configuration Sélec. fluide XXXXXXXXX XXXXXXXXX A0032222-FR  63 Navigation vers le menu "Configuration" à l' e xemple de l' a fficheur local Le nombre de sous-menus et de paramètres peut varier en fonction de la version de...
Page 100 Mise en service Proline Prosonic Flow P 500 Modbus RS485 ‣ Double sortie impulsion →  126 ‣ Affichage →  127 ‣ →  130 Suppression débit de fuite ‣ Configuration étendue →  131 10.4.1 Définition de la désignation du point de mesure Pour permettre une identification rapide du point de mesure au sein du système, entrer...
Page 101 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Unité de débit massique →  101 Unité de masse →  101 →  101 Unité de vitesse Unité de température →  101 Unité de densité →  101 Unité...
Page 102 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Description Sélection Réglage usine Unité de densité de référence Sélectionner l' u nité de la densité de Liste de sélection des unités kg/Nm³ référence. Unité de longueur Sélectionner l' u nité de longueur.
Page 103 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Description Entrée / Sélection Réglage usine Ordre des octets Sélectionner la séquence de transmission des • 0-1-2-3 1-0-3-2 octets. • 3-2-1-0 • 1-0-3-2 • 2-3-0-1 Mode défaut Sélectionnez le comportement de la sortie en •...
Page 104 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Vitesse du son dans le tuyau →  106 Dimensions du tuyau →  106 →  106 Circonférence du tuyau Diamètre extérieur du tuyau →  107 Epaisseur de la paroi du tuyau →...
Page 105 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Configuration du point de mesure – Sélectionner la configuration • 1 point de mesure Selon la version du du point de mesure.
Page 106 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Pression L' o ption Hydrocarbures Enter the process pressure for 0,8 … 110 bar 1,01325 bar liquides est sélectionnée dans the installation. le paramètre Fluide et l' o ption API gravity, option Densité...
Page 107 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Diamètre extérieur du tuyau L' o ption Diamètre est Définir le diamètre extérieur 0 … 20 000 mm 100 mm sélectionnée dans le paramètre du tuyau.
Page 108 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Configuration FlowDC entrée L' o ption 1 point de mesure - 2 Sélectionnez la configuration • Arrêt Arrêt cordes est sélectionnée dans le FlowDC entrée.
Page 109 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Navigation Menu "Configuration" → Configuration E/S ‣ Configuration E/S Module E/S 1 … n numéro de borne →  109 Module E/S 1 … n information →  109 →  109 Module E/S 1 …...
Page 110 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Force du signal (2914) →  110 Rapport signal bruit (2917) →  110 →  110 Vitesse du son (2915) Déviation de la vitesse du son (2986) →  110 Aperçu des paramètres avec description sommaire...
Page 111 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Navigation Menu "Configuration" → Entrée courant ‣ Entrée courant 1 … n Numéro de borne →  111 Mode signal →  111 →  111 Valeur 0/4 mA Valeur 20 mA →...
Page 112 Mise en service Proline Prosonic Flow P 500 Modbus RS485 10.4.8 Configuration de l'entrée d'état Le sous-menu Entrée état guide systématiquement l' u tilisateur à travers tous les paramètres devant être réglés pour la configuration de l' e ntrée d' é tat.
Page 113 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Numéro de borne →  113 Mode signal →  113 →  113 Variable de process sortie courant Gamme de la sortie courant →  114 Sortie plage inférieure →...
Page 114 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Affichage / Réglage usine Sélection / Entrée Gamme de la sortie courant – Sélectionner la gamme de • 4...20 mA NE Dépend du pays : courant pour la sortie de la (3.8...20.5 mA)
Page 115 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Affichage / Réglage usine Sélection / Entrée Comportement défaut sortie courant Une variable de process est Sélectionner le comportement • Min. Max. sélectionnée dans le paramètre de la sortie en cas d' a larme de •...
Page 116 Mise en service Proline Prosonic Flow P 500 Modbus RS485 10.4.10 Configuration de la sortie impulsion/fréquence/tor L' a ssistant Sortie Tout Ou Rien/Impulsion/Fréq. guide l' u tilisateur systématiquement à travers tous les paramètres pouvant être réglés pour la configuration du type de sortie sélectionné.
Page 117 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Mode de fonctionnement – Définir la sortie comme une • Impulsion Impulsion sortie impulsion, fréquence ou • Fréquence relais.
Page 118 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Mode défaut L' o ption Impulsion est Sélectionner le comportement • Valeur actuelle Pas d' i mpulsions sélectionnée dans le paramètre de la sortie en cas d' a larme de •...
Page 119 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Mode de fonctionnement – Définir la sortie comme une • Impulsion Impulsion sortie impulsion, fréquence ou • Fréquence relais.
Page 120 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Valeur mesurée à la fréquence L' o ption Fréquence est Entrer la valeur mesurée pour Nombre à virgule En fonction du pays maximale sélectionnée dans le paramètre...
Page 121 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Configuration de la sortie tout ou rien Navigation Menu "Configuration" → Sortie Tout Ou Rien/Impulsion/Fréq. ‣ Sortie Tout Ou Rien/Impulsion/ Fréq. 1 … n Mode de fonctionnement →  121 Numéro de borne...
Page 122 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Affectation sortie état L' o ption Etat est sélectionnée Choisissez une fonction pour la • Arrêt Arrêt dans le paramètre Mode de sortie relais.
Page 123 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Seuil d' e nclenchement • L' o ption Etat est Enter limit value for switch-on Nombre à virgule Dépend du pays sélectionnée dans le point (process variable >...
Page 124 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Affecter niveau diagnostic →  125 Affecter état →  125 →  125 Seuil de déclenchement Temporisation au déclenchement →  125 Seuil d' e nclenchement →  125 Temporisation à...
Page 125 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Affichage / Réglage usine Sélection / Entrée Affecter seuil L' o ption Seuil est sélectionnée Select the variable to monitor • Arrêt Débit volumique dans le paramètre fonction de in case the specified limit value •...
Page 126 Mise en service Proline Prosonic Flow P 500 Modbus RS485 10.4.12 Configuration de la double sortie impulsion Le sous-menu Double sortie impulsion guide systématiquement l' u tilisateur à travers tous les paramètres devant être réglés pour la configuration de la double sortie impulsion.
Page 127 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Description Sélection / Affichage / Entrée Réglage usine Affecter sortie impulsion Selectionner la variable process pour la • Arrêt Arrêt sortie impulsion. • Débit volumique • Débit massique • Débit GSV • Débit NSV •...
Page 128 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Valeur bargraphe 0 % 1 →  128 Valeur bargraphe 100 % 1 →  128 →  129 Affichage valeur 2 Affichage valeur 3 →  129 Valeur bargraphe 0 % 3 →...
Page 129 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Entrée Réglage usine Affichage valeur 2 Un afficheur local est Sélectionner la valeur mesurée, Pour la liste de Aucune disponible. qui est affichée sur l' a fficheur sélection, voir le...
Page 130 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Structure de l'assistant Affec.var.proc. Arrêt Débit volum. Débit massique Vitesse fluide Val.ON déb.fuite Val.OFF déb.fui. Fin de l' a ssistant A0043342-FR  65 Assistant "Suppression des débits de fuite" dans le menu "Configuration"...
Page 131 Proline Prosonic Flow P 500 Modbus RS485 Mise en service 10.5 Configuration étendue Le sous-menu Configuration étendue avec ses sous-menus contient des paramètres pour des réglages spécifiques. Navigation vers le sous-menu "Configuration étendue" X X X X X X X 20.50...
Page 132 Mise en service Proline Prosonic Flow P 500 Modbus RS485 ‣ Paramètres WLAN →  142 ‣ Sauvegarde de la configuration →  144 ‣ →  145 Administration 10.5.1 Utilisation du paramètre pour entrer le code d'accès Navigation Menu "Configuration" → Configuration étendue Aperçu des paramètres avec description sommaire...
Page 133 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Vitesse du son →  134 →  134 Viscosité Vitesse du son minimale →  134 Vitesse du son maximale →  134 Matériaux de tuyauterie →  134 Vitesse du son dans le tuyau →...
Page 134 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Entrée / Sélection / Réglage usine Affichage Température du fluide – Enter the medium temperature –200 … 550 °C 20 °C for the installation.
Page 135 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Entrée / Sélection / Réglage usine Affichage Circonférence du tuyau L' o ption Circonférence du Définir la circonférence du 30 … 62 800 mm 314,159 mm tuyau est sélectionnée dans le tuyau.
Page 136 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Entrée / Sélection / Réglage usine Affichage Déviation de la distance du capteur – Entrer l' é cart entre la distance Nombre à virgule 0 mm nominale du capteur et la flottante avec signe position soudée.
Page 137 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection Réglage usine Assigner la variable de process – Affecter la variable de process • Arrêt Débit volumique 1 … n pour le totalisateur.
Page 138 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection Réglage usine Unité de variable process 1 … n Une variable de process est Sélectionnez l' u nité de la • g Dépend du pays : sélectionnée dans le paramètre...
Page 139 Proline Prosonic Flow P 500 Modbus RS485 Mise en service 10.5.5 Réalisation de configurations étendues de l'affichage Dans le sous-menu Affichage, vous pouvez régler tous les paramètres associés à la configuration de l' a fficheur local. Navigation Menu "Configuration" → Configuration étendue → Affichage ‣...
Page 140 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée Réglage usine Format d' a ffichage Un afficheur local est Sélectionner la manière dont • 1 valeur, taille 1 valeur, taille max.
Page 141 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Entrée Réglage usine Valeur bargraphe 0 % 3 Une sélection a été effectuée Entrer la valeur 0 % pour Nombre à virgule En fonction du pays : dans le paramètre Affichage...
Page 142 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée Réglage usine Caractère de séparation Un afficheur local est Sélectionner le séparateur • . (point) . (point) disponible. décimal pour l' a ffichage des • , (virgule) valeurs numériques.
Page 143 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Etat de connexion →  144 Puissance signal reçu →  144 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage WLAN – Activer et désactiver le WLAN.
Page 144 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Etat de connexion – Indique l' é tat de la connexion. • Connecté Non connecté • Non connecté Puissance signal reçu – Indique la puissance du signal •...
Page 145 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Description Affichage / Sélection Réglage usine État sauvegarde Indique l' é tat actuel de la sauvegarde des • Aucune Aucune données ou de la restauration. • Enregistrement en cours • Restauration en cours •...
Page 146 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Utilisation du paramètre pour définir le code d'accès Complétez cet assistant pour spécifier un code d' a ccès pour le rôle de maintenance. Navigation Menu "Configuration" → Configuration étendue → Administration → Définir code d' a ccès ‣...
Page 147 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Utilisation du paramètre pour réinitialiser l'appareil Navigation Menu "Configuration" → Configuration étendue → Administration Aperçu des paramètres avec description sommaire Paramètre Description Sélection Réglage usine Reset appareil Réinitialiser la configuration de l' a ppareil - •...
Page 148 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Simulation sortie commutation 1 … n →  149 Changement d' é tat 1 … n →  149 →  149 Sortie relais 1 … n simulation Changement d' é tat 1 … n →...
Page 149 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Entrée Réglage usine Simulation sortie pulse 1 … n Dans le paramètre Mode de Définir et arrêter la simulation • Arrêt Arrêt fonctionnement, l' o ption de la sortie impulsion.
Page 150 Mise en service Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée Réglage usine Simulation de l' e ntrée état 1 … n – Simulation de commutation de • Arrêt Arrêt l' e ntrée état marche et arrêt.
Page 151 Proline Prosonic Flow P 500 Modbus RS485 Mise en service Paramètres pour la Paramètres pour la configuration de l' a fficheur configuration des local totalisateurs ↓ ↓ Language Format d' a ffichage Contrôle totalisateur Affichage contraste Valeur de présélection Affichage intervalle RAZ tous les totalisateurs Définition du code d'accès via le navigateur web...
Page 152 Mise en service Proline Prosonic Flow P 500 Modbus RS485 10.7.2 Protection en écriture via commutateur de protection en écriture Contrairement à la protection en écriture des paramètres via un code d' a ccès spécifique à l' u tilisateur, cela permet de verrouiller l' a ccès en écriture à l' e nsemble du menu de configuration –...
Page 153 Proline Prosonic Flow P 500 Modbus RS485 Configuration Configuration 11.1 Lecture de l'état de verrouillage de l'appareil Protection en écriture active de l' a ppareil : paramètre État verrouillage Fonctionnement → État verrouillage Étendue des fonctions du paramètre "État verrouillage"...
Page 154 Configuration Proline Prosonic Flow P 500 Modbus RS485 11.4.1 Variables de process Le Sous-menu Variables process contient tous les paramètres nécessaires à l' a ffichage des valeurs mesurées actuelles de chaque variable de process. Navigation Menu "Diagnostic" → Valeur mesurée → Variables process ‣...
Page 155 Proline Prosonic Flow P 500 Modbus RS485 Configuration Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Affichage Réglage usine Débit volumique – Indique le débit volumique Nombre à virgule – actuellement mesuré. flottante avec signe Dépendance L' u nité est reprise du paramètre Unité...
Page 156 Configuration Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Affichage Réglage usine Pour la caractéristique de Indique le facteur d' é talonnage Nombre à virgule – commande suivante : qui représente l' e ffet de flottante positif • "Pack application", option EJ pression sur le fluide.
Page 157 Proline Prosonic Flow P 500 Modbus RS485 Configuration Paramètre Prérequis Description Affichage Réglage usine Débit NSV Pour la caractéristique de Indique le débit volumique net Nombre à virgule – commande suivante : calculé à partir du débit flottante avec signe •...
Page 158 Configuration Proline Prosonic Flow P 500 Modbus RS485 Paramètre Prérequis Description Affichage Réglage usine API slope Pour la caractéristique de Shows the API slope (change –10 … 100 °API/s – commande suivante : of API over time). Can be used •...
Page 159 Proline Prosonic Flow P 500 Modbus RS485 Configuration Aperçu des paramètres avec description sommaire Paramètre Description Affichage Force du signal Affiche la force actuelle du signal (0 à 100 dB). Nombre à virgule flottante avec signe Évaluation de la force du signal : •...
Page 160 Configuration Proline Prosonic Flow P 500 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Description Affichage Valeur mesurée 1 … n Indique la valeur d' e ntrée actuelle. Nombre à virgule flottante avec signe Dépendance  L' u nité est reprise du paramètre Unité de pression Mesure courant 1 …...
Page 161 Proline Prosonic Flow P 500 Modbus RS485 Configuration Navigation Menu "Diagnostic" → Valeur mesurée → Valeur de sortie → Valeur sortie courant 1 … n ‣ Sortie courant 1 … n Courant de sortie →  161 Mesure courant →  161 Aperçu des paramètres avec description sommaire...
Page 162 Configuration Proline Prosonic Flow P 500 Modbus RS485 Navigation Menu "Diagnostic" → Valeur mesurée → Valeur de sortie → Sortie relais 1 … n ‣ Sortie relais 1 … n Changement d' é tat →  162 Cycles de commutation →...
Page 163 Proline Prosonic Flow P 500 Modbus RS485 Configuration Navigation Menu "Diagnostic" → Valeur mesurée → Totalisateur ‣ Totalisateur Valeur totalisateur 1 … n →  163 Dépassement Totalisateur 1 … n →  163 Aperçu des paramètres avec description sommaire Paramètre...
Page 164 Configuration Proline Prosonic Flow P 500 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Contrôle totalisateur 1 … n Une variable de process est Contrôler la valeur du • Totalisation Totalisation sélectionnée dans le paramètre totalisateur.
Page 165 Proline Prosonic Flow P 500 Modbus RS485 Configuration 11.7 Affichage de l'historique des valeurs mesurées Le pack d' a pplications HistoROM étendue (option de commande) doit être activé dans l' a ppareil pour que le sous-menu Enregistrement des valeurs mesurées apparaisse. Celui- ci comprend tous les paramètres pour l' h istorique des valeurs mesurées.
Page 166 Configuration Proline Prosonic Flow P 500 Modbus RS485 Contrôle de l' e nregistrement des →  167 données Statut d' e nregistrement de données →  167 →  167 Durée complète d' e nregistrement Aperçu des paramètres avec description sommaire Paramètre...
Page 167 Proline Prosonic Flow P 500 Modbus RS485 Configuration Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Intervalle de mémorisation Le pack application HistoROM Définir l' i ntervalle 0,1 … 3 600,0 s 1,0 s étendue est disponible. d' e nregistrement des données.
Page 168 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts 12.1 Suppression générale des défauts Pour l' a fficheur local Erreur Causes possibles Action corrective Affichage local sombre, mais émission du signal Le câble du module d' a ffichage n' e st pas...
Page 169 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Pour l' a ccès Défaut Causes possibles Action corrective L' a ccès en écriture aux paramètres n' e st pas La protection en écriture du hardware est Positionner le commutateur de protection en possible.
Page 170 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 Défaut Causes possibles Action corrective ‣ Affichage incomplet ou pas d' a ffichage des • JavaScript n' e st pas activé. Activer JavaScript. ‣ contenus dans le navigateur web •...
Page 171 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Couleur Signification Communication Éteinte Communication inactive. Blanc Communication active. Interface service (CDI) Éteinte Non connectée ou pas de connexion établie. Jaune Connectée et connexion établie. Jaune clignotant Interface service active.
Page 172 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.3 Informations de diagnostic sur l'afficheur local 12.3.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de messages de diagnostic en alternance avec l' a ffichage opérationnel.
Page 173 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Comportement de diagnostic Symbole Signification Alarme • La mesure est interrompue. • Les sorties signal et les totalisateurs prennent l' é tat d' a larme défini. • Un message de diagnostic est généré.
Page 174 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.3.2 Appel de mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...
Page 175 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts A0031056 Zone d' é tat avec signal d' é tat Informations de diagnostic Mesures correctives avec ID service Par ailleurs, les événements diagnostic qui se sont produits peuvent être visualisés dans le menu Diagnostic : •...
Page 176 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.5 Informations de diagnostic dans FieldCare ou DeviceCare 12.5.1 Options de diagnostic Les défauts détectés par l' a ppareil de mesure sont affichés sur la page d' a ccueil de l' o util de configuration lorsque la connexion a été...
Page 177 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts 12.5.2 Accès aux mesures correctives Afin de pouvoir supprimer les défauts rapidement, chaque événement de diagnostic comporte des mesures correctives. • Sur la page d' a ccueil Les mesures correctives sont indiquées sous l' i nformation de diagnostic dans une zone séparée.
Page 178 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.7 Adaptation des informations de diagnostic 12.7.1 Adaptation du comportement de diagnostic A chaque information de diagnostic est affecté au départ usine un certain comportement de diagnostic. L' u tilisateur peut modifier cette affectation pour certaines informations de diagnostic dans le sous-menu Comportement du diagnostic.
Page 179 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement diagnostic d'état du diagnostic [au départ départ usine] usine] Upstream transducer 1. Vérifier la connexion au Alarm path 1 defective transducteur en amont 2.
Page 180 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 Numéro de Texte court Mesures correctives Signal Comportement diagnostic d'état du diagnostic [au départ départ usine] usine] Module d' E /S Changer module E/S Alarm défectueux Module E/S défectueux 1. Redémarrer appareil Alarm 2.
Page 181 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement diagnostic d'état du diagnostic [au départ départ usine] usine] Temps de transit. 1. Redémarrez appareil Alarm 2. Vérifiez si défaut se reproduit 3.
Page 182 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 Numéro de Texte court Mesures correctives Signal Comportement diagnostic d'état du diagnostic [au départ départ usine] usine] Entrée état 1 … n Désactiver la saisie de l' é tat de...
Page 183 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement diagnostic d'état du diagnostic [au départ départ usine] usine] Process pressure below Augmentez la pression process. Warning limit Vitesse d' é coulement...
Page 184 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.9 Messages de diagnostic en cours Le menu Diagnostic permet d' a fficher séparément le dernier événement de diagnostic apparu et actuel. Affichage des mesures de suppression d' u n événement de diagnostic : •...
Page 185 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts / ../Liste diagnost Diagnostic 1 F273 Déf. élec.princ. Diagnostic 2 Diagnostic 3 A0014006-FR  67 Exemple de l' a fficheur local Affichage des mesures de suppression d' u n événement de diagnostic : •...
Page 186 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 12.11.2 Filtrage du journal événements A l' a ide du paramètre Options filtre, vous pouvez définir la catégorie de messages d' é vénement à afficher dans le sous-menu Liste événements.
Page 187 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Evénement Texte d'événement d'information I1515 Upload fini I1517 Transaction commerciale actif I1518 Transaction commerciale inactive I1554 Séquence sécurité démarré I1555 Séquence sécurité confirmé I1556 Sécurité mode off I1618 Module E/S 2 remplacé...
Page 188 Diagnostic et suppression des défauts Proline Prosonic Flow P 500 Modbus RS485 Options Description Rédémarrer l' a ppareil Lors du redémarrage, tous les paramètres, dont les données sont enregistrées dans la mémoire volatile (RAM), sont réinitialisés aux réglages par défaut (p. ex.
Page 189 Proline Prosonic Flow P 500 Modbus RS485 Diagnostic et suppression des défauts Paramètre Description Affichage Réglage usine Nom d' a ppareil Montre le nom du transmetteur. Prosonic Flow 500 –  Se trouve également sur la plaque signalétique du transmetteur.
Page 190 "Information du fabricant" relatif à l' a ppareil. Les informations du fabricant sont disponibles : • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com → Télécharger • Indiquer les détails suivants : •...
Page 191 13.2 Outils de mesure et de test Endress+Hauser propose une multitude d' o utils de mesure et de test, tels que Netilion ou des tests d' a ppareil. Des indications détaillées sur les prestations vous seront fournies par votre agence Endress+Hauser.
Page 192 • Les réparations sont effectuées par le service après-vente Endress+Hauser ou par des clients formés en conséquence. • Seul le Service Endress+Hauser ou nos usines sont autorisées à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 193 Proline Prosonic Flow P 500 Modbus RS485 Réparation 14.5 Mise au rebut Si la directive 2012/19/UE sur les déchets d' é quipements électriques et électroniques (DEEE) l' e xige, le produit porte le symbole représenté afin de réduire la mise au rebut des DEEE comme déchets municipaux non triés.
Page 194 Accessoires Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès de Endress+Hauser. Des indications détaillées relatives à la référence de commande concernée sont disponibles auprès d' E ndress+Hauser ou sur la page Produits du site Internet Endress+Hauser : www.endress.com.
Page 195 Proline Prosonic Flow P 500 Modbus RS485 Accessoires Capot de protection Utilisé pour protéger l' a ppareil de mesure contre les effets climatiques : p ex. la climatique pluie, un réchauffement excessif dû au rayonnement solaire.  Transmetteur Transmetteur Proline 500 Proline 500 Référence : 71343505...
Page 196 S' a ppuyant sur des décennies d' e xpertise dans le domaine de l' a utomatisation des process, Endress+Hauser fournit l' i ndustrie de process avec un écosystème lloT qui permet des aperçus axés sur les données. Ces aperçus peuvent être appliqués pour optimiser les process entraînant une augmentation du temps...
Page 197  Manuel de mise en service BA00027S et BA00059S DeviceCare Outil pour connecter et configurer les appareils de terrain Endress+Hauser.  Brochure Innovation IN01047S 15.4 Composants système Accessoires...
Page 198 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques 16.1 Domaine d'application L' a ppareil de mesure est uniquement destiné à la mesure du débit de liquides. Afin de garantir un état parfait de l' a ppareil pendant la durée de fonctionnement, il convient de l' u tiliser uniquement dans les produits pour lesquels les matériaux en contact...
Page 199 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques 16.3 Entrée Variable mesurée Variables mesurées directes • Débit volumique • Vitesse d' é coulement • Vitesse du son Variables mesurées calculées Débit massique Gamme de mesure v = 0 … 15 m/s (0 … 50 ft/s) Gamme de mesure dépendant de la version du capteur.
Page 200 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Niveau du signal d'entrée • Low Signal (bas) : DC –3 … +5 V • High Signal (haut) : DC 12 … 30 V Fonctions pouvant être • Désactiver affectées • Reset des totalisateurs séparément •...
Page 201 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques 16.4 Sortie Signal de sortie Modbus RS485 Interface physique RS485 selon standard EIA/TIA-485 Résistance de terminaison Intégrée, peut être activée via des commutateurs DIP Sortie courant 4...20 mA Mode de signal Réglable sur :...
Page 202 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Fréquence d'impulsions 10 000 Impulse/s max. Valeur d'impulsion Configurable Variables mesurées • Débit volumique pouvant être affectées • Débit massique  La sélection est d' a utant plus grande que l' a ppareil dispose de un ou plusieurs packs d' a pplications.
Page 203 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Valeurs d'entrée DC 30 V, 250 mA (passive) maximales Tension de circuit ouvert DC 28,8 V (active) Chute de tension Pour 22,5 mA : ≤ DC 2 V Fréquence de sortie Configurable : 0 …...
Page 204 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Sortie courant 0/4 à 20 mA 4 à 20 mA Mode défaut Au choix : • 4 … 20 mA conformément à la recommandation NAMUR NE 43 • 4 … 20 mA conformément à US •...
Page 205 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Interface/protocole • Via communication numérique : Modbus RS485 • Via interface de service • Interface service CDI-RJ45 • Interface WLAN Affichage en texte clair Avec des informations sur la cause et les mesures correctives...
Page 206 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Vitesse de transmission • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD •...
Page 207 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Élément de protection L' a ppareil doit être utilisé avec un disjoncteur dédié, celui-ci ne disposant pas d' u n contre les surintensités interrupteur ON/OFF propre. • Le disjoncteur doit être facilement accessible et repéré de façon appropriée.
Page 208 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 L' é cart de mesure spécifique au montage dépend des conditions de montage sur site, telles que le diamètre nominal, l' é paisseur de paroi, la géométrie réelle de la conduite ou le fluide.
Page 209 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Le rapport de mesure indique les erreurs maximales tolérées suivantes : Type de capteur Diamètre nominal Erreurs maximales tolérées pour l'appareil C-500 (5 MHz) DN 50 (2") ±0,5% de m. ± 5 mm/s (0,20 in/s)
Page 210 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Tableaux des températures Pour l' u tilisation en zone explosible, tenir compte de la relation entre température ambiante admissible et température du produit. Pour plus d' i nformations sur les tableaux de températures, voir la documentation séparée "Conseils de sécurité"...
Page 211 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques • 10 … 200 Hz, 0,01 g • 200 … 2 000 Hz, 0,003 g • Total : 2,70 g rms Choc demi-sinusoïdal, selon IEC 60068-2-27 6 ms 50 g Chocs dus à une manipulation brutale selon IEC 60068-2-31 Compatibilité...
Page 212 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 16.10 Construction mécanique Construction, dimensions Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation "Information technique", section "Construction mécanique" . Poids Spécifications du poids hors matériau d' e mballage.
Page 213 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Entrées de câble et adaptateurs Matériau • Adaptateur pour entrée de câble avec taraudage G ½" Laiton nickelé • Adaptateur pour entrée de câble avec taraudage NPT ½"  Disponible uniquement pour certaines versions d' a ppareil : Caractéristique de commande "Boîtier du transmetteur"...
Page 214 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Accessoires Couvercle de protection Inox 1.4404 (316L) Antenne WLAN externe • Antenne : Plastique ASA (acrylonitrile styrène acrylate) et laiton nickelé • Adaptateur : Inox et laiton nickelé • Câble : Polyéthylène •...
Page 215 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Eléments de configuration • Configuration de l' e xtérieur via 3 touches optiques sans ouverture du boîtier : , ,  • Eléments de configuration également accessibles dans les différentes zones Ex Configuration à...
Page 216 Caractéristiques techniques Proline Prosonic Flow P 500 Modbus RS485 Pour la connexion WLAN, un appareil doté d' u ne interface WLAN (à commander en option) est nécessaire : caractéristique de commande "Afficheur ; configuration", option G "4 lignes, rétroéclairé ; touches optiques + WLAN". L' a ppareil agit comme un Access Point et permet la communication par ordinateur ou par un terminal portable mobile.
Page 217 Proline Prosonic Flow P 500 Modbus RS485 Caractéristiques techniques Sauvegarde des données Automatique • Les principales données d' a ppareil (capteur et transmetteur) sont sauvegardées automatiquement dans les modules DAT • En cas de remplacement du transmetteur ou de l' a ppareil de mesure : une fois que le T- DAT contenant les données d' a ppareil précédentes a été...
