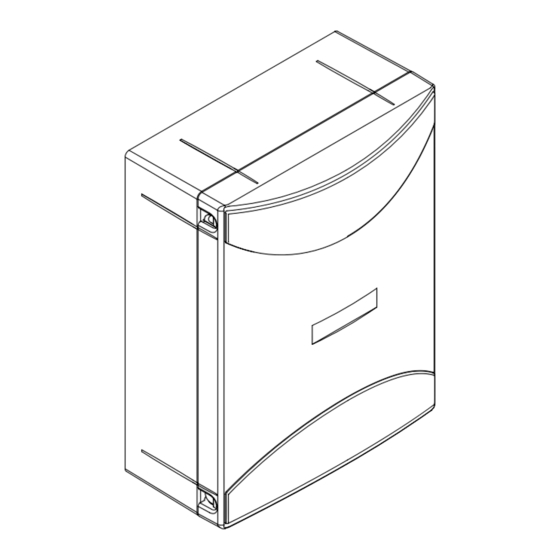

- Page 1 L8542910 04/2011 rev. 1 BRAINY UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Page 2 Fig. 1 BRAINY R A D I O SHIELD STOP PHOT (Close) PHOT CLOSE AUX2 OPEN PED. P.P. J2 DAS SWC-M2 (Close) Close DAS 8K2 SWO-M2 (Open) SWC-M1 (Close) SWO-M1 (Open) J2 DAS 24Vac AUX1 Open Lock DAS N.C. 500mA max...
- Page 3 LB-BOX...
- Page 4 être contraint à vigueur. mettre au jours cette publication. DONNÉES TEChNIQUES Alimentation secteur 230 Vac 50/60 Hz (115Vac 50/60 Hz pour BRAINY 115) Sortie Moteur 1/2 moteur 230Vac (1/2 moteurs 115 Vac pour BRAINY 115) Puissance maxi moteur 600W + 600W Sortie alimentation accessoires 24Vac 1A max.
- Page 5 LOGIQUE DE COmmANDE BRAINY FONCTIONS ENTRÉES/SORTIES N° Bornes Fonction Description 1-2-3 Alimentation Entrée 230 Vca 50 Hz (1-terre/2-phase/3-Neutre) 4-5-6 Moteur 1 Connexion moteur 1 : (4-marche/5-Com/6-marche) 7-8-9 Moteur 2 Connexion moteur 2 : (7-marche/8-Com/9-marche) 10-11 Clignotant Connexion clignotant 230 Vca 40 W max.
- Page 6 4 - Choisir avec la touche <+> ou <-> la fonction que l’on souhaite sélectionner. 5 - Presser la touche <PG>, l’afficheur montre la valeur actuellement programmée pour la fonction sélectionnée. 6 - Choisir avec la touche <+> ou <-> la valeur que l’on souhaite attribuer à la fonction. 7 - Presser la touche <PG>, l’afficheur montre le signal “PRG”...
- Page 7 Valeurs programmabl. mENU FONCTION mÉmO mIN-mAX-(Default) Règle le seuil d’intervention du dispositif anti-écrasement (Encoder) durant la phase de SeaU vitesse normale*. 0-99-(0%) 0:Off -1: sensibilité minime - 99: sensibilité maxi Règle le seuil d’intervention du dispositif anti-écrasement (Encoder) durant la phase de SEAR ralentissement*.
- Page 8 Valeurs programmab, mENU FONCTION mÉmO ON-OFF-(Default) Active ou désactive la fonction commande par action maintenue. On: Fonctionnement commande par action maintenue. La pression des touches (OFF) OUVERTURE/FERMETURE doit être maintenue durant toute la manœuvre. Off: Fonctionnement automatique. Sélectionnez la modalité de fonctionnement 1/2 moteurs: On: Active seulement le moteur 1.
- Page 9 mENU FONCTION En sélectionnant cette fonction le récepteur se met en attente (Push) d’un code transmetteur à affecter à la fonction pas-à-pas. Appuyer sur la touche du transmetteur qu’e l’on désire affecter à cette fonction. Si le code est valable, il est mémorisé et le message OK est affiché. Si le code n’est pas valable, c’est le message Err qui s’affiche.
- Page 10 RALENTISSEmENT Avec la logique ENC=OFF, le ralentissement dérive de la valeur du paramètre TSM1/TSM2 référé au temps de travail TM1/TM2. Par exemple si la manœuvre du moteur 1 a une durée de 20s et je définis TM1=24s et TSM1=8, on obtient 4s de ralentissement (20- (24-8).
- Page 11 DIAGNOSTIC En cas d’anomalies de fonctionnement, il est possible d’afficher, en appuyant sur les SWO-M1 SWO-M2 boutons pressoirs + o -, l’état de toutes les entrées (fin de course, commande et sécuri- SWC-M1 SWC-M2 té). Sur l’écran chaque entrée est associée à un segment qui en cas d’activation s’allume, P.P.
