Dell EMC PowerEdge T350 Guide Technique
Masquer les pouces
Voir aussi pour EMC PowerEdge T350:
- Guide de référence rapide (2 pages) ,
- Manuel d'installation et de maintenance (133 pages) ,
- Guide de référence (21 pages)
Manuels Connexes pour Dell EMC PowerEdge T350
Sommaire des Matières pour Dell EMC PowerEdge T350
- Page 1 Dell EMC PowerEdge T350 Guide technique Numéro de pièce détachée: E78S Series Type réglementaire: E78S001 Octobre 2021 Rév. A00...
- Page 2 © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
- Page 3 Consignes d’installation des cartes d’extension......................22 Chapitre 9: Alimentation, température et acoustique............... 24 Alimentation..................................24 Caractéristiques thermiques.............................. 25 Acoustique....................................25 Performances acoustiques............................25 Chapitre 10: Systèmes d’exploitation pris en charge.................27 Chapitre 11: Dell EMC OpenManage Systems Management............... 28 Gestionnaires de serveurs et de boîtiers.......................... 29 Table des matières...
- Page 4 Dell EMC ProDeploy..............................32 Déploiement de base..............................32 Services de configuration des serveurs Dell EMC.....................32 Service de Délégation de compétences sur site client Dell EMC................32 Services de conseil à distance Dell EMC.......................... 32 Service de migration des données Dell EMC........................32 Dell EMC ProSupport Enterprise Suite..........................32...
- Page 5 Présentation du système Le serveur Dell™ PowerEdge™ T350 est le dernier serveur tour évolutif 4,5U à socket unique et d’entrée de gamme de Dell, spécialement conçu pour répondre aux besoins des applications métiers à usage général pour les petites et moyennes entreprises (PME) et les bureaux distants/succursales (ROBO).
- Page 6 PERC 10.5 et PERC 11 SW et HW RAID iDRAC9 avec La solution de gestion intégrée de systèmes pour les serveurs Dell fournit l’inventaire et l’alerte du Lifecycle Controller matériel et du firmware, l’alerte mémoire approfondie, des performances plus rapides, un port Gigabit dédié...
- Page 7 Caractéristiques du système et comparaison générationnelle Le tableau suivant compare les serveurs PowerEdge T350 et PowerEdge T340 : Tableau 2. Comparaison des fonctionnalités Fonctionnalité PowerEdge T350 PowerEdge T340 Processeur Un processeur Intel Xeon série E-2300 avec jusqu’à Un processeur Intel® Xeon® de la famille de 8 cœurs ou des processeurs Intel Pentium avec jusqu’à...
- Page 8 Tableau 2. Comparaison des fonctionnalités (suite) Fonctionnalité PowerEdge T350 PowerEdge T340 Logements PCIe 2 logements PCIe Gen4 4 logements PCIe Gen3 2 logements PCIe Gen3 Carte NIC intégrée 2 x 1 GbE 2 x 1 GbE (LOM) Options de gestion de réseau (OCP 3.0) Ports USB Ports avant...

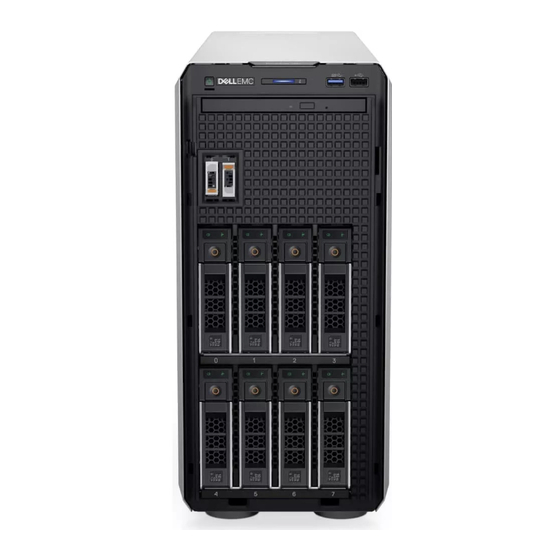

- Page 9 Vues et fonctionnalités du boîtier Sujets : • Vues du boîtier Vues du boîtier Vue avant du système Figure 1. Vue avant d’un système de 8 disques de 3,5 pouces Vues et fonctionnalités du boîtier...
- Page 10 1. Module du BOSS S2 (en option) 2. Bouton d’alimentation 3. Étiquette d’informations 4. Voyant d’identification et d’intégrité du système 5. Port USB 3.0 6. Port iDRAC Direct (USB micro-AB) 7. Lecteur optique (en option) 8. Disques (8) Figure 2. Vue avant d’un système de 4 disques de 3,5 pouces 1.
- Page 11 Vue arrière du système Figure 3. Vue arrière du système avec PSU redondant 1. Bloc d’alimentation (PSU 1) 2. Bloc d’alimentation (PSU 2) 3. Logements de cartes d’extension PCIe (4) 4. Port USB 2.0 (4) 5. Bouton d’identification du système 6.
- Page 12 Figure 4. Vue arrière du système avec PSU câblé 1. Bloc d’alimentation câblé 2. Logements de cartes d’extension PCIe (4) 3. Port USB 2.0 (4) 4. Bouton d’identification du système 5. Port de carte NIC (1) 6. Port USB 3.0 (1) 7.
- Page 13 À l’intérieur du système Figure 5. À l’intérieur du système : avec bloc d’alimentation redondant 1. PIB (carte d’interface d’alimentation) 2. Bloc d’alimentation 3. carte d’extension PCIe 4. Carte système 5. Commutateur d’intrusion 6. Ventilateur 7. Sockets de module de mémoire 8.
- Page 14 Figure 6. À l’intérieur du système avec bloc d’alimentation câblé 1. Bloc d’alimentation câblé 2. carte d’extension PCIe 3. Carte système 4. Commutateur d’intrusion 5. Ventilateur 6. Sockets de module de mémoire 7. Dissipateur de chaleur 8. Carte IDSDM / USB (en option) 9.
- Page 15 Figure 7. Quick Resource Locator pour le système T350 Vues et fonctionnalités du boîtier...
- Page 16 Processeur Sujets : • Caractéristiques du processeur • Processeurs pris en charge Caractéristiques du processeur ® Le tableau suivant répertorie les fonctions et les fonctionnalités incluses dans les prochaines solutions de processeurs Intel Xeon série E-2300 de 3 génération : ●...
- Page 17 Tableau 3. Pile de référence BIN de processeurs (suite) Processe Vitesse d’horloge Cache (M) Cœurs Threads Turbo Vitesse Capacité (GHz) de la mémoire mémoire (MT/s) G6405T Pas de 2 666 128 Go 35 W Turbo Processeur...
- Page 18 DIMM pris en charge, reportez-vous à la rubrique Structure des NDA de mémoire. Pour en savoir plus sur la configuration de la mémoire, après la commercialisation, reportez-vous au Guide d’installation et de maintenance du serveur Dell EMC PowerEdge T350 sur www.dell.com/poweredgemanuals.
- Page 19 Contrôleurs externes HBA355e REMARQUE : Pour plus d’informations sur les fonctionnalités des contrôleurs RAID Dell PowerEdge (PERC), les contrôleurs RAID logiciels ou la carte BOSS, et sur le déploiement des cartes, reportez-vous à la documentation du contrôleur de stockage sur www.dell.com/storagecontrollermanuals.
- Page 20 Tableau 7. Lecteurs pris en charge (suite) Format Type Vitesse Vitesse de Capacités rotation 2,5 pouces 12 Go 15 000 tr/min 900 Go 3,5 pouces 12 Go 7 200 tr/min 2 To, 4 To, 8 To, 12 To, 16 To 3,5 pouces SATA 6 Gbit/s...
- Page 21 Ces adaptateurs sont rigoureusement validés pour une utilisation sereine et intégralement prise en charge dans les serveurs Dell. matrice des adaptateurs du serveur PowerEdge publiée sur le portail de connaissances est le référentiel central des informations sur les...
- Page 22 événement. Cela n’empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
- Page 23 Tableau 9. Logements de carte d’extension pris en charge sur la carte système Logement Cartes de Connexion des Hauteur du logement Longueur du Largeur du logement PCIe montage processeurs PCIe logement PCIe PCIe Logement 1 Liaison x4 dans un (4e génératio s.o.
- Page 24 Les améliorations de la surveillance des blocs d’alimentation incluent : l’alimentation ● La précision du contrôle de l’alimentation Dell est actuellement de 1 %, alors que la norme sectorielle est de 5 %. ● Création de rapports plus précis sur l’alimentation ●...
- Page 25 Acoustique Performances acoustiques Le système Dell EMC PowerEdge T350 est un serveur tour adapté à un environnement de bureau. Un niveau d’émission acoustique inférieur peut être obtenu avec des configurations matérielles ou logicielles appropriées. Par exemple, la configuration minimale du système T350 est suffisamment silencieuse pour être utilisé...
- Page 26 Tableau 13. Performances acoustiques des configurations acoustiques du T350 Configuration Entrée Volume Richesse des fonctionnalités Performances acoustiques : inactif/fonctionnement à 25 °C (ambiant) Inactif wA,m En fonctionnement Inactif En fonctionnement (dB) Inactif pA,m En fonctionnement Tonalités majeures Aucune tonalité majeure en mode inactif et fonctionnement Performances acoustiques : inactif à...
- Page 27 Le système PowerEdge T350 prend en charge les systèmes d’exploitation suivants : ● Canonical Ubuntu Server LTS ● Hyperviseur Citrix ● Microsoft Windows Server avec Hyper-V ● Red Hat Enterprise Linux ● SUSE Linux Enterprise Server Pour plus d’informations, consultez www.dell.com/ossupport. Systèmes d’exploitation pris en charge...
- Page 28 OpenManage Enterprise, le plug-in OpenManage Power Manager, ainsi que des outils comme Repository Manager. Dell EMC a mis au point des solutions complètes de gestion des systèmes basées sur des normes ouvertes et les a intégrées aux consoles de gestion qui peuvent effectuer la gestion avancée du matériel Dell. Dell EMC a connecté ou intégré les fonctionnalités de gestion avancées du matériel Dell aux offres des meilleurs cadres et fournisseurs de solutions de gestion des systèmes du secteur tels qu’Ansible,...
- Page 29 ● iDRAC Service Module (iSM) Consoles Dell EMC ● Dell EMC OpenManage Enterprise ● Dell EMC Repository Manager (DRM) ● Plug-in Dell EMC OpenManage Enterprise Power Manager pour Dell EMC OpenManage Enterprise ● Dell EMC OpenManage Mobile (OMM) Activateurs d’automatisation ● OpenManage Ansible Modules ●...
- Page 30 (OMIMSSC) Dell EMC Repository Manager (DRM) https://www.dell.com/support/kbdoc/000177083 Dell EMC System Update (DSU) https://www.dell.com/support/kbdoc/000130590 ISO amorçable spécifique à la plate-forme Dell EMC (PSBI) dell.com/support/article/sln296511 Dell EMC Chassis Management Controller (CMC) www.dell.com/support/article/sln311283 OpenManage Connections pour consoles partenaires https://www.dell.com/support/kbdoc/000146912 OpenManage Enterprise Power Manager https://www.dell.com/support/kbdoc/000176254...
- Page 31 Dell Technologies Services Dell Technologies Services inclut une large gamme personnalisable de services pour simplifier l’évaluation, la conception, la mise en œuvre, la gestion ainsi que la maintenance des environnements IT, et vous aider à passer d’une plate-forme à une autre. Selon vos besoins métiers actuels et le niveau de service adapté...
- Page 32 Les services de Délégation de compétences aident les clients à basculer rapidement vers de nouvelles fonctionnalités avec l’aide des experts Dell EMC sur site ou à distance dont vous gérez les priorités et le calendrier. Les experts de délégation de compétences peuvent fournir une gestion et un transfert de connaissances post-implémentation dans le cadre d’une nouvelle acquisition technologique ou d’une...
- Page 33 ● Le dépannage avancé immédiat effectué par un ingénieur qui connaît votre serveur PowerEdge ● Des recommandations préventives personnalisées en fonction de l’analyse des tendances de support et des pratiques d’excellence de l’ensemble des clients de solutions d’infrastructure Dell Technologies afin de réduire les problèmes de support et d’améliorer les performances ●...
- Page 34 Même si elle ne s’adresse pas à tous, cette option de service offre une solution véritablement unique aux clients Dell Technologies les plus importants qui utilisent les environnements les plus complexes. ● Équipe de responsables de compte Services dédiés avec des options sur site et à distance ●...
- Page 35 ● Accélérer les délais de résolution : recevez des alertes en cas de problème, créez automatiquement des tickets de support et bénéficiez d’échanges proactifs avec les experts Dell EMC ● Obtenir informations et contrôle : optimisez les appareils de l’entreprise avec la création de rapports à la demande ProSupport Plus de TechDirect et bénéficiez d’une détection prédictive des problèmes avant qu’ils ne surviennent...
- Page 36 à optimiser votre investissement matériel. Le programme de formation fournit les informations et les compétences pratiques utiles dont votre équipe a besoin pour installer, configurer, gérer et dépanner vos serveurs Dell EMC. Pour plus d’informations ou pour s’inscrire à un module, voir LearnDell.com/Server.
- Page 37 Annexe A : caractéristiques supplémentaires Sujets : • Dimension du boîtier • Poids du boîtier • Caractéristiques vidéo • Ports USB • Blocs d’alimentation • Spécifications environnementales Dimension du boîtier Les dimensions du serveur T350 sont les suivantes : Figure 15. Dimensions du boîtier Tableau 15.
- Page 38 Poids du boîtier Tableau 16. Poids du système PowerEdge T350 Configuration du système Poids maximal (avec tous les disques durs ou SSD) 4 disques de 3,5 pouces 19,54 kg (43,07 livres) 8 disques de 3,5 pouces 25,34 kg (55,86 livres) Caractéristiques vidéo Le système PowerEdge T350 prend en charge le contrôleur graphique Matrox G200 intégré...
- Page 39 La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec Dell Energy Smart Solution Advisor disponible sur Dell.com/ESSA pour assurer une utilisation optimale de l’alimentation. Spécifications environnementales REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la fiche technique...
- Page 40 ● En mode redondant, deux blocs d’alimentation sont nécessaires et les pannes de bloc d’alimentation ne sont pas prises en charge. ● Les cartes de périphériques non homologuées par Dell ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
- Page 41 Annexe B. Conformité aux normes Le système est conforme aux normes sectorielles suivantes. Tableau 25. Documents relatifs aux normes sectorielles Standard URL pour obtenir des informations et des spécifications ACPI Spécification ACPI (Advance Configuration and Power https://uefi.org/specsandtesttools Interface), v2.0c Ethernet IEEE 802.3-2005 https://standards.ieee.org/ HDG Guide de conception du matériel (HDG) version 3.0 pour microsoft.com/whdc/system/platform/pcdesign/desguide/...
- Page 42 Dell EMC. ESSA (Energy Smart Solution La solution ESSA en ligne Dell EMC permet de réaliser plus Dell.com/calc Advisor) facilement des estimations plus pertinentes pour vous aider à...
