Sommaire des Matières pour Invicta Insert 700 GV

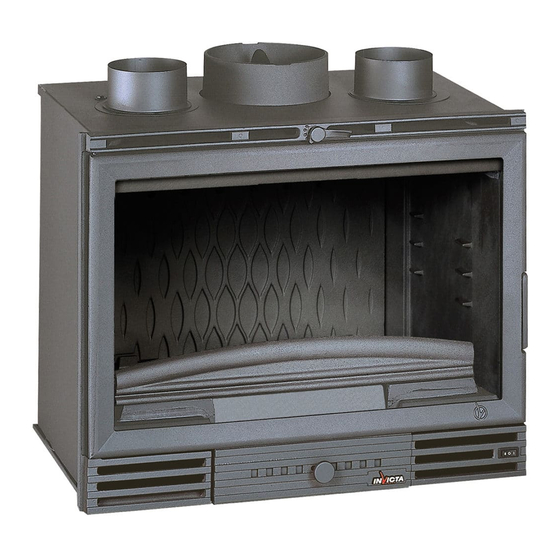

- Page 1 Insert 700 GV Référence: P967144 Insert 700 Grande Vision Turbo Post Combustion Référence P967144 BP le 18/02/2020 Page 1 sur 10...
- Page 2 Insert 700 GV Référence: P967144 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 10 kW Rendement...
- Page 3 Insert 700 GV Référence: P967144 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 700 GV Référence: P967144 BP le 18/02/2020 Page 4 sur 10...
- Page 5 Insert 700 GV Référence: P967144 Designation Référence Embase F670694U Socle F670129B-B Vis tête fraisée de 6x20 AV8636200 Carton céramique 120x40x2 AI713155 Carton céramique 102x35x8 AI713110A Appareillage électrique + Ventilateurs AL000005B Laine céramique 115x42x25 AI701542 Joint de 7x3 longueur 0.4 mètre...
- Page 6 Insert 700 GV Référence: P967144 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Insert 700 GV Référence: P967144 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 8 Insert 700 GV Référence: P967144 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : • POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt.
- Page 9 Insert 700 GV Référence: P967144 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge BP le 18/02/2020 Page 9 sur 10...
- Page 10 Insert 700 GV Référence: P967144 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P967144 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
- Page 11 Focar încorporabil 700 GV Referinţă: P967144 Focar încorporabil 700 Grande Vision Turbo Post Combustie Referinţă P967144 BP, la 18.02.2020 Pagina 1 din 10...
- Page 12 Focar încorporabil 700 GV Referinţă: P967144 Manual specific de utilizare şi de instalare Consultaţi cu atenţie acest manual specific suplimentar, precum şi manualul general livrat, de asemenea, împreună cu aparatul. Caracteristici şi performanţe în funcţionarea intermitentă conform EN 13229: Putere nominală 10 kW Randament 76,0%...
- Page 13 Focar încorporabil 700 GV Referinţă: P967144 INSTRUCŢIUNI PENTRU ÎNCASTRAREA APARATULUI. Pentru a limita încălzirea la 65 K (K = grad celsius peste temperatura ambiantă) a pereţilor care plachează şemineul de construit şi pentru a obţine o bună funcţionarea a aparatului, este necesar să respectaţi principiul de dispunere din schema alăturată. Respectaţi dimensiunile minime de încastrare şi ale circuitului de aer de convecţie (secţiunea de intrare a „aerului de încălzit”...
- Page 14 Focar încorporabil 700 GV Referinţă: P967144 BP, la 18.02.2020 Pagina 4 din 10...
- Page 15 Focar încorporabil 700 GV Referinţă: P967144 Rep. Denumire Referinţă Flanşă F670694U Soclu F670129B-B Şurub cu cap frezat de 6x20 AV8636200 Carton ceramic 120x40x2 AI713155 Carton ceramic 102x35x8 AI713110A Aparatură electrică + Ventilatoare AL000005B Vată ceramică 115x42x25 AI701542 Garnitură de 7x3, lungime 0,4 metri AI010080 Capac de turbină...
- Page 16 Focar încorporabil 700 GV Referinţă: P967144 FOARTE IMPORTANT Pe lângă acest document, consultaţi cu atenţie „MANUALUL DE INSTALARE ŞI DE UTILIZARE PENTRU FOCARE OBIŞNUITE ŞI FOCARE ÎNCORPORABILE”, furnizat împreună cu aparatul. SFATURI DE INSTALARE Depresiunea din coşul de fum trebuie să fie cuprinsă între 6 şi 12 Pascali. Această măsură se poate verifica în încălzire, cu ajutorul unui manometru. Un dispozitiv de moderare a tirajului este necesar în aproape toate cazurile, pentru a regla tirajul la valorile preconizate.
- Page 17 Focar încorporabil 700 GV Referinţă: P967144 Indiferent de modul de funcţionare dorit (Putere nominală sau Ardere prelungită), asiguraţi-vă că fiecare încărcătură de lemn se aprinde imediat după introducerea în aparat şi că focul se menţine aprins. În caz contrar, redeschideţi câteva clipe „registrul de reglaj al ritmului de ardere”...
- Page 18 Focar încorporabil 700 GV Referinţă: P967144 Funcţionarea, branşamentul şi accesul la ventilatoarele 119 x 119 x 38 Alegerea modului de ventilare: • POZIŢIA 0: Oprire sau funcţionare automată În cazul în care nu utilizaţi focarul încorporabil, suflanta este oprită. În timpul utilizării focarului încorporabil: creşterea temperaturii din jurul ventilatoarelor declanşează...
- Page 19 Focar încorporabil 700 GV Referinţă: P967144 SCHEMA ELECTRICĂ SCHEMA ELECTRIQUE împământare terre neutru neutre FOCAR INSERT fază phase ÎNCORPORABIL REZISTENŢĂ RESISTANCE ÎNTRERUPĂTOR INTERRUPTEUR TERMIC THERMIQUE VENTILATOR VENTILATOR VENTILATEUR VENTILATEUR vert jaune Verde galben bleu albastru rouge roşu BP, la 18.02.2020 Pagina 9 din 10...
- Page 20 Focar încorporabil 700 GV Referinţă: P967144 Regulamentul delegat (UE) 2015/1186, Anexa IV - FIŞA PRODUSULUI Marca Comercială. INVICTA Referinţă. P967144 Clasa de eficienţă energetică. Puterea termică directă. 10 kW Puterea termică indirectă. -- kW Indicele de eficienţă energetică (IEE). Randamentul energetic util la putere termică nominală.
