Installation Afficheur Hager

Voir le produit : https://www.domomat.com/97525-afficheur-modulaire-des-consommations-multi-

energies-rt2012-hager-hager-ec450.html

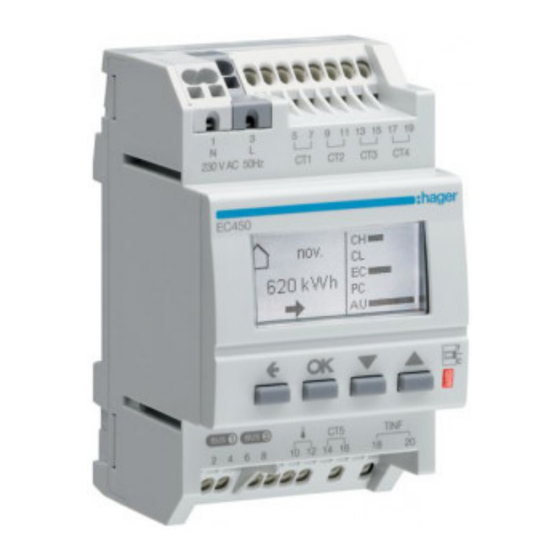

Le produit Afficheur Modulaire des consommations - Multi-énergies - RT2012 - Hager

Afficheur Modulaire des

consommations - Multi-énergies -

RT2012 - Hager

Réf EC450

TTC*

209.42€

est en vente chez Domomat !

Sommaire des Matières pour hager RT2012

Page 1 Installation Afficheur Hager Afficheur Modulaire des consommations - Multi-énergies - RT2012 - Hager Réf EC450 TTC* 209.42€ Voir le produit : https://www.domomat.com/97525-afficheur-modulaire-des-consommations-multi- energies-rt2012-hager-hager-ec450.html Le produit Afficheur Modulaire des consommations - Multi-énergies - RT2012 - Hager est en vente chez Domomat !
Page 2 EC450 / EC453 ¢ notice d’instructions...
Page 3 EC450 / EC453 Guide de l’installateur p. 4 Guide de l’utilisateur p. 64...
Page 5 Guide de l’installateur Présentation du système et composants système ........Présentation du produit ....................Schéma de raccordement ..................- Avertissement ........................- Raccordement du concentrateur ................- Transformateurs d’intensité ..................Paramétrages nécessaires à la mise en route ........... - Réglage initial de la date et de l’heure ...............
Page 6 Changement de produit ....................- Concentrateur ........................- Passerelle d’impulsion ....................Que faire si … ? ......................... Caractéristiques techniques ...................
Page 7 Présentation du système et composants système Fournisseur d'énergie Télé Info Client EC453 EK0 21 63A max Concentrateur 3x Tore 2x Tore EC450 EK021 EK022...
Page 8 Options Tore Boîtier d'ambiance Plaques et EK028 essensya enjoliveurs kallysta EC410 WK320x Passerelles à impulsions Sonde de température extérieure 1 voie 2 voies EK088 EC041 EC042...
Page 9 Présentation du produit Ce produit permet de visualiser les consommations d’énergie conformément à la réglementation thermique 2012 (RT2012) pour les usages suivants : • Total • Chauffage • Refroidissement • Eau chaude sanitaire • Prises de courant • Autres (autres appareils électriques, éclairage, appareils de cuisson,...
Page 10 A Alimentation du produit B Entrées de comptage par tores d’intensité (5x) C Ecran rétro-éclairé D Voyant télé-information 13 15 17 19 E Boutons de navigation 230 V AC 50Hz F Bouton Retour EC450 G Bouton (Validation de la sélection) Bas / gauche H Bouton I Bouton...
Page 11 Schémas de raccordement Avertissement L’appareil est à installer uniquement par un installateur électricien. Respectez les règles d’installation en vigueur dans le pays. Raccordement du concentrateur Toutes les bornes du boitier modulaire sont à connexion rapide sans outil (SanVis). Le boitier modulaire nécessite une alimentation électrique (bornes A). Les bornes J permettent de raccorder le boitier d’ambiance (EC410) et les passerelles à...
Page 12 Les bornes L permettent de raccorder le bus de la télé-information client (TIC) du compteur d’abonné. Le raccordement est nécessaire pour la visualisation des consommations de l’usage «Autres» car celui- ci est réalisé par la soustraction des usages réglementaires mesurés à la consommation globale (report du compteur d’abonné).
Page 13 Conﬁguration par défaut Afin de simplifier le paramétrage du produit, celui-ci est configuré par des entrées CT défaut suivant le schéma ci-dessous : 14 16 13 15 17 19 Conﬁguration par défaut des entrées CT Prises de courant Eau chaude sanitaire Chauffage 14 16 mais il est possible d’attribuer un autre usage à...
Page 14 Transformateurs d’intensité Avertissement : Le câblage des transformateurs d’intensité doit s’effectuer hors tension, ne pas passer de fil dans les transformateurs d’intensité sans qu’ils soient raccorder à l’EC450 ou en court circuit, risque d’électrisation et de détérioration des transformateurs d’intensité. - Préconisations d’installation des transformateurs d’intensité...
Page 15 Transformateurs EK021 d’intensité Mesure groupée Cordon de raccordement Mesure unitaire EK022 Départ à mesurer Pas de mixage entre produits de protection Vis/SanVis sur la même rangée.
Page 16 Connectore • Mesure des consommations en amont d’un groupe de disjoncteurs (ex : prises électriques...) jusqu’à 63. EK021 • Compatible avec système Vis ou SanVis. • Peut être monté directement après l’interrupteur différentiel ou entre 2 disjoncteurs. • Cordon de raccordement : - longueur = 1m (sécable) - section = 2 x 0,5 mm²...
Page 17 Mise en œuvre Manipulation hors tension Système à vis : barres de pontage KB163N-NG / KB163P-PG Echelle 50% PZ 2 Echelle 50% PZ 2...
Page 18 Manipulation hors tension Système SansVis : barres de pontage KBS763 / KBS763G PZ 2...
Page 19 Préconisations d’installation du maxitore EK028 (livré en option) Chaque transformateur d’intensité (T.I.) EK028 peut compter une puissance jusqu’à 90 A. Pour compter les consommations de plusieurs conducteurs, il est possible de passer plusieurs fils dans un transformateur jusqu’à 12 fils 2.5 mm². Dans ce cas, veillez au sens de passage du conducteur dans le T.I.
Page 20 1) Installation type chauffage électrique non régulé connectore EK021 D’autres usages électriques peuvent être mesurés, il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration * L’ajout d’une passerelle 13 15 17 19 230 V AC 50Hz d’impulsion EC041 permet de &...
Page 21 2) Installation type PAC + ballon thermodynamique connectore EK021 D’autres usages électriques peuvent être mesurés, il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration * L’ajout d’une passerelle 13 15 17 19 230 V AC 50Hz d’impulsion EC041 permet de &...
Page 22 3) Installation type PAC avec production d’eau chaude sanitaire intégrée connectore EK021 D’autres usages électriques peuvent être mesurés, il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration ** Comptage d’un usage électrique spéciﬁque supplémentaire possible * L’ajout d’une passerelle 13 15 17 19 230 V AC 50Hz d’impulsion EC041 permet de...
Page 23 Le système permet d’afficher soit la consommation mesurée cumulée chauffage + eau chaude sanitaire (ECS), soit la consommation de chauffage et ECS par poste. Dans ce cas, le concentrateur EC450 estimera la répartition entre le chauffage et l’ECS. La clef de répartition est configurable (cf chapitre «paramètre, clé...
Page 24 4) Installation type chaudière gaz + ballon thermodynamique connectore EK021 D’autres usages électriques peuvent être mesurés, & il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration ** Comptage d’un usage électrique spéciﬁque supplémentaire possible * L’utilisation d’une passerelle impulsion 2 voies EC042 permet minitore EK022 13 15 17 19...
Page 25 5) Installation type gaz (chaudière double service) connectore EK021 D’autres usages électriques peuvent être mesurés, & il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration ** Comptage d’un usage électrique spéciﬁque supplémentaire possible * L’ajout d’une passerelle 13 15 17 19 d’impulsion EC041 permet de 230 V AC 50Hz...
Page 26 Le système permet d’afficher soit la consommation de chauffage et eau chaude sanitaire (ECS) mesurée par poste (tel que représenté sur le schéma ci-dessus) soit une estimation de la répartition entre chauffage et ECS sur la base de la consommation de gaz mesurée. Dans ce cas, il faut conserver uniquement le report du comptage gaz associé...
Page 27 6) Installation type chauffage central collectif ou réseau de chaleur connectore EK021 D’autres usages électriques peuvent être mesurés, & il sufﬁt de paramétrer les voies en conséquence lors de la conﬁguration ** Comptage d’un usage électrique spéciﬁque supplémentaire possible * L’ajout d’une passerelle 13 15 17 19 d’impulsion EC041 permet de 230 V AC 50Hz...
Page 28 Tableau récapitulatif des raccordements effectués Elec Elec Elec Elec Elec EC041 EC042 EC042 (1/1) (1/2) (2/2) 9-11 13-15 17-19 14-16 compléter (prises, chauffage, ECS, …)
Page 29 Paramétrages nécessaires à la mise en route Le paramétrage peut être effectué sur le boitier modulaire EC450 ou de façon encore plus conviviale sur le boitier d’ambiance EC410 lorsque cette option a été câblée (se référer à la notice de l’EC410 dans ce cas). Réglage initial de la date et de l’heure Lors de la mise en service du produit, l’écran propose directement, sans aller dans les paramètres de réglages, d’ajuster la date et l’heure.
Page 30 Affectation des voies de comptage Ce paramètre permet de définir l’usage par entrée de comptage (électrique ou impulsion) en fonction du type d’installation. Le paramétrage a une influence sur l’affichage des consommations. Conﬁguration par défaut Cas A : La configuration de l’installation correspond à la des entrées CT configuration par défaut décrite ci-dessous.
Page 31 : • un usage réglementé (chauffage, refroidissement, ECS, prises). • un usage spécifique (éclairage, véhicule électrique…), celui-ci sera un compteur affiché spécifiquement mais restera également comptabilisé dans l’affichage de l’usage autre tel que défini dans la RT2012.
Page 32 • une pompe à chaleur à plusieurs usages : o «pac chauff./refroid.» : cas des pompes à chaleur réversibles (la répartition chauff. Refroidissement se fait en fonction de la date de basculement paramétrable cf chapitre «paramètres utilisateurs»). o «pac chauff./ECS » : cas des pompes à chaleur chauffage + eau chaude sanitaire (la répartition chauffage / ECS se fait par une clef de répartition paramétrable cf chapitre «paramètres...
Page 33 Cas d’installation possibles pour la configuration des voies de comptage électriques uniquement Type d’installation Entrée CT1 Entrée CT2 Entrée CT3 Chauffage électrique (effet prises non utilisé non utilisé joule non régulé ou PAC ou prises ou prises simple service) + ballon ECS ou refroid.
Page 34 L’usage pré-configuré est indiqué en gras dans le tableau Entrée CT4 Entrée CT5 Paramétrages complémentaires chauffage PAC chauff./ Dates de chauff./refroid. refroid. (voir paramètres utilisateurs) PAC cumul non utilisé PAC chauff./ clé de répartition ECS ou prises (voir paramètres utilisateurs) ou refroid.
Page 35 Exemple d’affectation PAC réversible sur voie «Elec CT5» • Sélectionnez elec CT5 et validez avec la touche • Sélectionnez pac chauff./refroid. et validez avec la touche ➟...
Page 36 Exemple d’affectation de l’ensemble prises rez de chaussée sur voie «elec CT1» (cas avec option boitier d’ambiance EC410). • Lorsqu’un boitier d’ambiance EC410 est installé en option, il est possible de nommer chaque voie de comptage électrique individuellement et de visualiser la consommation de cette voie sur le boitier d’ambiance EC410.
Page 37 2. Configuration des voies de comptage non électriques (impulsionnelles) Pour répondre à tous les types d’installation, l’EC450 permet de reporter les mesures de compteurs à sortie impulsionnelle de différents fluides ou énergies : chauffage, ECS, gaz, eau froide. Pour cela, il faut qu’au moins une passerelle à impulsion (EC041 ou/et EC042) soit raccordée à...
Page 38 «Chauff. m • » : report de comptage de consommation de chauffage mesurée par débitmètre. Afin d’afficher une valeur en kWh, l’EC450 réalise la conversion de m en kWh sur la base d’un paramètre réglable de différence de température entre le départ et le retour chauffage configuré...
Page 39 est 10.97 kWh/ m par défaut et peut être modifié (cf chapitre «paramètres utilisateurs»). • «Gaz ECS» : report de comptage de consommation d’ECS mesurée en m gaz dans le cas où le gaz est utilisé uniquement pour l’ECS. Afin d’afficher une valeur en kWh, l’EC450 réalise la conversion de en kWh sur la base du coefficient de conversion PCI kWh/ m vous trouverez sur la facture de gaz, ce coefficient est 10.97 kWh/ m par défaut et peut être modifié...
Page 40 vous trouverez sur la facture de gaz, ce coefficient est 10.97 kWh/m par défaut et peut être modifié (cf chapitre «paramétrage»). • «Gaz cumul» : report de comptage de consommations de chauffage/ ECS mesurée en m gaz dans le cas d’une chaudière double service. La consommation globale de la chaudière sera affichée pas de répartition par chauffage/ECS.
Page 41 Exemple d’affectation de «EC041(1/1)» sur voie «gaz ECS» • Sélectionnez EC041(1/1) et validez avec la touche • Sélectionnez gaz et validez avec la touche • Régler les valeurs avec les touches Haut et validez avec la touche ➟ ➟ Configuration de l’index compteur Ce paramètre est utilisé...
Page 42 Exemple d’affectation de «EC041(1/1)» sur voie «eau froide» • Depuis paramètre installateur, sélectionnez affectation voies validez avec la touche • Sélectionnez EC041(1/1) et validez avec la touche eau froide • Sélectionnez et validez avec la touche • Régler les valeurs (poids des impulsions en m ou litres) avec les touches Haut...
Page 43 Cas d’installation possibles pour la configuration des voies de comptage non électrique L’usage pré-configuré est indiqué en gras dans le tableau Type d’installation Entrée CT1 Entrée CT2 Chauffage gaz + ballon ECS prises non utilisé ou prises (élec ou thermodynamique) ou refroid.
Page 44 Entrée CT3 Entrée CT4 Entrée CT5 non utilisé ou prises non utilisé ou prises ou refroid. ou autre ou refroid. ou autre non utilisé ou prises non utilisé ou prises non utilisé ou prises ou refroid. ou autre ou refroid. ou autre ou refroid.
Page 45 Type d’installation EC041 1/1 Param. complémentaires EC042 1/2 Chauffage gaz gaz chauff. coef. conv. PCI gaz en kWh/ non utilisé + ballon ECS (élec ou et rendement chaudière ou gaz chauff. thermodynamique) (voir param. utilisateurs) ou chauff. kWh (schéma 4) ou chauff.
Page 46 Param. complémentaires EC042 2/2 Param. complémentaires suivant sélection non utilisé ou gaz suivant sélection chauff.ou chauff. kWh ou chauff. m ou eau froide coef. conv. PCI gaz en kWh/ ECS kWh et rendement chaudière ECS m Température eau froide et eau (voir param.
Page 47 Modification des paramètres La modification des paramètres se fait dans le menu paramètres installateur. Accès aux paramètres installateur • Pour accéder aux paramètres installateur, appuyer sur les touches Haut jusqu’à l’écran «menu» et valider avec la touche ➟ • A partir de l’écran menu, sélectionnez paramètres puis effectuez un appui long sur la touche...
Page 48 Test pour vérifier si les voies Elec (CT) sont bien raccordées Le produit permet de visualiser la puissance sur les différentes voies CT1 à CT5 pour permettre de vérifier que les bons usages y sont raccordés. Pour accéder à cette fonction : •...
Page 49 ➟ ➟ Note : L’accès au menu «affichage des euros» pour l’utilisateur sera désactivé. Retour aux paramètres usine Vous pouvez effacer tout ou partie des paramètres et valeurs enregistrés : • Suppression des paramètres utilisateurs et installateurs sauf l’affectation des voies [valeur paramètres]. •...
Page 50 Si vous souhaitez retourner aux paramètres d’usine : param installateur, sélectionnez retour usine • Depuis et validez avec la touche paramètres consommations • Sélectionnez ou installation et validez avec la touche • Sélectionnez et validez avec la touche ➟ ➟ ➟...
Page 51 Informations En cas de SAV, vous pouvez consulter : • La version du EC450 carte supérieure • La version du EC450 carte inférieure • La version du boitier d’ambiance EC410 si connecté • La version des passerelles d’impulsions EC041 et EC042 si connecté •...
Page 52 ➟ ➟...
Page 53 Alertes Le produit fait le diagnostique du système et émet des alertes dans les cas suivants Messages d’alerte Descriptions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Plusieurs produits Plusieurs produits identiques sont présents dans le système Perte connexion télé-info La connexion "Télé-information"...
Page 54 Actions Vérifier la connexion entre le bus et le produit. Déconnecter un ou plusieurs produits de la même référence Vérifier la connexion entre le compteur et le concentrateur Déconnecter le ou les passerelles EC041 supplémentaires. Déconnecter le ou les passerelles EC042 supplémentaires. Déconnecter le ou les produits supplémentaires.
Page 55 Lorsqu’une alerte est détectée, un pictogramme «attention» est affiché sur l’écran. Si vous souhaitez visualiser l’alerte : Haut • Appuyer sur les touches jusqu’à l’écran «menu» et valider avec la touche • Sélectionnez alertes et validez avec la touche pour visualiser l’alerte.
Page 56 ➟ Lorsque l’alerte est résolue, si vous souhaitez effacer l’alerte : • Appuyer sur la touche retour. • Sélectionnez effacer les alertes et valider avec la touche • Sélectionnez et valider avec la touche ➟ ➟ « ! » Indique que l’alerte est active et qu’une action est nécessaire (cf tableau des alertes en page précédente)
Page 57 Changement de produit Concentrateur En cas de remplacement du concentrateur EC450, toutes les configurations, les paramètres et les consommations sont perdus. Passerelle impulsion En cas de remplacement d’une passerelle EC04x par la même passerelle, toutes les consommations sont conservées. En cas de remplacement d’une passerelle EC041(une voie) par une passerelle EC042 (2 voies), l’installateur doit désactiver l’EC041 et configurer une EC042.
Page 58 • Vérifiez le disjoncteur, remettez sous tension ou appelez votre électricien. Les valeurs n’apparaissent pas • Vérifiez le paramétrage ou le câblage. Les valeurs apparaissent sous le format - - ou -- ou --,- • La période d’acquisition n’est pas révolue. Les valeurs sont fausses •...
Page 59 Caractéristiques techniques • Alimentation : 230 V + 10% - 15% 50 Hz • Consommation (bus non connecté) : 1 W à 230 V • Consommation (bus connecté avec 5 voies) : 3 W à 230 V • Précision de l’horloge : 1 sec. / 24 h à 25°C en sortie d’usine •...
Page 60 Longueurs maximales et sections de câbles pour le raccordement Fonction Général Tores Capteur de d’intensité température extérieur CT1 à CT5 Section de 1,5 - 2,5 1,5 - 2,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 câble (mm Rigide/souple Rigide Rigide Rigide...
Page 61 Cas du raccordement du bus avec un afficheur EC410 + une passerelle à impulsions (EC041 ou EC042) Passerelle à impulsions Boîtier d’ambiance Concentrateur < 50m / 1,5mm < 50m / 1,5mm...
Page 62 Cas du raccordement du bus avec 2 passerelles à impulsions EC041 + EC042 (avec ou sans afficheur EC410) • En série Passerelle à impulsions Concentrateur < 50m / 1,5mm < 10m / 1,5mm...
Page 63 • Ou en parallèle Concentrateur Passerelle à impulsions < 50m / 1,5mm < 50m / 1,5mm...
Page 64 Comment éliminer ce produit ? (déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé...
Page 65 Guide de l’utilisateur Présentation du produit ....................Ecran d’accueil ........................Ecran d’information ....................... Visualisation des consommations ..............Paramétrage ........................- Réglage initial de la date et de l’heure via le menu Paramètres ..- Changement automatique été / hiver ..............- Période de référence ....................
Page 66 Alertes ............................Les options ........................Que faire si …? .......................
Page 67 Présentation du produit Ce produit permet de visualiser sur la période courante de votre choix (jour, mois, année) vos consommations ou production d’énergie ou fluides pour les usages suivants : • Total • Chauffage • Refroidissement / climatisation • Eau chaude sanitaire •...
Page 68 Par ailleurs, il permet de disposer de l’heure, de la date, de la température extérieure (si une sonde est raccordée au boitier modulaire) et du tarif électrique en cours et à venir avec l’heure de basculement. Les consommations sont fournies en kWh. Elles peuvent aussi être fournies en €...
Page 69 Ecran d’accueil L’écran d’accueil vous informe de votre consommation tous usages électriques confondus. A. Période : La période visualisation de la consommation courante des compteurs est paramétrable pour disposer d’une information journalière, mensuelle ou annuelle. La consommation courante est comparée à un historique : - le jour précédent pour une consommation journalière - le mois précédent pour une consommation mensuelle - l’année précédente pour une consommation annuelle...
Page 70 B. Usages : pour chaque compteur existe un compteur accessible depuis la page d’accueil (total, chauffage, refroidissement, eau chaude sanitaire, …), un appui sur la touche bas permet de naviguer et découvrir d’autres compteurs. C. Consommation par période : Pour chaque usage, vous avez accès aux consommations en kWh ou €...
Page 71 A la mise en service ou après un retour usine du produit, les valeurs de consommation des périodes précédentes (jour précédent, mois précédent et année précédente) n’existant pas, la tendance ne pourra s’afficher qu’après écoulement d’une première période. E. Comparaison : Comparaison en % des consommations par poste représenté...
Page 72 Tarif en cours et à venir Pour les abonnés ayant souscrit un abonnement HP / HC (heures pleines, heures creuses), Tempo ou EJP (effacement jour de pointe), chaque compteur et la page d’accueil donne en temps réel le tarif en cours, le tarif à...
Page 73 Exemple pour un tarif Tempo Le tarif en cours est HC rouge. Le tarif à venir est HP rouge à 16h18 (exemple). Lorsqu’un changement de couleur est prévu le lendemain par le fournisseur d’énergie, la couleur est affichée dès 20h00 (cette horaire peut diverger en fonction de la mise à...
Page 74 Le tarif en cours est EJP. Le tarif à venir est EJP à 12h48 (exemple). Le préavis est fourni par EdF 30 minutes avant le basculement en tarif EJP. Visualisation des consommations Pour chaque usage, il existe un compteur accessible depuis l’écran d’accueil.
Page 77 Paramétrage Réglage initial de la date et de l’heure via le menu Paramètres • A partir de l’écran menu, sélectionnez paramètres et validez avec la touche date et heure • Sélectionnez et validez avec la touche • Sélectionnez date / heure et validez avec la touche •...
Page 78 Changement automatique été / hiver Le changement d’heure peut être en mode : • Automatique, • Manuel. Si vous souhaitez changer le mode (par défaut en mode automatique) : paramètres • A partir de l’écran menu, sélectionnez et validez avec la touche date et heure •...
Page 79 Période de référence Pour chaque compteur, 3 périodes sont proposées : • Jour, • Mois, • Année. Si vous souhaitez changer la période de référence affichée (par défaut en mode mois) : • Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis affichage, validez avec la touche puis période...
Page 80 ➟ Affichage des euros Ce paramètre permet d’afficher les consommations en € à la place des kWh. (Ce paramètre n’est accessible que si l’installateur y a donné accès). Si vous souhaitez activer l’affichage des euros (par défaut en mode désactivé) : •...
Page 81 ➟ ➟ Note : L’activation de l’affichage des euros est nécessaire pour accéder aux menus «tarif électricité» et «tarif impulsion». Contraste Si vous souhaitez modifier le contraste de l’écran (par défaut à 63%) : • Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis affichage, validez avec la touche puis contraste...
Page 82 ➟ ➟ Intensité du rétroéclairage Si vous souhaitez ajuster l’intensité du rétroéclairage de l’affichage (par défaut à 60%) : • Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis affichage, validez avec la touche OK, puis rétroéclairage, validez avec la touche OK, puis intensité...
Page 83 ➟ ➟ ➟ Allumage du rétroéclairage L’allumage du rétroéclairage peut être en mode : • Manuel (activation du rétro-éclairage par appui sur un bouton), • Désactivé (rétro-éclairage jamais activé). Si vous souhaitez modifier le statut du rétroéclairage (par défaut en mode manuel) : •...
Page 84 • Sélectionnez le mode de fonctionnement souhaité. • Validez avec la touche ➟ ➟ ➟ Prochain tarif 3 possibilités sont proposées : • Horaire (à 7h02) (heure de basculement du prochain tarif), • Décompte (dans 9:21) (compte à rebours sur le prochain tarif), •...
Page 85 Si vous souhaitez modifier l’affichage du prochain tarif (par défaut en mode horaire) : • Depuis l’écran menu, sélectionnez paramètres, validez avec la touche OK, puis affichage, validez avec la touche OK, puis prochain tarif. • Sélectionnez le mode de fonctionnement souhaité. •...
Page 86 Modification du tarif du kWh électrique A chaque changement de tarif opéré par votre fournisseur d’énergie, vous pouvez mettre ce tarif à jour suivant votre abonnement. Note : L’affichage des euros doit être activé pour accéder à ce menu. (cf chapitre «affichage des euros») Exemple pour un abonnement double tarif •...
Page 87 ➟ ➟ Tarif impulsion Ce paramètre est utilisé pour calculer le coût de l’énergie autre qu’électrique (non élec) en €/kWh : gaz ou calorie. Note : L’affichage des euros doit être activé pour accéder à ce menu (cf chapitre «affichage des euros»), il faut également qu’un usage «non élec.»...
Page 88 ➟ ➟ ➟ Déménagement Lors d’un déménagement, vous pouvez avoir accès aux informations du compteur électrique ainsi que les index des autres compteurs éventuels pour le communiquer à votre fournisseur d’énergie. Cette fonction permet de donner une vue de l’ensemble de vos compteurs. Il est conseillé...
Page 89 Si vous souhaitez afficher l’index du compteur : • Sélectionnez compteurs et valider avec la touche • Relevez les informations. ➟ ➟ Si vous souhaitez réinitialiser les consommations du compteur : • Appuyer sur la touche • Sélectionnez et valider avec la touche...
Page 90 Paramétrage des voies non électriques (impulsionnelles) Coefficient de conversion pour les voies gaz et rendement de chaudière Le compteur gaz fournit une valeur en m , afin d’afficher une valeur en kWh, l’EC450 réalise la conversion de m en kWh sur la base du coefficient de conversion PCI en kWh/ m que vous trouverez sur la facture de gaz.
Page 91 ➟ ➟ ➟ ➟ Réglage de la différence de température entre le départ et le retour chauffage «chauff. m Dans le cas d’un choix », afin d’afficher une valeur en kWh, l’EC450 réalise la conversion de m en kWh sur la base d’un paramètre réglable de différence de température entre le départ et le retour chauffage configuré...
Page 92 Exemple de configuration pour la voie chauffage (1/1) • Sélectionnez paramètres et validez avec la touche • Sélectionnez param non élec et validez avec la touche • Sélectionnez chauffage (1/1) et validez avec la touche • Sélectionnez delta T° et validez avec la touche Haut Bas.
Page 93 Réglage de la différence de température entre la t° eau froide et la t° eau chaude sanitaire Dans le cas d’un choix «ECS m », afin d’afficher une valeur en kWh, l’EC450 réalise la conversion de m en kWh sur la base d’un paramètre réglable de différence de température entre la T°...
Page 94 ➟ ➟ ➟...
Page 95 Paramétrage de la clé de répartition ECS Ce paramètre n’est accessible qu’en ayant sélectionné la valeur chauff./ECS pac chauff/refroid/ECS gaz chauff./ECS (sans compteur additionnel spécifique pour l’ECS) au menu affectation des voies. Le paramètre permet d’ajuster le pourcentage de ventilation des consommations d’ECS théorique en fonction des saisons.
Page 96 ➟ ➟...
Page 97 Paramétrage des dates chauffage / refroidissement Dans le cas où votre installation est équipée d’une pompe à chaleur (PAC) réversible, ou que l’indicateur de consommation mesure sur un même transformateur d’intensité le chauffage et le refroidissement, il est nécessaire de paramétrer les dates prévisionnelles de début de période de chauffage et de début de période de refroidissement pour garantir un affichage de vos consommations de chauffage et refroidissement cohérent.
Page 98 début chauffage début refroid • Sélectionnez puis validez avec la touche • Modifiez le champ en surbrillance (jour puis mois) à l’aide des touches Haut Bas. • Validez avec la touche ➟ ➟ ➟...
Page 99 Alertes Le produit fait le diagnostique du système et émet des alertes dans les cas suivants Messages d’alerte Descriptions Produit manquant Une passerelle (EC041 ou EC042) est affectée mais la passerelle n’est pas détectée par le système. Plusieurs produits Plusieurs produits identiques sont présents dans le système Perte connexion télé-info La connexion "Télé-information"...
Page 100 Actions Vérifier la connexion entre le bus et le produit. Déconnecter un ou plusieurs produits de la même référence Vérifier la connexion entre le compteur et le concentrateur Déconnecter le ou les passerelles EC041 supplémentaires. Déconnecter le ou les passerelles EC042 supplémentaires. Déconnecter le ou les produits supplémentaires.
Page 101 Lorsqu’une alerte est détectée, un pictogramme «attention» est affiché sur l’écran. Si vous souhaitez visualiser l’alerte : • Appuyer sur les touches Haut jusqu’à l’écran «menu» et valider avec la touche • Sélectionnez alertes et validez avec la touche pour visualiser l’alerte.
Page 102 ➟ ➟ Lorsque l’alerte est résolue, si vous souhaitez effacer l’alerte : • Appuyer sur la touche retour. effacer les alertes • Sélectionnez et valider avec la touche • Sélectionnez et valider avec la touche ➟ ➟...
Page 103 Les options L’indicateur de consommation peut être complété avec : - L’option sonde de température extérieure (référence EK088) Elle vous permet d’afficher sur votre boitier modulaire (et boitier d’ambiance si installé en option) la température mesurée à l’extérieur. Contactez votre installateur électricien pour la mise en œuvre de cette sonde.
Page 104 Le voyant télé-information du concentrateur clignote • La panne peut provenir d’une erreur sur le lien «télé-information» entre le concentrateur et le compteur. • Appelez votre électricien pour un diagnostic complet avant de contacter votre fournisseur d’énergie. Le voyant télé-information du concentrateur est éteint •...
Page 105 En cas de changement de compteur d’abonné • Après un changement de compteur d’abonné, il est nécessaire de réinitialiser les compteurs. (cf chapitre «déménagement»)
Page 106 Notes ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________ ____________________________________________________________________________________________________________...
