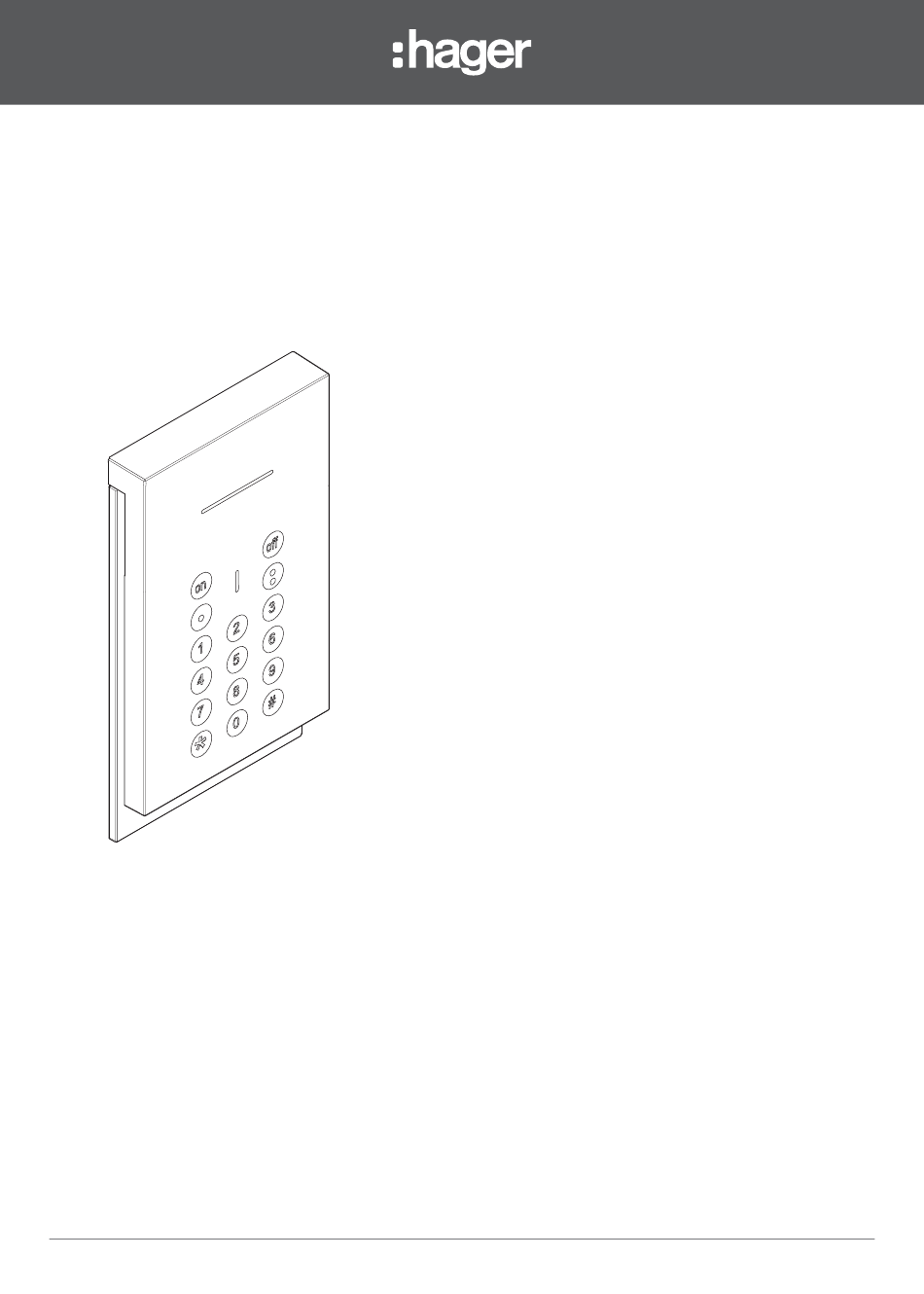

RLF620X
Notice d'installation complémentaire

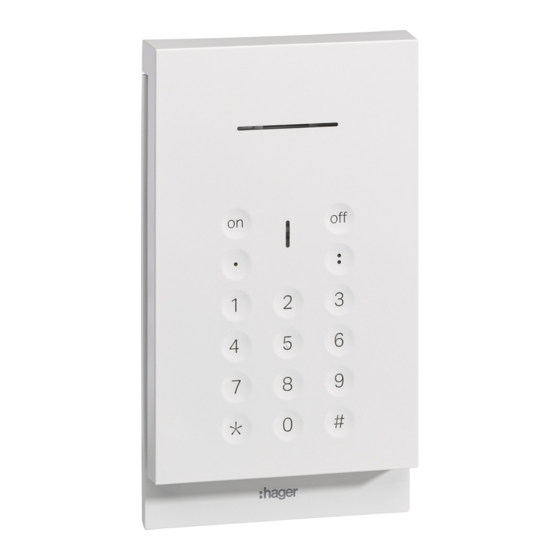

Clavier de commande, sepio radio
Cette notice vient en complément de la notice
d'installation rapide et décrit les fonctions optionnelles
et les informations relatives à la maintenance
6LE001105B Ind. B

Publicité

Table des Matières
loading

Manuels Connexes pour hager RLF620X

Sommaire des Matières pour hager RLF620X

  • Page 1 RLF620X Notice d’installation complémentaire Clavier de commande, sepio radio Cette notice vient en complément de la notice d’installation rapide et décrit les fonctions optionnelles et les informations relatives à la maintenance 6LE001105B Ind. B...

  • Page 2: Table Des Matières

    En cas de complément sur une ancienne gamme Logisty Serenity, se reporter au livret de compatibilité disponible sur www.hager.fr. Sommaire 1. Présentation............................... 3 1.1. Signalisation du voyant..........................3 1.2. Signalisation des retours d’informations..................... 3 2. Changement de mode de fonctionnement....................4 3.

  • Page 3: Signalisation Du Voyant

    Le clavier de commande permet de commander la protection intrusion depuis l’intérieur de l’habitation. Les commandes clavier sont accessibles à partir du code maître mais aussi à partir de 32 codes services (cf. chapitre 3.3. Gestion des codes services). Chaque commande est confirmée de manière sonore et visuelle (à l’aide du voyant) par le clavier qui signale l’état du système, les anomalies ou les issues ouvertes.

  • Page 4: Changement De Mode De Fonctionnement

    2. Changement de mode de fonctionnement • A la mise sous tension, le clavier est en mode utilisation. • Le clavier doit obligatoirement être en mode installation pour l’apprentissage et le paramétrage. Le changement de mode s’effectue à partir du code maître (usine : 0000) puis du code installateur (usine : 1111) suivant le principe suivant : 2 clignotements toutes les 10 s...

  • Page 5: Nombre De Chiffres Des Codes D'accès

    3.2. Nombre de chiffres des codes d’accès La modification du nombre de chiffres n’est possible que lorsque tous les codes d’accès correspondent aux valeurs usine. Pour cela, clavier en mode installation, effacer tous les codes d’accès en composant : Avant de modifier les codes d’accès du clavier, il est indispensable de déterminer le nombre de chiffres des codes d’accès (4 en usine).

  • Page 6: Interdiction Et Autorisation D'un Code Service

    3.3.1. Interdiction et autorisation d’un code service L’interdiction ou l’autorisation d’un code service peux s’effectuer dans les 3 modes de fonctionnement. Un code service programmé est automatiquement autorisé. Pour interdire ou autoriser un code service, composer : 01 à 32 (choix code maître 0 : interdiction du code service)

  • Page 7: Restriction Combinée D'une Touche De Commande Et D'un Groupe

    3.3.3. Restriction combinée d’une touche de commande et d’un groupe Exemple, pour restreindre le code service 1 (1213) à la mise en Marche/Arrêt du Groupe 1 et à la touche Marche groupe 2, composer : Dans ce cas, seule la mise à l’arrêt ou en marche du Groupe 1 et la touche Marche groupe 2 Groupe 1 sont accessibles à...

  • Page 8: Personnalisation D'une Touche De Commande En Mise En Marche Ou À L'arrêt Des Groupes 1 À 4

    3.5. Personnalisation d’une touche de commande en mise en marche ou à l’arrêt des groupes 1 à 4 Toutes les commandes arrêt ou marche sont uniquement à accès codés. • Pour personnaliser une touche afin de commander la mise en marche des groupes 1 à...

  • Page 9: Effacement Des Paramètres

    3.8. Effacement des paramètres L’effacement des paramètres n’est possible que si le clavier est en mode installation. • Pour effacer un paramètre composer : numéro du paramètre • Pour effacer tous les codes d’accès, composer : • Pour un retour en configuration usine du clavier, composer : 3.9.
  • Page 10 Retirer le support Retirer l’aimant. du mur. Remettre le clavier sur le support. Composer sur le clavier le clavier bip, le voyant s’allume en vert. Passer le clavier en mode installation en composant : code maître Si vous avez perdu le code installateur, effacer les codes d’accès en composant : Cette opération efface tous les codes d’accès (code maître, code installateur...
  • Page 11 Réaprendre le clavier à la centrale à l’aide de la séquence suivante : “Bip” “Bip, commande X” puis 10 s max. Appui maintenu sur la La centrale confirme Le clavier confirme Appui sur touche “Off” jusqu’à la par un message vocal son apprentissage puis # du clavier réponse de la centrale...
  • Page 12 Remettre Fixer le support. l’aimant sur le support. Remettre le clavier sur le support. Repasser le système en mode utilisation en composant sur le clavier : code installateur “Bip” “Bip, arrêt” ➁...

  • Page 13: Maintenance

    • Il est impératif de remplacer le bloc d’alimentation fourni par un bloc d’alimentation de même caractéristique et de même type soit 4,5 V - 2,7 Ah • Nous vous conseillons la référence RXU04X de marque hager disponible au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.
  • Page 14 Ouvrir le clavier à l’aide d’un tournevis plat. En paramétrage usine, l’ouverture du clavier va provoquer l’appel téléphonique du ou des correspondants programmés sur la centrale ou le transmetteur. ➁ 2,5 à 4 Dévisser puis retirer le bloc d’alimentation usagé. Philips PH.0 Mettre un bloc d’alimentation neuf.
  • Page 15 Remettre le clavier sur le support. Repasser le système en mode utilisation en composant sur le clavier : code installateur “Bip” “Bip, arrêt” Les paramètres du clavier sont sauvegardés lors du changement du bloc d’alimentation. ➁...

  • Page 16: Récapitulatif Des Paramètres

    5. Récapitulatif des paramètres Désignation Paramètres Séquence de paramétrage Valeurs possibles Page du paramètre usine Nombre de chiffres 4 chiffres code à 4, 5 ou 6 * 69 * ? ** des codes d’accès chiffres Programmation 0 0 0 0 code à...

  • Page 17: Caractéristiques Techniques

    Par la présente, Hager Security SAS déclare que l’équipement radioélectrique, référence RLF620X est conforme aux exigences de la directive RE-D 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet : www.hager.com.
  • Page 20 Hager SAS 132 Boulevard d’Europe BP 78 F-67212 OBERNAI CEDEX Tél. +333 88 49 50 50 www.hager.com Hager 12.18 6LE001105B Ind. B...
