ATTENTION
• Pour le test de fonctionnement, ouvrez totalement la soupape à tige et la soupape d'arrêt à bille.
• Une ouverture incomplète risque d'endommager les appareils.
• N'essayez pas de pousser le robinet de service au-delà de son point d'arrêt.
• Ne desserrez pas la bague de retenue. La tige pourrait sortir de son logement et s'avérer
dangereuse.
• La plupart des pannes des unités sont dues à un excès ou à un manque de frigorigène. Chargez
la quantité correcte de fluide frigorigène, conformément à la description de l'étiquette apposée
à l'intérieur du panneau de branchement.
• Vérifiez soigneusement que le système ne présente aucune fuite de frigorigène. Une fuite
importante de fluide frigorigène peut entraîner des problèmes respiratoires ou une émission de
gaz nocifs si un feu est allumé dans la pièce.
• Lorsque vous retirez le bouchon, un bruit sourd se produit en raison du dégagement du gaz
retenu au niveau du filetage du joint torique. Il ne s'agit cependant pas d'une fuite de gaz.
1 Retirez le panneau des tuyauteries de l'unité. Passez les tuyaux par l'arrière et guidez la
tuyauterie conformément à l'emplacement d'installation indiqué sur l'image. Pratiquez des
orifices en découpant le long des lignes de guidage à l'arrière du panneau ou perforez-les à
l'aide d'un outil adéquat. Retirez les ébarbures avec un cutter, et fixez l'isolant (fourni sur site)
pour protéger les câbles et les tuyauteries.
2 Fixez le panneau de protection des tuyauteries afin d'empêcher l'accès à l'eau de pluie à
l'intérieure de la carrosserie.
3 Utilisez une cintreuse pour courber les tuyaux pour la connexion.
4 Vérifiez que les vannes d'arrêt soient entièrement fermées avant de connecter les tuyauteries.
5 Raccordez l'unité intérieure et le groupe extérieur à la tuyauterie frigorifique (fournie sur site).
Appliquez une fine couche d'huile sur le raccord conique et le tuyau avant le serrage.

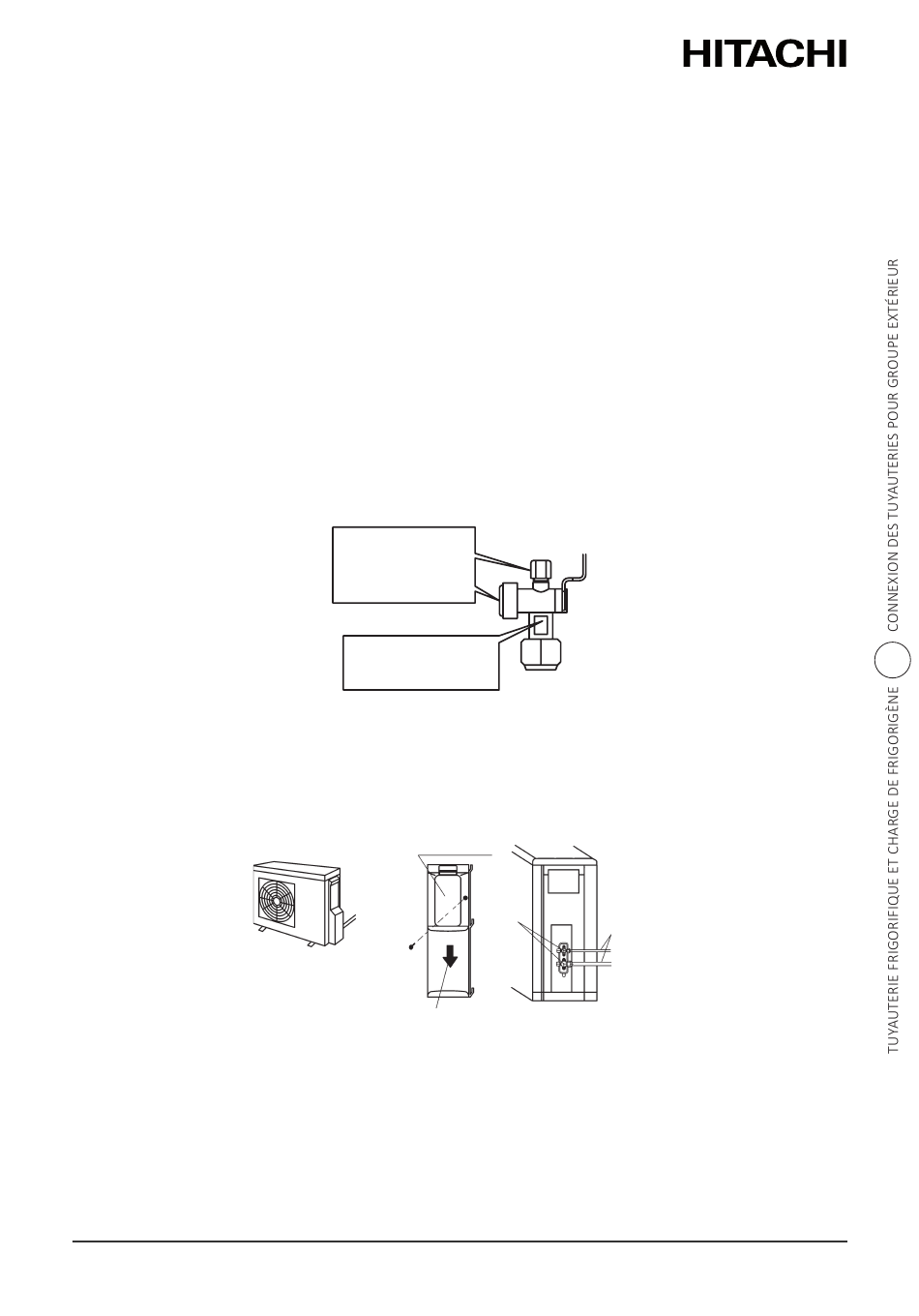

6 La soupape d'arrêt doit être installée comme l'indique la figure suivante.
PMFR0654 rev.0 - 12/2023
N'utilisez pas deux clés
ici.
Une fuite de frigorigène
se produira.
Utilisez deux clés ici pour le
raccordement du tuyau
Panneau de protection des tuyauteries
Tuyauterie à
l'arrière
Vis
Sens de retrait du panneau de protection des tuyauteries
Soupape
Tuyauterie de
d'arrêt
raccordement
5
24
