Sommaire des Matières pour Thetford N3000 Serie

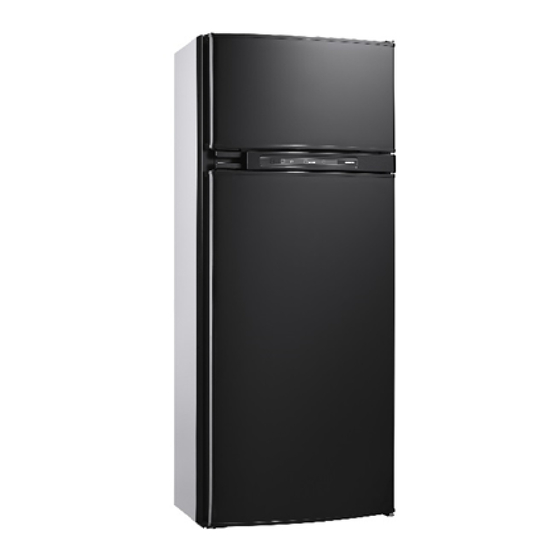

- Page 1 Série N3000 Série N3000 Série N3000 Série N3000 Aide Au Diagnostic Réfrigérateurs Série N 3000 NOVEMBRE 2017 NOVEMBRE 2017 NOVEMBRE 2017 NOVEMBRE 2017...
- Page 2 Série N3000 Série N3000 Série N3000 Série N3000 Mode Service LCD Tactile Mode Service : Clignotement De Tout Le Panneau De Commande Code Erreur En Lecture Directe...
- Page 3 N3000 - series Code binaire Code binaire Code binaire Code binaire code binaire code erreur d'erreur Mode Service LED 1. Pour entrer dans le mode 2. Calculer selon la valeur service : numérique de chaque barre Appuyer simultanément sur les Ou se reporter au tableau code boutons binaire...
- Page 4 Série N3000 Série N3000 Série N3000 Série N3000 AUCUN ALLUMAGE DE FACADE La tension d’entrée 12V est stable et Problème Alimentation comprise entre 10V et 14.4V. véhicule Déconnecter l’alimentation 12V du Problème résolu réfrigérateur pendant 15 Minutes L’allumage se fait ? Vérifier que les connecteurs du cable de communication sont bien Sertire les cables...
- Page 5 Série N3000 Codes Erreurs N3000 Fonction Gaz Code 1 : BCM (Boîtier de contrôle brûleur) détecte la flamme (retour 2kHz) lorsque le gaz doit être sur OFF (Pas de signal d'activation au BCM). Platine ou BCM en échec. Code 2 : BCM (système de contrôle de la flamme) ne retourne pas les informations du tout (0 Volt).
- Page 6 Série N3000 Code Erreur 1 : Sortie gaz activée alors qu’elle devrait être désactivée. Eteindre et Allumer le Problème résolu réfrigérateur Le code persiste ? s érie antérieur au ° ° ° ° E084P1000333 : Déconnecter l’alimentation Installer le module 12V de la platine de gestion du complementaire réfrigérateur...
- Page 7 Série N3000...
- Page 8 Série N3000 Code Erreur 2 : Aucune information de présence de flamme retournée à la carte de gestion (0 volt) Panne du Module de Controle Changement platine de Gestion Bruleur (BCM) SI ANCIENNE PLATINE AVEC CONNEXIONS 220V CANBUS CHANGER LES 2 CARTES : GESTION + PANNEAU CDE...
- Page 9 Série N3000 Code Erreur 3 : L’arrivée de gaz est bloquée : la flamme ne s’est pas allumée au bout de 30 secondes. S’assurer que la bouteille ne soit pas vide et que les vannes soient ouvertes Remplacer l’electrode le cable est il endommagé Vérifier que l’étincelle se fasse Vérifier le positionnement de la Ajuster la bougie à...
- Page 10 Série N3000 Codes Erreurs Fonction 12 Volts DC Code 4 : La tension de la résistance DC est inférieure de 75% au courant nominale (échec circuit résistance DC) Code 5 : La résistance DC est active alors qu’elle ne devrait pas (Échec PCM) Code 6 : Alimentation DC/HC est inconstante (moins de 11.5V ou plus de 15V) Code 7:...
- Page 11 Série N3000 Code Erreur 4 : La résistance 12V (DC) est inactive alors qu’elle devrait être active La tension d’entrée 12V est stable et +/- 15 A grand modèle & & & & Problème circuit DC véhicule comprise entre 10V et 14.4V. +/-11 A petit modèle Vérifier si les connexions sont OK Réparer les connexions...
- Page 12 Série N3000 Code Erreur 5 : La résistance 12V (DC) est active alors qu’elle ne devrait pas. La tension d’entrée 12V est stable et comprise entre 10V et 14.4V Problème circuit DC véhicule L’alimentation D+ est Problème circuit D+ véhicule comprise entre 10 V et 14.4 V et la polarité...
- Page 13 Série N3000 Code Erreur 6 : Alimentation 12v inconstante (tension non comprise entre 10 et 15 V) !!!Si l’alimentation 12v a été sélectionnée manuellement, le refrigérateur ne bascule pas automatiquement sur une autre source d’energie quand le moteur ne tourne pas. La tension d’entrée 12V DC/LC :Fils violet/noir/orange Problème circuit DC véhicule...
- Page 14 Série N3000 Code Erreur 7: Aucun signal “moteur en marche” n’apparait en mode 12V (DC) manuel. !!! Pour vérifier si la polarité du D+ est inversée : selectionner manuellement le mode DC moteur éteint. Si aucun code erreur n’apparait cela signifie que la polarité D+ est inversée. Vérifier que l’alimentation est suffisante pour fournir un Ampérage correct.
- Page 15 Série N3000 Codes Erreurs N3000 Fonction 220 Volts AC Code 8 : La tension de la résistance AC est inférieure de 75% au courant nominal échec circuit résistance AC Code 9 : La résistance AC est active alors qu’elle ne devrait pas. Échec PCM (carte de gestion) Code 10 : Alimentation AC est instable :...
- Page 16 Série N3000 Code Erreur 8 : La tension de la résistance 220V (AC) est inférieure de 75% au courant nominal Problème circuit La tension d’entrée carte de gestion est stable AC véhicule et comprise entre 200 V et 260 V Changer le Vérifier le fusible 2 A fusible...
- Page 17 Série N3000 Code Erreur 9 : La résistance 220 (AC) est active alors qu’elle ne devrait pas. Eteindre et allumer le réfrigérateur afin de le réinitialiser Problème solutionné Le code 9 a disparu ? Changement Carte Gestion SI ANCIENNE CARTE GESTION AVEC CONNEXIONS 220V CANBUS CHANGER LES 2 CARTES : GESTION + PANNEAU CDE...
- Page 18 Série N3000 Code Erreur 10 : Alimentation 220 v (AC) instable Problème circuit AC La tension 220V d’entrée carte de gestion est stable et comprise entre 200 V et 260 V véhicule Changement Carte Gestion SI ANCIENNE CARTE GESTION AVEC CONNEXIONS 220V CANBUS CHANGER LES 2 CARTES : GESTION + PANNEAU CDE...
- Page 19 Série N3000 Codes Erreurs N3000 Fonctions Communes Code 11 : Aucune source d’énergie n’est disponible en mode AUTO uniquement sur les LCD Code 12 : Perte de communication entre le panneau de contrôle et la carte de gestion (PCM) câble de liaison défectueux. Code 13 : Défaillance de la sonde thermostatique, Le système bascule automatiquement en mode sauvegarde (échec sonde) La production de froid se fait toujours.
- Page 20 Série N3000 Code Erreur 11 : Aucune source de disponible en mode AUTO (LCD tactile uniquement) !!! Assurer vous que toutes les sources d’energies !!! Assurer vous que toutes les sources d’energies !!! Assurer vous que toutes les sources !!! Assurer vous que toutes les sources d’energies !!! Assurer vous que toutes les sources d’energies d’energies soient disponibles soient disponibles...
- Page 21 +/- 5V ? Prendre la tension sur le connecteur 4 pôles sur la Contacter Thetford carte de gestion entre le fil jaune + et le fil vert – En AC la tension varie t-elle entre 0.5 et 0.7 VAC ?
- Page 22 Série N3000 Valeur Ohmique d’une sonde a mbiante +-25 la valeur doit être ° ° ° ° ° ° ° ° comprise entre 8 et 12 kOhm Code Erreur 13: Sonde thermostatique defectueuse Le système bascule en mode sauvegarde. Vérifer que la sonde thermostatique est présente Mettre une sonde Vérifer que le cable soit bien connecté...
- Page 23 Série N3000 Code erreur 18 : défaut à l’initialisation du réfrigérateur Si le code 18 reste visible plus de 2 minutes Defaut alimentation DC Tension entrée carte de gestion (violet /noir) 10V and 15V Déconnecter l’alimentation 12v du Problème résolu réfrigérateur pendant 15 minutes est-ce que le code 18 reste en fixe ? Changement Carte Gestion...
- Page 24 Vérifier que la résistance est bien correctement positionnée Vérifier que l’alimentation de la résistance Contacter Thetford sur la carte electornique est supérieure à 12 V et que l’amperage de sortie soit +/- 15 A grand modèle et +/-11 A petit modèle...
- Page 25 Vérifier l’impédance de l’impédance de la résistance (voir tableau code 8) Repositionner la résistance Vérifier que la résistance soit bien positionnée Contacter Thetford Vérifier que l’alimentation de la résistance sur la carte électornique est supérieure à 215 V Changement Carte Gestion...
- Page 26 Remettre le lèche Vérifier que le lèche flamme soit dans la flamme cheminée Vérifer que le bruleur soit bien en face Contacter THETFORD de la cheminée. Connecter la bouteille gaz directement à Contacter THETFORD l’entrée du circuit gaz réfrigérateur les performances sont correctes ?
- Page 27 Série N3000 Série N3000 Série N3000 Série N3000 Ventilation Agrégat...
- Page 28 Série N3000 Série N3000 Série N3000 Série N3000 La distance entre la porte ouverte et les grilles extérieures doit être supérieure à 25 mm.
- Page 29 Série N3000 Un réfrigérateur qui n’offre pas de performance seulement avec l’énergie gaz est souvent un réfrigérateur dont le montage est à contrôler. La distance entre les ailettes de l’agrégat et le haut de la grille supérieure doit être au minimum de 110mm (petites grilles) ou 175 mm (grandes grilles).
- Page 30 Installation du ventilateur THETFORD 12 Volts avec une sonde thermique Déclenchement à 55° ° ° ° Arrêt à 49° ° ° ° N 3000 Sonde Thermique Position Ventilateur...
- Page 31 Série N3000 Kit Ventilateur Thetford Ref 630543...
- Page 32 Série N3000 Série N3000 Série N3000 Série N3000 Schéma de branchement...
