GT-1C7W-L/GT-1C7W
La hauteur d'installation de l'équipement ne doit pas dépasser 2 m (du sol jusqu'au bord supérieur).

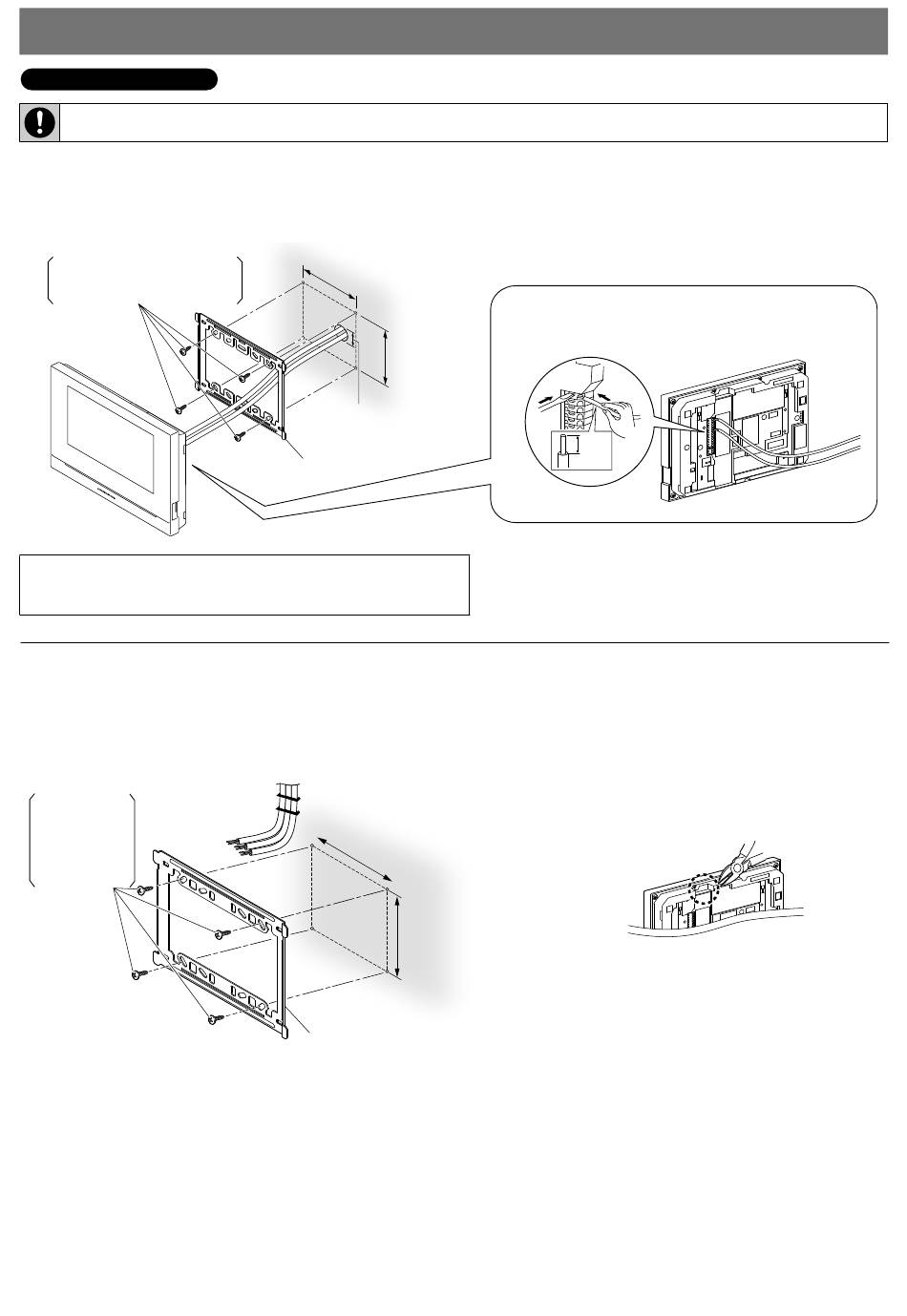

Câblage arrière
Découper un petit trou rond (Ø 50 mm) dans le mur pour acheminer les fi ls.
*
Découper un trou à 25 mm à droite du centre du poste.
(non incluses)
Vis de montage à bois × 4
Diamètre de vis : Ø 4,1 ou moins
Tête fendue : Ø 8,2 ou moins,
3,0 mm de hauteur maximale
Lors de l'utilisation d'un boîtier de raccordement
REMARQUE:
électrique, sélectionner un boîtier de raccordement
électrique triple.
Câblage saillant
Les fi ls peuvent être acheminés vers le haut ou le bas du poste.
Découper l'orifi ce d'entrée de câbles pour insérer les câbles à partir du dessus ou du dessous le poste.
S'il y a une grande quantité de câbles, éliminer les gaines jusqu'à l'entrée du câble.
Vis de montage à bois × 4
(non incluses)
Diamètre de vis :
Ø 4,1 ou moins
Tête fendue :
Ø 8,2 ou moins,
3,0 mm de
hauteur maximale
92 mm
83,5 mm
ø50 mm
Support de montage
92 mm
83,5 mm
Support de montage
- 28 -
1. Appuyer sur le bouton de déverrouillage (pour insérer ou
retirer le câble).
2. Insérer le câble dans la borne.
8 mm
* Pour faire passer le câble à travers le dos du poste,
découper un orifi ce d'accès pour les câbles.
