3-2

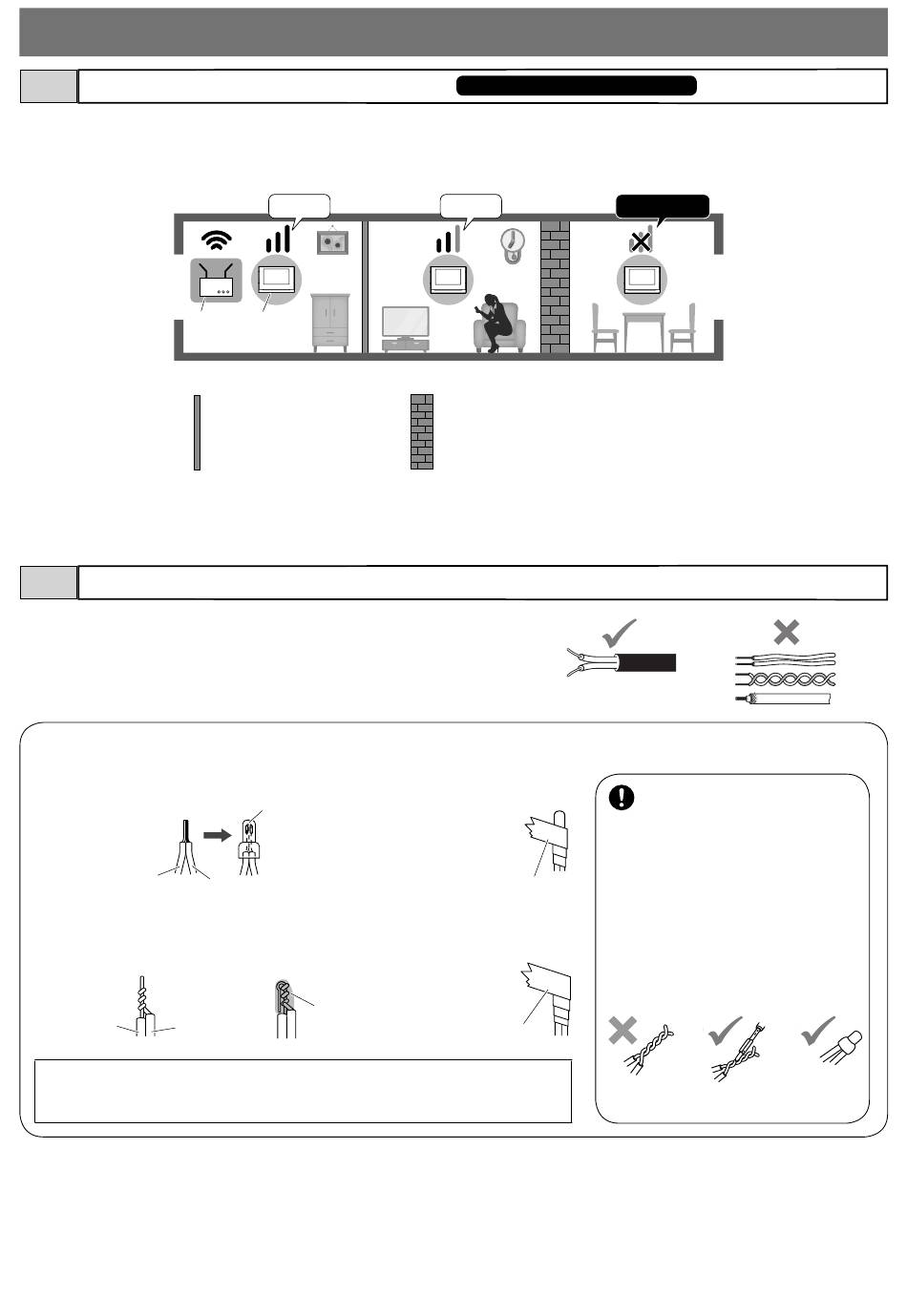

Exigences d'installation du Wi-Fi
Le poste intérieur intègre des antennes LAN sans fi l. Le signal Wi-Fi peut ne pas atteindre le poste en fonction de l'environnement d'installation
comme par exemple en fonction des matériaux muraux ou du nombre de murs. S'assurer que le poste reçoit correctement un signal Wi-Fi avant
d'installer le poste. Si le signal Wi-Fi n'atteint pas le poste, changer l'emplacement d'installation du routeur ou du poste.
3-3
Câble
• Utiliser un câble en polyéthylène (PE), isolé par une gaine en PVC.
Il est recommandé d'utiliser un câble non blindé de capacité moyenne à 2
conducteurs enveloppé ou parallèle. Il est recommandé d'utiliser un câble
téléphonique LYT1 8/10ème.
• Ne jamais utiliser de conducteurs individuels, de câble à paire torsadée ou de câble
coaxial.
Pour connecter des fi ls basse tension, soit les sertir avec un manchon de sertissage, soit les souder, puis isoler en
couvrant avec du ruban isolant.
[Sertir avec un manchon de sertissage]
1. Aligner les
conducteurs rigides
et souples, et les
sertir.
Conducteur solide
[Soudure]
1. Tordre le conducteur
toronné autour du
conducteur solide au moins
trois fois.
Conducteur
Conducteur
solide
toronné
REMARQUES :
• Si le fi l de raccordement est trop court, le rallonger à l'aide d'un câble de raccordement.
• Les connecteurs sont polarisées, veillez donc à les connecter correctement. S'il y a un
branchement incorrect, l'appareil ne fonctionnera pas.
Correct
Routeur
Poste
intérieur
•
Murs en maçonnerie de
séparation
•
Murs en bois
•
Murs en Placoplâtre
Manchon de
sertissage
Conducteur toronné
2. Plier la pointe et le souder.
S'assurer qu'aucun fi l de
raccordement ne dépasse.
Soudure
GT-1C7W-L/GT-1C7W seulement
Correct
•
Murs en béton armé
•
Murs porteurs
•
Murs en pierre
•
Murs métalliques
2. Faire chevaucher
plus de la moitié de
la largeur et les
tordre au moins deux
fois.
Ruban isolant
3. Faire chevaucher plus de la
moitié de la largeur et les
tordre au moins
deux fois.
Ruban isolant
- 20 -
Incorrect
(x2)
Limiter le nombre de connexion
autant que possible lors de
l'installation du câblage.
Après avoir connecté les fi ls, s'assurer qu'il n'y
a pas eu de casse ou une connexion insuffi sante.
Il convient de sertir avec manchon à sertir ou de
souder et isoler avec un ruban isolant, surtout
lors de la connexion d'un fi l au milieu d'autres
câbles.
Se contenter de tordre les fi ls peut provoquer une
mauvaise connexion, ou encore la surface des fi ls
peut s'oxyder et limiter la connexion, ce qui
conduit à un mauvais fonctionnement ou une
panne.
Soudure
Sertir avec un
manchon de
sertissage
