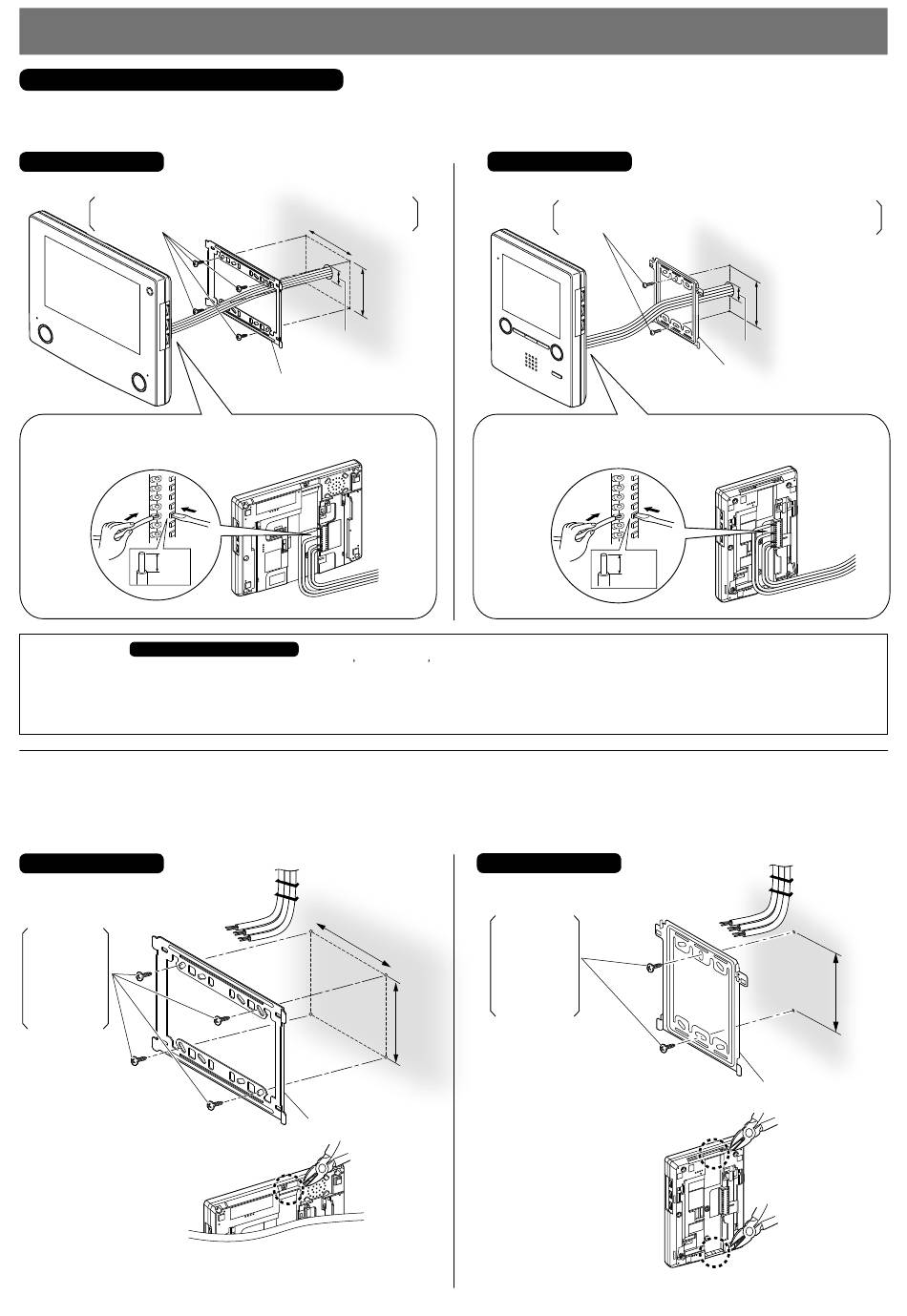

GT-1C7-L/GT-1C7, GT-1M3-L/GT-1M3
Câblage arrière
Couper un petit trou rond (ø 30 mm) dans le mur pour l'acheminement des câbles.
GT-1C7-L/GT-1C7
Vis de montage × 4 (non incluses)
Tige de vis : Ø4,1 ou moins
Tête fendue : Ø8,2 ou moins, 3,0 mm de hauteur maximale
1. Appuyer sur le bouton de libération (pour insérer ou retirer le fi l).
2. Insérer le câble dans la borne.
1
2
8 mm
REMARQUES (
GT-1C7-L/GT-1C7 uniquement
• Le poste est muni d'un haut-parleur au dos. Lors de l utilisation d un boîtier de raccordement électrique pour l'acheminement des câbles,
utiliser un boîtier simple et fi xer le support de montage au mur comme indiqué ci-dessus. Si un boîtier de raccordement électrique double ou
triple est utilisé, la qualité audio peut s'en trouver altérée.
• En fonction du matériau dont le mur est constitué, le volume et la qualité audio provenant des haut-parleurs peuvent s'en trouver altérés.
Câblage saillant
Les fi ls peuvent être acheminés vers le haut ou le bas du poste.
Découper l'orifi ce d'entrée de câbles pour insérer les câbles dans le poste du dessus.
S'il y a une grande quantité de câbles, éliminer les gaines jusqu'à l'entrée du câble.
GT-1C7-L/GT-1C7
Vis de montage × 4
(non incluses)
Tige de vis :
Ø4,1 ou moins
Tête fendue :
Ø8,2 ou moins,
3,0 mm
de hauteur
maximale
* Pour faire passer le câble à
travers le dos du poste,
découper un orifi ce d'accès
pour les câbles.
92 mm
83,5 mm
ø30 mm
Support de montage
) :
92 mm
83,5 mm
Support de montage
GT-1M3-L/GT-1M3
Vis de montage × 2 (non incluses)
Tige de vis : Ø4,1 ou moins
Tête fendue : Ø8,2 ou moins, 3,0 mm de hauteur maximale
1. Appuyer sur le bouton de libération (pour insérer ou retirer le fi l).
2. Insérer le câble dans la borne.
2
GT-1M3-L/GT-1M3
Vis de montage × 2
(non incluses)
Tige de vis :
Ø4,1 ou moins
Tête fendue :
Ø8,2 ou moins,
3,0 mm
de hauteur
maximale
* Pour faire passer le câble
à travers le dos du poste,
découper un orifi ce
d'accès pour les câbles.
- 27 -
83,5 mm
ø30 mm
Support de montage
1
8 mm
Support de montage
OU
83,5 mm
