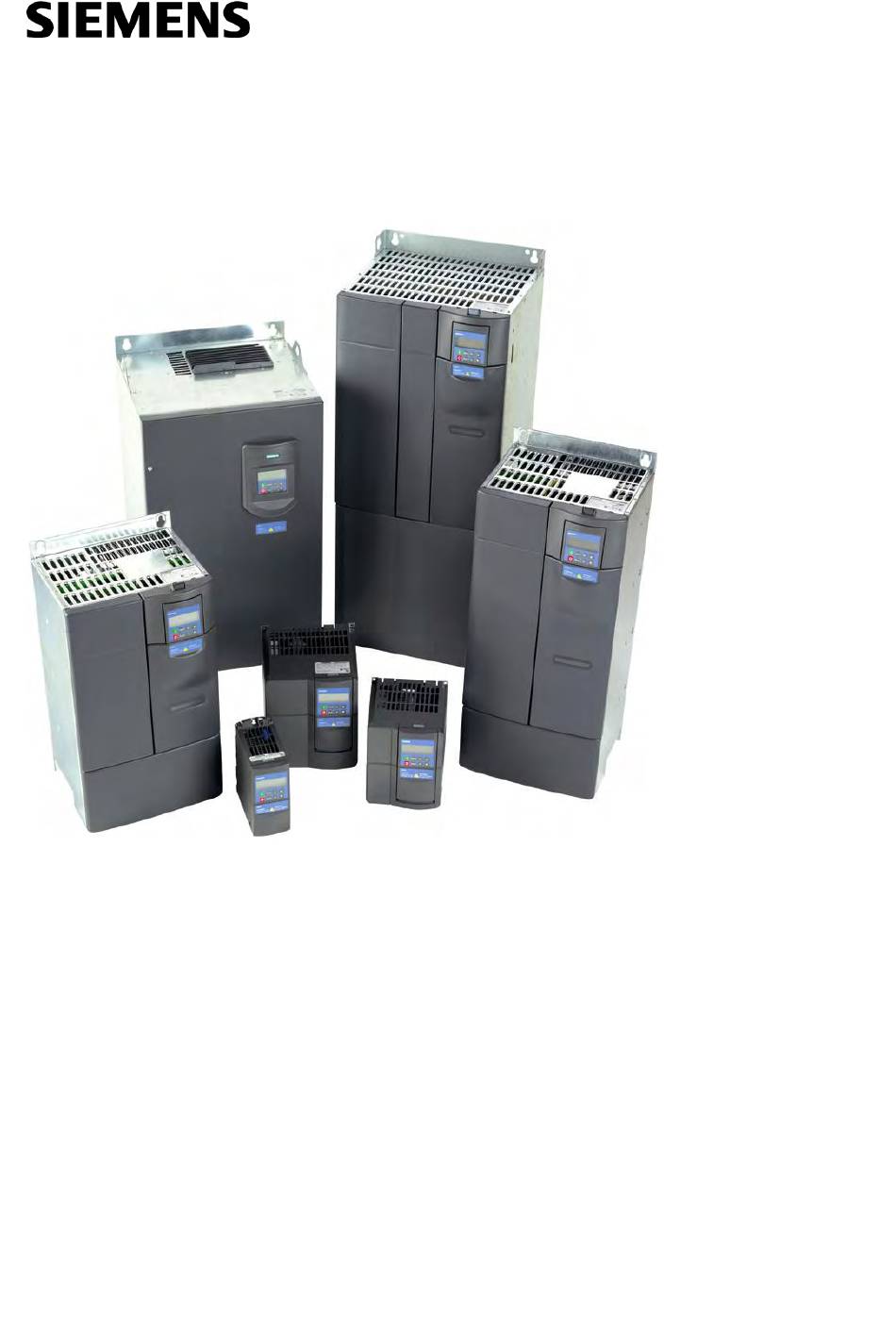

- Page 1 Variateurs de fréquence SED2-… Manuel d'installation et de mise en service Siemens Building Technologies FR1G5192fr 07.2007 HVAC Products...
- Page 2 2/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 3 Réglage des commutateurs DIP sur le module E/S ........35 6.1.2 Réglage des commutateurs DIP sur le panneau de commande ....35 Vérifications avant le démarrage ..............35 Touches des panneaux de commande (BOP et AOP)........36 3/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 4 Feuille des paramètres utilisateurs ..............44 Elimination des défauts................47 Elimination des défauts avec le panneau de commande........47 Liste des codes d'erreur..................48 Liste des codes de mise en garde ..............51 4/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 5 N'effectuez aucune modification et ne montez aucune pièce de rechange qui ne soit pas vendue ou recommandée par le fabricant, car cela pourrait causer un incendie, un choc électrique ou d'autres blessures. 5/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 6 DIP. Il est possible de sélectionner une régulation de processus à circuit fermé à l'aide d'une fonction de boucle de réglage standard proportionnelle, intégrale, différentielle (PID). Cette régulation est configurée à l'aide de paramètres. 6/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 7 Les variateurs SED2-... de la classe IP 20 peuvent être montés côte à côté, sans espace de séparation. Une distance minimale de 100 mm en haut et de 160 mm en bas doit être prévue pour le déplacement de l'air de refroidissement. 7/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 8 B, C min. D, E min. 5192Z42 N.B. : Installer le variateur de fréquence en position verticale pour un refroidissement optimal. Ne pas obstruer les orifices d'aération du variateur. 8/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 9 Tension d'entrée admis. Altitude de fonctionnement admissible ≈ ≈ 1000 2000 3000 4000 1000 2000 3000 4000 Altitude de l'installation en mètres au-dessus du niveau de la mer 5192D03fr 9/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 10 15 kW), il est possible de déconnecter ce filtre pour une utilisation sur ces installations. Le montage de selfs de sortie externes peut s’avérer nécessaire en fonction des installations, pour limiter les perturbations en ligne. 10/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 11 Coupure de la liaison avec le condensateur Y pour taille A IP20 LK 700 11/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 12 D et E IP20 2 0 2 1 2 2 2 3 2 4 1 3 1 4 1 5 1 7 2 6 2 7 2 8 Tournevis Torx 5192Z03fr 12/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 13 Pour le raccordement du filtre CEM aux entrées du variateur, utilisez du câble blindé et reliez le blindage à la terre à l'aide de brides de mise à la terre. 13/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 14 , ainsi que les enveloppes des versions IP54, de chaque variateur à la terre centrale (rail de mise à la terre ou d'égalisation du potentiel), à l'aide d'une courte ligne d'égalisation du potentiel à faible résistance et de faible impédance. 14/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 15 200 mm (cf. illustration ci-dessous). S'il est nécessaire de croiser des câbles, posez-les si possible de façon à ce que la surface de contact soit la plus faible possible. 15/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 16 Presse-étoupe métallique Extraction Blindage Commut. de service Serrage pour Presse-étoupe plastique mise à la terre Rail de liaison Liaison des blindages équipotentielle equipotentielle Câbles blindés Rail de fixation 16/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 17 Séparation métallique Modules E/S SED2 SED2 Profil du rail SED2 avec boitier plastique Soufflage Extraction tailles A...C 5192Z38de Presse-étoupe Rail de liaison équipotentielle Rail de fixation Câbles moteur 5192Z34fr 17/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 18 Pour les versions IP 20 des variateurs de taille A…C, nous recommandons d'utiliser les plaques de presse-étoupe en option. Leur utilisation simplifie et améliore le raccordement du blindage de câble à la terre, en permettant un meilleur contact. Taille Références SED2-GL-A SED2-GL-B SED2-GL-C 18/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 19 Câblage des variateurs de type IP 54 5.2.1 Principe de câblage Egalisation de potentiel Presse-étoupes métalliques uniquement Presse-étoupes plastique ou métal Câble moteur blindé Câble réseau Câbles blindés de commande et de signal 19/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 20 Tous les presse-étoupes des variateurs de tailles B et C sont en matière plastique 20/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 21 5.3.1 Accès aux bornes de raccordement Démontage du couvre- bornes et du module E/S : Taille A 5192J20 Démontage du couvre- bornes : Taille B et C 5192J12 21/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 22 Démontage du panneau de commande (BOP ou AOP) Ouverture du boîtier : tailles D et E Ouverture du boîtier : taille F 22/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 23 Bornes de puissance et bornes du moteur Implantation des bornes : taille A (Ground) (Ground) Implantation des bornes : tailles B et DC- DC+ Implantation des bornes : tailles D et 5192Z07 23/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 24 Reliez l'alimentation aux bornes du filtre pré-installé. tailles A…C Entrée de la tension secteur Mise à la terre Filtre Câble prémonté d'usine Sortie filtre 24/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 25 Reliez l'alimentation aux raccordements du filtre intégré. Le CEM intégré pour schéma ci-dessous montre comment accéder aux raccordements secteur du filtre tailles D...F intégré. Accès au raccordement secteur du filtre CEM pour tailles D…F 25/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 26 26/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 27 5.3.5 Taille des passages de câbles dans les presse étoupes Nombre de presse étoupes ∅ ∅ ∅ ∅ ∅ ∅ Taille 18.8 22.8 76.2 28x31 mm 45x51 mm 27/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 28 En général, les gros moteurs (400 / 690 V) sont connectés dans une configuration en triangle et les petits moteurs (230 / 400 V) dans une configuration en étoile. Veillez à respecter impérativement le montage indiqué sur la plaque moteur. 28/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 29 Pour accéder aux bornes de commande, enlevez d'abord le couvre-bornes commande correspondant. Taille A : cf. chap. 5.3.1 Tailles B et C : cf. chap. 5.3.2 Tailles D à F : cf. chap. 5.3.3 29/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 30 Schémas 1 et 2 : Raccordement d’une sonde ou d’un potentiomètre LG-Ni 1000 QAC22 BSG21.2 QAA24 BSG21.3 QAM2120.040 BSG21.4 Secteur Secteur L1 L2 L3 PE L1 L2 L3 PE 2 11 AIN1 AIN2 Moteur Moteur 30/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 31 L1 L2 L3 PE 16 17 DIN1 à 6 Moteur Schéma 8 : Raccordement des sorties analogiques 0…10 V− Secteur L1 L2 L3 PE AOUT1 AOUT2 Moteur Signal 0-10V- Signal 0-10V- 31/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 32 RS-485. Des bouchons de fin de bus (Réf : SED2-RS485-NT) devront être placés sur les deux appareils aux extrémités du bus. 32/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 33 Le câblage du bus doit respecter les mêmes préconisations que celles indiquées ci-dessus au chapitre 5.6.1. Pour plus d’informations, veuillez consulter la notice technique CA2N9782fr. Schéma 11 : Raccordement du module PTE-SED2 avec bouchon de fin de bus 33/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 34 1 2 1 3 1 4 1 5 1 6 1 7 2 6 2 7 2 8 2 9 3 0 1 0 1 1 Module E/S SED2-... de construction A 34/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 35 (pas de fonctionnement à sec !) Le refoulement ne se fait pas contre des vannes, des volets ou clapets fermés Rien ni personne ne se trouve dans la zone dangereuse 35/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 36 Une pression sur une de ces touches augmente ou réduit la valeur affichée. En mode manuel, leur utilisation permet d’augmenter ou de réduire la vitesse (consigne interne du variateur). Réduire la valeur 36/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 37 Remarque : Dans certains cas, l'affichage du BOP indique pendant 5 secondes max. lors de la modification de valeurs de paramètre. Cela signifie que le variateur de fréquence est occupé à des tâches prioritaires. 37/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 38 2 = Fin de la mise en service rapide. 3 = Fin de la mise en service avec calculs du moteur uniquement (recommandé lors de modifications de données moteur) 38/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 39 Pendant les mesures, des bip sonores peuvent être émis. Ne jamais arrêter le variateur pendant la phase de mesure moteur ! Après quelques secondes, le variateur s’arrête automatiquement, la valeur du paramètre P1910 repasse à 0 et l’avertissement A0541 est effacé. 39/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 40 Entrée numérique 7 (via AIN1) :Bit 06 Bit 01: Entrée numérique 2 Entrée numérique 6 :Bit 05 Bit 02: Entrée numérique 3 Entrée numérique 5 :Bit 04 Bit 03: Entrée numérique 4 40/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 41 Lecture des sorties analogiques AOUT1 et 2 Lecture de la valeur aux bornes des sorties analogiques AOUT1 ou AOUT2 In000 : Sortie 1 (AIN1) In001 : Sortie 2 (AIN2) 41/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 42 P2285 Choix du temps d'intégration du régulateur PID Temps d'intégration Plage 0…65535 s P2274 Choix du temps de dérivation du régulateur PID Temps de dérivation Plage 0…65535 s 42/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 43 Visualisation du couple moteur r0031 Visualisation de la température moteur r0035 Visualisation de la consommation d’énergie du moteur r0039 Cette valeur peut être remise à zéro via P0040 = 1 43/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 44 In000 P0311 Suivant réf. In001 P0340 P0761 In000 P0350 In001 P0400 P0771 In000 P0409 In001 P0501 In000 P0773 In000 In001 In001 P0601 P0776 P0610 P0777 In000 P0640 In001 44/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 45 P2009 In000 P1025 In001 P1026 In000 722:4 P2010 In000 In001 722 :4 In001 P1027 P2011 In000 P1028 In000 722:5 In001 In001 722 :5 P2014 In000 P1031 In001 P1032 45/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 46 P2214 P2376 25.0 P2215 P2377 P2216 P2378 50.0 P2217 P2380 In000 P2218 In001 P2219 In002 P2220 In000 P2390 In001 P2391 P2221 In000 P2392 In001 P3900 P2222 In000 In001 46/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 47 Utilisez à présent un interrupteur entre les bornes 5 et 8 sur le module E/S. Le moteur doit alors fonctionner selon la valeur de consigne prescrite sur l'entrée analogique. 47/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products...
- Page 48 Une des 3 phases de la tension d'entrée Vérifier le câblage des 3 phases à l'entrée de tension 1 phase de secteur manque secteur du variateur l'alimentation secteur manque 48/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 49 EEPROM volatil. F0052 Echec de la lecture d'informations sur le Remplacer le variateur Défaut Power Stack Power Stack, ou données non valables 49/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 50 3. En cas de surveillance des courroies trapézoïdales sans capteur, vérifier les paramètres suivants : P2182 à P2192 (valeur limite de fréquence f1) 4. Lubrifier si nécessaire le bloc d'entraînement 50/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 51 3. Utiliser dans certains cas la résistance de freinage. une charge active qui entraîne le passage du moteur dans le régime de retour. Apparaît pendant la décélération en cas de couples de charge très élevés. 51/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 52 P2188 (seuil inférieur 2 de couple moteur) P2189 (seuil supérieur 3 de couple moteur) P2190 (seuil inférieur 3 de couple moteur) P2192 (temporis. surveillance du couple de charge) Lubrifier si nécessaire le bloc d'entraînement 52/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 53 53/54 Siemens Building Technologies Variateurs de fréquence SED2-… FR1G5192fr HVAC Products 07.2007...
- Page 54 Direction de division ZI – 617 rue Fourny – BP20 78531 Buc Cedex Tel. 0820 16 48 22 Fax 0820 16 48 23 © 2007 Siemens Building Technologies AG Modifications réservées www.siemens.fr/buildingtechnologie s Siemens Building Technologies Variateurs de fréquence SED2-…...
