BFT ANDROMEDA DW-RRI-30 Manuel D'installation

MANUEL D'INSTALLATION
1) GÉNÉRALITÉS
Récepteur DW-RRI-30 pour la commande d'une ampoule 230 V via
radio.
Possibilité de mémoriser jusqu'à 16 émetteurs .
2) DONNÉES TECHNIQUES
Tension d'alimentation 220-240V AC 50/60Hz
Portée contact 250V AC 500W max
Degré de protection IP55
Température de service -20/ +60°C
Fréquence 433.42 Mhz
Portée 200m en champ libre
N° maxi. radiocommandes mémorisables 12

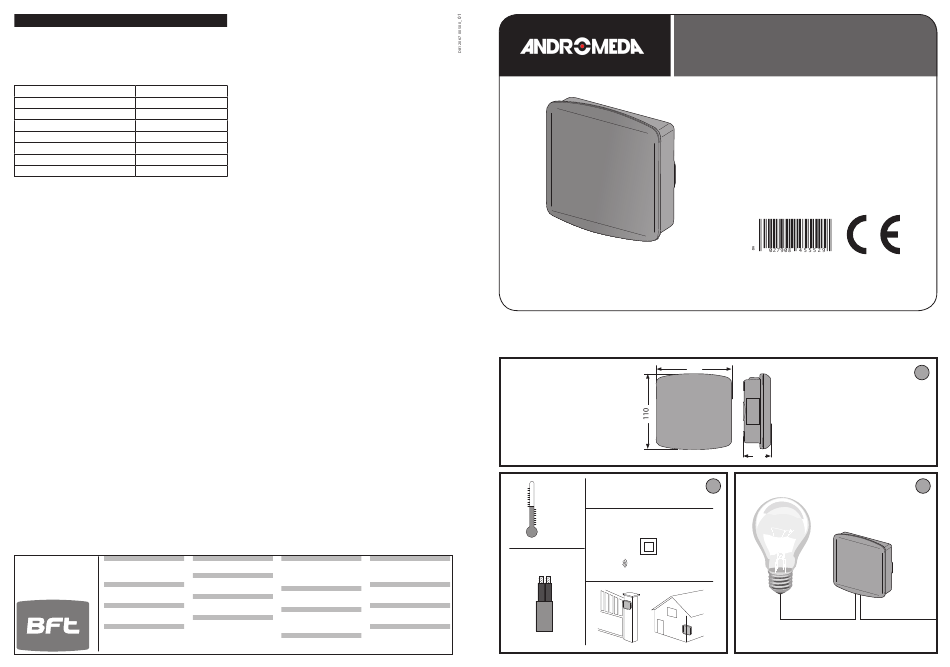

Dimensions Fig.A
3) INSTALLATION Fig. D
4) BRANCHEMENT BORNIER FIG. E
Les connexions électriques doivent être réalisées en l'absence de
tension.
AVERTISSEMENTS – Pendant les opérations de câblage et de montage,
respectez les normes en vigueur et les principes de la bonne technique.
Les conducteurs alimentés avec des tensions différentes doivent être
séparés physiquement entre eux ou isolés de façon adéquate avec une
couche d'isolant de 1mm d'épaisseur minimum.
Les conducteurs doivent êtres fixés par un système supplémentaire à
proximité des bornes, par exemple à l'aide de bandes.
5) MÉMORISATION ou Suppression Fig. F
1. Entrez en mode de programmation
Appuyez pendant 2 s sur la touche PROG pour configurer le
récepteur en mode programmation (Fig. F réf. 1)
2. Enregistrez l'émetteur
Utilisez le mode monteur, à partir du pavé numérique ou de
l'ordinateur, pour associer Andromeda au récepteur (Fig. F réf. 2)
Si l'émetteur est déjà mémorisé il est supprimé.
3. Le récepteur confirme la réception de la transmission (Fig. F réf. 3)
A pression de la touche SAS commande l'allumage ou l'extinction de
l'ampoule.
6) SUPPRESSION DE TOUS LES ÉMETTEURS (Fig. G)
Appuyez sans la lâcher sur la touche PROG pendant 7 s pour supprimer
tous les émetteurs associés.
L'installation électrique doit être réalisée conformément aux normes
en vigueur dans le pays où le produit est utilisé. En vue de garantir
une bonne émission radio, n'installez pas le produit sur des surfaces
métalliques.
Tenez les dispositifs de commande hors de portée des enfants.
La déclaration de conformité peut être consultée sur le site: www.
bft.it dans la section produits.
Bft Spa
SPAIN IRELAND
BFT GROUP ITALIBERICA DE BFT AUTOMATION LTD
Via Lago di Vico, 44
AUTOMATISMOS S.L.
Dublin 12
36015 Schio (VI)
08401 Granollers - (Barcelona)
BENELUX
T +39 0445 69 65 11
www.bftautomatismos.com
BFT BENELUX SA
F +39 0445 69 65 22
FRANCE 1400 Nivelles
 www.bft.it
AUTOMATISMES BFT FRANCE www.bftbenelux.be
69800 Saint Priest
POLAND
www.bft-france.com
BFT POLSKA SP. Z O.O.
GERMANY 05-091 ZąBKI
BFT TORANTRIEBSSYSTEME Gmb H www.bft.pl
90522 Oberasbach
CROATIA
www.bft-torantriebe.de
BFT ADRIA D.O.O.
UNITED KINGDOM 51218 Drazice (Rijeka)
BFT AUTOMATION UK LTD www.bft.hr
Stockport, Cheshire, SK7 5DA
www.bft.co.uk
PORTUGAL AUSTRALIA
BFT SA-COMERCIO DE BFT AUTOMATION AUSTRALIA
AUTOMATISMOS E MATERIAL DE PTY LTD
SEGURANCIA Wetherill Park (Sydney)
3020-305 Coimbra www.bftaustralia.com.au
www.bftportugal.com
U.S.A.
CZECH REPUBLIC BFT USA
BFT CZ S.R.O. Boca Raton
Praha www.bft-usa.com
www.bft.it
CHINA
TURKEY BFT CHINA
BFT OTOMATIK KAPI SISTEMELERI
Shanghai 200072
SANAY VE www.bft-china.cn
Istanbul
UAE
www.bftotomasyon.com.tr
BFT Middle East FZCO
RUSSIA Dubai
BFT RUSSIA
111020 Moscow
www.bftrus.ru
DW-RRI-30
110
220-240 Vac
+ 60°C
50 Hz
IP 55
- 30 °C
500 W max.
433.42 Mhz
2 x 0,75 mm 2
H05 RR-F
D812067 00500_01 02-10-13 121182A
40
B
220-240 Vac
A
C
