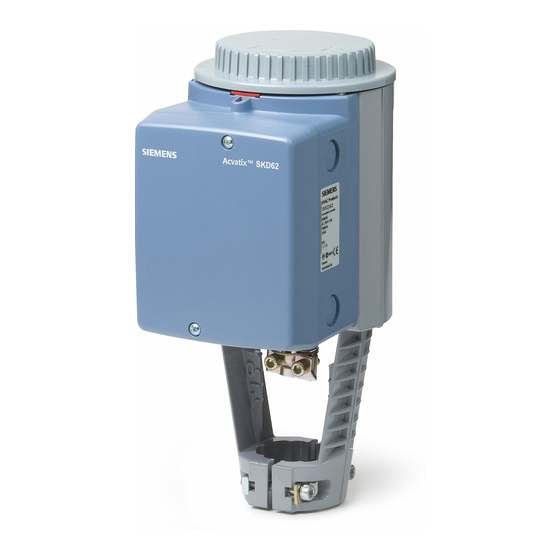

Servomoteur de vanne électronique SKD...U
Description du produit
L'actionneur SKD...U nécessite une alimentation
24 V~ pour commander une vanne Flowrite™ série
599 d'une course de 20 mm (3/4 po).
Numéros de référence produits
Sans RAZ
SKD60U
SKD82.50U
Notices de danger
AVERTISSEMENT
ATTENTION
Outils nécessaires
•
Clé mâle (Allen) 5 mm
•
Tournevis d'électricien
Temps d'installation
20 minutes pour câbler un servomoteur monté en usine
45 minutes pour remplacer un servomoteur sur site
Conditions requises
AVERTISSEMENT :
Si l'installation du servomoteur doit se
faire sur une vanne déjà en ligne, couper
les robinets d'arrêt sur la tuyauterie
(d'abord en amont, puis en aval) ou
coupez l'alimentation à la pompe afin de
permettre à la pression différentielle et
statique dans la vanne de baisser.
Item Number: 129-217F, Rev. CA
RAZ
SKD62U
SKD82.51U
Risque d'accident grave ou
mortel si la procédure n'est
pas suivie comme indiquée.
Risque de dégâts matériels
ou pertes de données si
l'utilisateur ne suit pas la
procédure comme indiquée.
Figure 1. Position de montage permise.
Utilisation de la protection contre
les intempéries
Le SKD doit être monté verticalement. Des instructions
de montage détaillées pour la protection contre les
intempéries sont livrées avec ce produit.
REMARQUE : L'empreinte défonçable supérieure doit
être utilisée pour l'installation de la protection contre
les intempéries (figure 16).
Figure 2. Position de la protection contre les
intempéries.
Installation
Si vous montez un servomoteur sur une nouvelle
vanne, commencer par les instructions de la figure 3.
Notice d'installation
Document n° 129-217F
24 septembre 2018
Page 1 of 6
