Montage
22

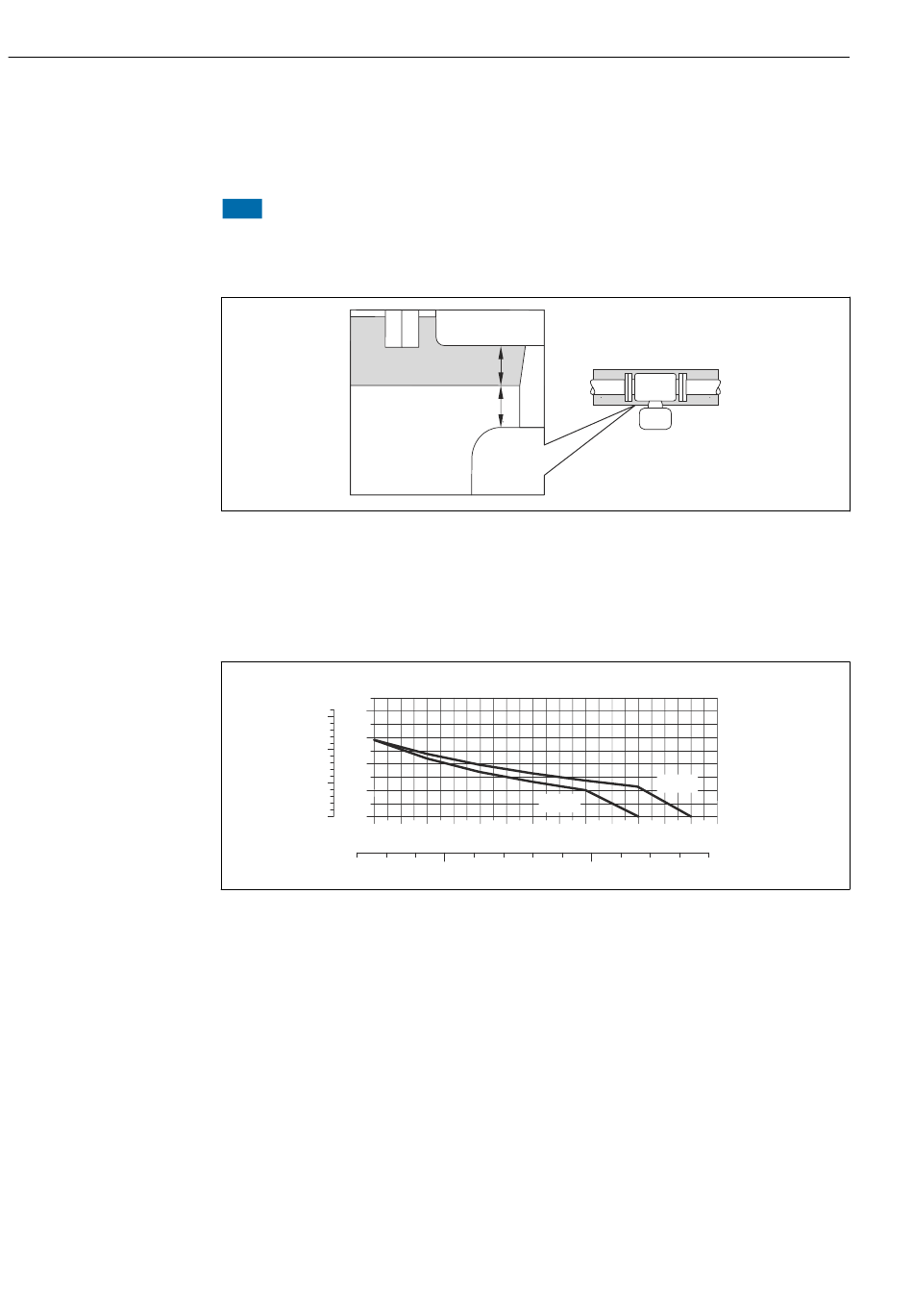

Isolation thermique
Pour certains produits, il est important que la chaleur de rayonnement du capteur vers le
transmetteur soit aussi faible que possible. Différents matériaux sont utilisables pour
l' i solation.
AVIS
Surchauffe de l'électronique de mesure par l'isolation thermique !
‣
Respecter la hauteur d' i solation maximale au niveau du col du transmetteur, afin que la
tête du transmetteur reste entièrement libre.
a Distance minimale avec l' i solation
t Epaisseur de l' i solation
L' é cart minimal entre le boîtier du transmetteur et l' i solation est de 10 mm (0,39 in), si
bien que la tête de transmetteur reste complètement dégagée.
Epaisseur de l'isolation pour la version sans tube d'extension
t
[in] [mm]
40
1.5
30
1.0
20
0.5
10
0 0
80
 6 Epaisseurs d' i solation recommandées en fonction de la température du produit et ambiante
t Epaisseur de l' i solation
T Température du produit
m
T Epaisseur de l' i solation pour une température ambiante de T
40(104)
T Epaisseur de l' i solation pour une température ambiante de T
60(140)
Epaisseur de l'isolation pour la version avec tube d'extension
Tube d' e xtension pour une gamme de température étendue, variante de commande "Option
capteur", option CG ou variante de commande "Matériau tube de mesure", option TD, TG :
t
a
T
60 (140)
90 100 110 120
200 250
Proline Promass P 100 HART
T
40 (104)
130 140
[°C]
T
m
[°F]
290
= 40 °C (104 °F)
a
= 60 °C (140 °F)
a
