Manuels Connexes pour thomann the t.mix xmix 1202 FX USB
Sommaire des Matières pour thomann the t.mix xmix 1202 FX USB

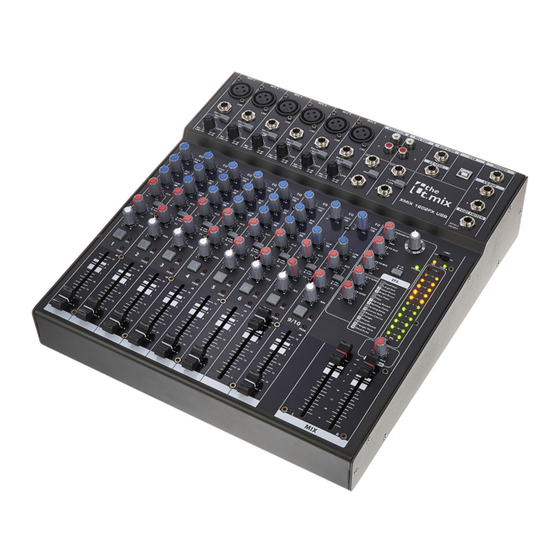

- Page 1 xmix 1202 FX USB Mixeur...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 12.03.2024, ID : 422794 (V2)
- Page 3 Table des matières Table des matières Remarques générales......................5 1.1 Symboles et mots-indicateurs..................5 Consignes de sécurité......................6 Performances..........................8 Installation et mise en service..................9 Connexions et éléments de commande..............10 Données techniques......................16 Câbles et connecteurs......................18 Protection de l'environnement..................20 xmix 1202 FX USB Mixeur...
- Page 4 xmix 1202 FX USB Mixeur...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce document.
- Page 6 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à amplifier, mixer et lire les signaux provenant des appareils audio, des instruments de musique et des microphones. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 7 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en raison de tensions élevées ! L’appareil peut être endommagé en cas d’utilisation avec une tension incorrecte ou en raison de pics de tension. Dans certains cas, les surtensions peuvent aussi présenter un risque de blessure et d’incendie. Assurez-vous que les indications de tension de l’appareil concordent avec le réseau électrique local avant de brancher l’appareil.
- Page 8 Performances Performances Pupitre de mixage 10 canaux avec processeur FX intégré 6 mono canaux (MIC, Line) avec Low Cut Égaliseur de tonalité 3 bandes et régulateur de balance 2 canaux stéréo avec égaliseur de tonalité 2 bandes et régulateur de balance Sortie Control-Room G/D (prise jack en 6,35 mm) Entrée supplémentaire via Cinch (Stereo In / Rec Out) 1 ×...
- Page 9 Installation et mise en service Installation et mise en service Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dom‐ mage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entrepo‐ sage afin de protéger l’appareil des secousses, de la poussière et de l’humidité...
- Page 10 Connexions et éléments de commande Connexions et éléments de commande Bande de canal mono MIC 1 1 [MIC] | Entrée mono XLR symétrique pour raccorder un microphone 2 [LINE] | Entrée jack 6,3 mm pour raccorder une source audio avec niveau ö...
- Page 11 Connexions et éléments de commande Bande de canal stéréo 14, 16 [STEREO IN] | Prises cinch pour raccorder des sources stéréo. STEREO I N REC OUT 15, 17 [REC OUT] | Sorties Line avec prises cinch pour raccorder des appareils d'en‐ registrement.
- Page 12 Connexions et éléments de commande Section d'effets, AUX 34 [PARAMETER] | Bouton rotatif pour régler le paramètre principal de l'effet PAR AMETER sélectionné. 35 [FX TO AUX] | Bouton rotatif pour régler la part d'effet présente à la sortie [AUX SEND]. FX TO AU X SIGNAL 36 [FX TO MIX] | Bouton rotatif pour régler la part d'effet au signal somme.
- Page 13 Connexions et éléments de commande +48V +48V POWER CR & P HONES (PFL) CR & P HONES LED [+48 V] | Cette LED est allumée quand l'alimentation fantôme est active. Commutateur [+48V] | Quand ce commutateur est sur ON, une alimentation fantôme de 48 V pour le fonctionne‐...
- Page 14 Face arrière D AT E C O D E : S E R IA L N o : Thomann GmbH MAIN OUTPUTS Hans- Thomann- Str. 1 96138 B urgebrach German y Made in China C A U T I O N...
- Page 15 Connexions et éléments de commande Exemple de raccordement – Homere‐ cording avec ordinateur xmix 1202 FX USB Mixeur...
- Page 16 Données techniques Données techniques Raccords d’entrée Alimentation électrique Connecteur d’alimentation CEI C14 Entrée de microphone Type 6 × prises encastrées XLR, à 3 pôles, symétri‐ ques Niveau max. + 4 dBu ± 1 dBu Impédance 6 kΩ, symétrique 3 kΩ ±200 Ω, asymétrique Entrée Line Type 6 ×...
- Page 17 Données techniques Effets 16 au total 2 × Reverb Hall 2 × Reverb Room 2 × Reverb Plate 1 × Spring Reverb 2 × Delay 2 × Chorus Flanger Phaser Gated Reverb Flanger Reverb Vocal Echo Amplification du signal Entrée Mic, adaptable 44 dB (–16 ~ –60 dB) canal mono Line...
- Page 18 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 19 Câbles et connecteurs Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) Fiche XLR (asymétrique) Masse, blindage Signal Ponté avec broche 1 Connexions Cinch Le dessin et le tableau montrent le brochage d'un connecteur Cinch. Signal Terre xmix 1202 FX USB...
- Page 20 écologiques à la mise au rebut. Profitez de la possibilité d'une reprise gratuite de votre ancien appareil par Thomann GmbH. Informez-vous sur les conditions actuelles à l'adresse www.thomann.de. Si l'ancien appareil contient des données personnelles, effacez ces données avant la mise au rebut.
- Page 21 Remarques xmix 1202 FX USB Mixeur...
- Page 22 Remarques xmix 1202 FX USB Mixeur...
- Page 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
