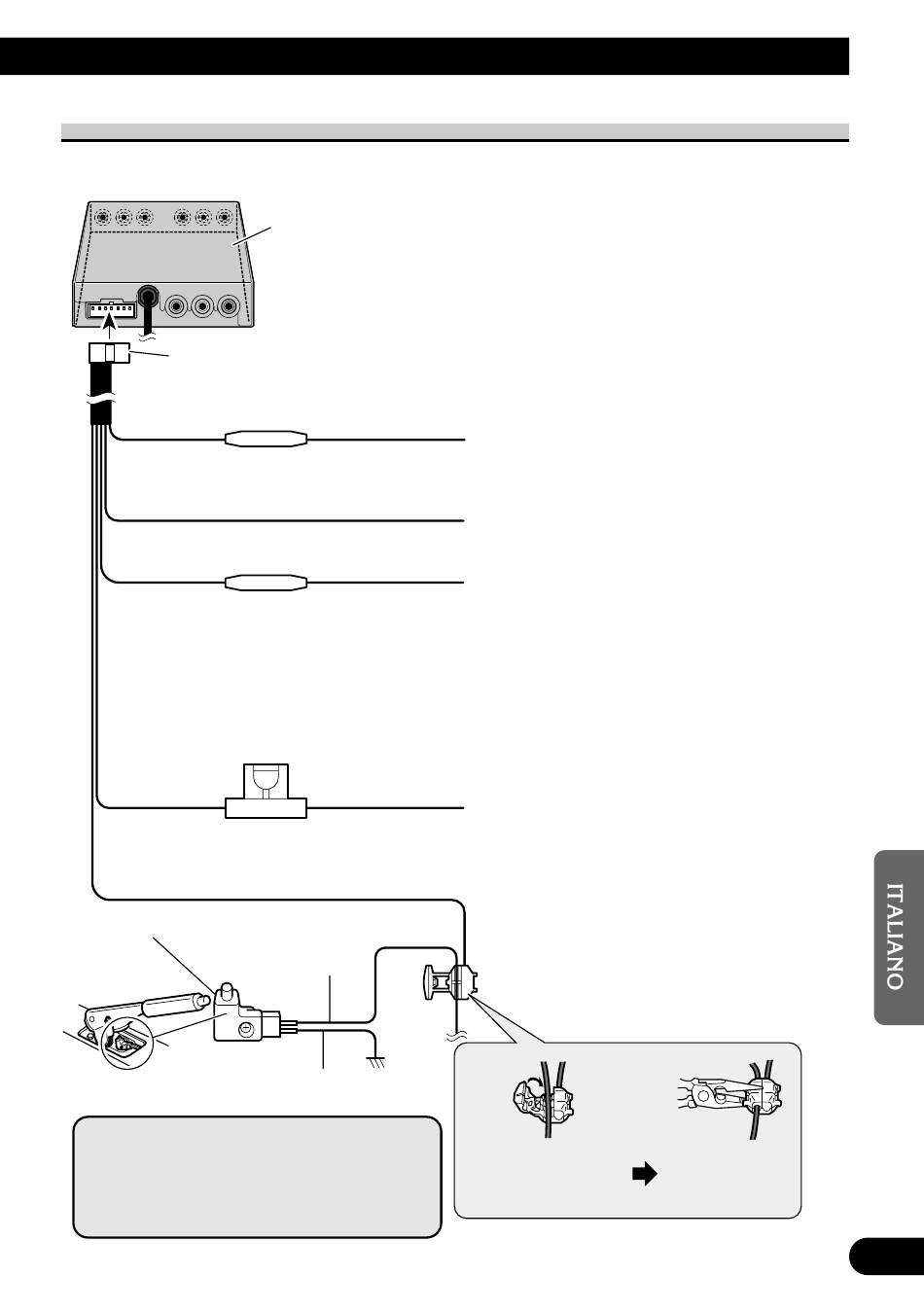

Collegamento del cavo di alimentazione
Cavo di alimentazione
Resistore fusibile
Resistore fusibile
Portafusibile (4A)
Interruttore del freno di stazionamento
Lato alimentazione
Nota:
• La posizione dell'interruttore del freno di
stazionamento dipende dal modello di vei-
colo. Per dettagli consultare il manuale
del veicolo o il concessionario.
Unità a scomparsa
Lato del terreno
Arancione/bianco
Al terminale dell'interruttore di illuminazione.
Nero (massa)
Al corpo (metallo) del veicolo.
Rosso
Al terminale elettrico controllato dall'interruttore di
accensione (12 V CC) ON (attivato)/
OFF (disattivato).
Non collegare questo cavo a terminali di
alimentazione sempre sotto tensione. Se il cavo
viene collegato a tali terminali, la batteria dell'auto
può scaricarsi.
Giallo
Al terminale sempre sotto tensione indipendente-
mente dalla posizione dell'interruttore di accen-
sione.
Luce verde
Usato per individuare lo stato attivato/disattivato
del freno di stazionamento. Questo cavo deve essere
collegato al lato alimentazione dell'interruttore del
freno di stazionamento.
Metodo di collegamento
Fissare il cavo del lato
alimentazione
dell'interruttore del
freno di stazionamento.
Fissare
saldamente con
pinze a punta.
22
