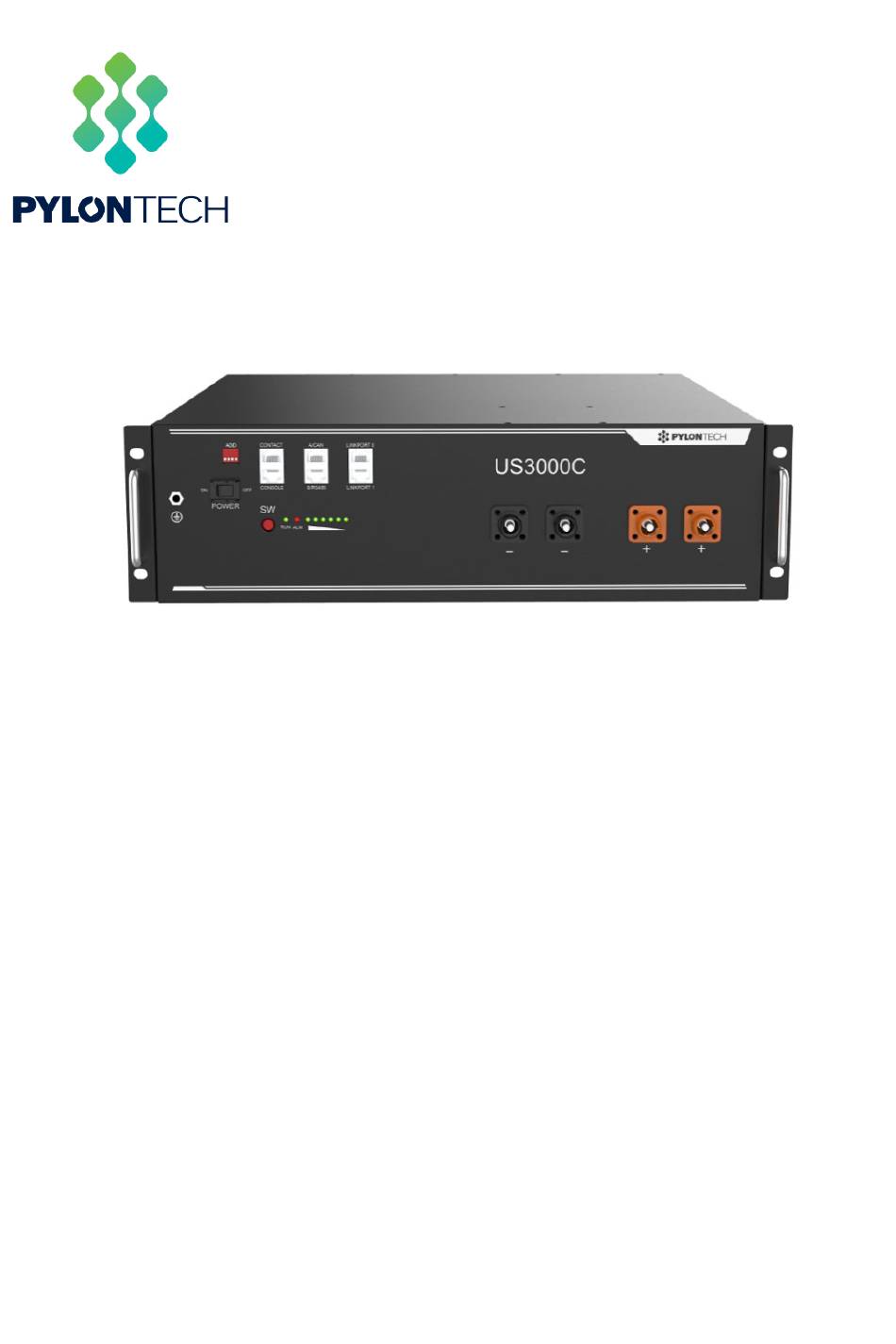

- Page 1 Batterie Li-ion rechargeable Manuel d'utilisation de l'US3000C Version d'informations : V1.0 5PMPA08-00222...
- Page 3 Ce manuel présente l'US3000C de Pylontech. Veuillez lire ce manuel avant d'installer la batterie et suivre attentivement les instructions pendant le processus d'installation. En cas de confusion, veuillez contacter Pylontech immédiatement pour obtenir des conseils et des éclaircissements. 1. Symboles sur l'étiquette, le manuel et le produit 2.
- Page 4 1. Symboles sur l'étiquette, le manuel et le produit Prudence! Avertissement! Rappel. Informations relatives à la sécurité. Le risque de défaillance du système de batterie ou du cycle de vie est réduit. N'inversez pas la connexion du positif et du négatif. Ne pas placer à...
- Page 5 L'étiquette de certificat pour EMC. Étiquette relative à la directive relative aux déchets d'équipements électriques et électroniques (DEEE) (2012/19/UE) L'étiquette de certificat de sécurité du TÜV Rheinland. 2. Précautions de sécurité Rappel 1) Il est important et nécessaire de lire attentivement le manuel d'utilisation (dans les accessoires) avant d'installer ou d'utiliser la batterie.
- Page 6 12) Ne connectez pas directement la batterie au câblage solaire PV. 13) Les demandes de garantie sont exclues pour les dommages directs ou indirects dus aux éléments ci-dessus. 14) Il est interdit d'insérer tout objet étranger dans n'importe quelle partie de la batterie Avertissement 2.1 Avant la connexion 1) Après le déballage, veuillez d'abord vérifier le produit et la liste de colisage.
- Page 7 6) Veuillez ne pas ouvrir, réparer ou démonter la batterie, sauf par le personnel de Pylontech ou autorisé par Pylontech. Nous n'assumons aucune conséquence ni responsabilité connexe en raison d'une violation des opérations de sécurité ou d'une violation des normes de sécurité de conception, de production et d'équipement.
- Page 8 15) Compatible avec les US2000C, US3000 et US2000. Mélange utilisant la priorité de la batterie principale : US3000C>US2000C>US3000>US2000 Pour le même type de module, utilisez toujours la dernière unité de production comme maître. * Mélange utilisant l'option de déploiement de batterie :...
- Page 9 3.2 Spécifications US3000C Paramètres de base Tension nominale (V) 3552 Capacité nominale (Wh) 3374.4 Capacité utilisable (Wh) 442*420*132 Dimensions (mm) Poids (kg) 44,5 ~ 53,5 Tension de décharge (V) 52,5 ~ 53,5 Tension de charge (V)
- Page 10 Cycle de vie (cycle)* Référence aux normes CEI62619, CEI63056, CEI62040, CEI62477-1, UL1973,U1642,UL9540A, VDE2510-50, CEI61000-6-2, CEI61000-6-3, UN38.3 * Le cycle de vie est défini en fonction de conditions de fonctionnement spécifiques. Pour plus de détails, veuillez vérifier auprès de l'équipe de service Pylontech.

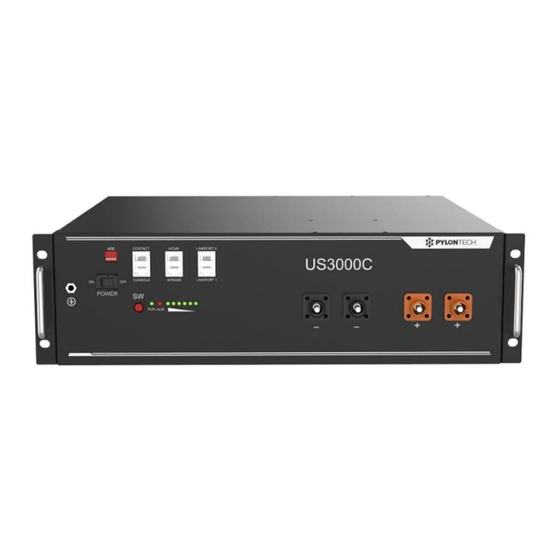

- Page 11 3.3 Instruction d'interface de l'équipement Interrupteur ON : prêt à allumer. OFF : mise hors tension. Pour le stockage ou l'expédition. Commencer Allumer : appuyer pendant plus de 0,5 s pour démarrer le module de batterie. Éteindre : appuyer pendant plus de 0,5 s pour éteindre la batterie. Éclairage LED vert pour indiquer l'état de fonctionnement de la batterie Alarme LED rouge clignotant pour indiquer que la batterie a une alarme ;...
- Page 12 Basé sur la conception du BMS, le commutateur DIP est déployé physiquement de manière inversée. Par exemple: Le correspondant Dip2 Dip3 Statut Trempette1 Trempette4 position de l'interrupteur RS485 : 115200 Borne CAN résistance : connectée RS485:9600 PEUT Terminal résistance : connectée RS485 : 115 200 PEUT Terminal...
- Page 13 Tension du signal de demande de sortie ≤25 V 500 Kbit/s. 120Ω. Pour la connexion au LV-HUB, à l'onduleur ou à la batterie supérieure. RS485 9600 ou 115200 bps.120Ω. Pour connexion à un onduleur ou à une batterie esclave. Lier les ports 0, 1 pour la communication entre plusieurs batteries parallèles.
- Page 14 Indicateurs d'état LED Condition COURIR Éteindre ● ● ● ● ● ● ● ● Allumer ● Inactif/Normal Montrer le social ; flash LED le plus élevé ● Charge allumé : 0,5 s ; éteint 0,5 s ● Décharge Montrer soc Alarme ALR : ●;...
- Page 15 4. Guide de manipulation sécuritaire des piles au lithium 4.1 Diagramme schématique de la solution 4.2 Étiquette de danger...
- Page 16 4.3 Outils Coupe-fil Tournevis Pince à sertir modulaire NOTE Utilisez des outils correctement isolés pour éviter les chocs électriques accidentels ou les courts- circuits. Si les outils isolés ne sont pas disponibles, couvrez toutes les surfaces métalliques exposées des outils disponibles, à l'exception de leurs pointes, avec du ruban isolant. 4.4 Équipement de sécurité...
- Page 17 5. Installation et fonctionnement 5.1 Éléments du colis Déballage et vérification de la liste de colisage 1) Pour le module de batterie : -Module de batterie - Deux câbles d'alimentation 4AWG et un câble de communication RJ45 -Câble de mise à la terre 10AWG 1000...
- Page 18 2) Pour les kits de câbles externes : NOTE Les câbles d'alimentation et de communication pour se connecter à l'onduleur font partie d'un kit de câbles externes, qui n'est pas inclus dans le carton d'emballage de la batterie. Ils se trouvent dans une autre petite boîte de câbles.
- Page 19 5.2 Lieu d'installation Assurez-vous que l'emplacement d'installation remplit les conditions suivantes : 1)La zone est complètement étanche 2)Le sol est plat et de niveau. 3)Il n'y a pas de matériaux inflammables ou explosifs. 4)La température ambiante est comprise entre 0°C et 50°C. 5)La température et l'humidité...
- Page 20 5.3 Mise à la terre Les câbles de mise à la terre doivent être des câbles jaune-vert de 10 AWG ou plus. Après la connexion, la résistance du point de mise à la terre de la batterie au point de connexion à la terre de la pièce ou du lieu installé...
- Page 21 5.4 Placer dans une armoire ou des racks Placez les modules de batterie dans l'armoire et connectez les câbles : 1)Mettez la batterie dans l'armoire 2)Enfoncez les 4 vis 3)Connectez les câbles entre les modules de batterie 4)Connectez les câbles à l'onduleur...
- Page 23 5.5 Mettre entre parenthèses 1) Démontez les 2 supports de batterie.
- Page 24 2) Placez la batterie dans 2 supports. 3) Utilisez 4 trous de positionnement, empilez les piles ensemble. Et connectez les 4 casiers ensemble.
- Page 25 4) Maximum 4 en pile. NOTE Après l'installation, n'oubliez pas de vous inscrire en ligne pour bénéficier de la garantie complète : http://www.pylontech.com.cn/service/support Prudence 1) Suivez les politiques locales de sécurité électrique et d'installation, un disjoncteur approprié entre le système de batterie et l'onduleur pourrait être nécessaire.
- Page 26 5.6 Disjoncteur approprié 1) La tension nominale doit être ≥60 V CC. FairePASutilisez un disjoncteur CA. 2) Le type de disjoncteur doit être de type C (recommandé) ou de type D. 3) Le courant nominal doit correspondre à la conception du système : il doit prendre en compte le courant continu du côté...
- Page 27 3) Appuyez sur le bouton rouge SW de la batterie principale pour l'allumer, tous les voyants LED de la batterie s'allumeront un par un à partir de la batterie principale:...
- Page 28 Note: 1) Après la mise sous tension du module de batterie, la fonction de démarrage progressif prend 3 secondes pour s'activer. Après le démarrage progressif, la batterie est prête à délivrer une puissance élevée. 2) Lors d'une extension de capacité ou d'un remplacement, si vous mettez en parallèle différents SOC/ tension de module, veuillez maintenir le système en veille pendant ≥15mins ou jusqu'à...
- Page 29 5.9 Mode multigroupe Par RS485 : PAS besoin de LV-HUB. Connectez d'abord le câble d'alimentation : 1) Chaque paire de câbles contient un courant constant de 100A maximum. Connecter suffisamment de paires de câbles en fonction du calcul du courant du système. 2) Un disjoncteur de protection approprié...
- Page 30 Par CAN : Connecter d'abord le câble d'alimentation : 1) Chaque paire de câbles contient un courant constant de 100 A maximum. Connecter suffisamment de paires de câbles en fonction du calcul du courant du système. 2) Un disjoncteur de protection approprié entre le système de batterie et l'onduleur est nécessaire. 3) Connecter le câble d'alimentation du LV-HUB 4) S'assurer que tous les dipswitchs sont sur X0XX, puis mettre les batteries sous tension.
- Page 31 6. Dépannage 6. Recherche de pannes - Problème lié à la communication Impossible de communiquer avec un onduleur figurant sur la liste des appareils compatibles. Conditions possibles : 1) RS485 : débit en bauds. Vérifier le dip switch1, le régler sur le bon et redémarrer. Toutes les batteries maîtres doivent être identiques.
- Page 32 b) Température : Au-dessus de 60℃ ou en dessous de -10℃, la batterie ne peut pas fonctionner. Solution : déplacer la batterie dans la plage de température normale de fonctionnement entre 0℃ et 50℃. c) Courant : si le courant dépasse 90A, la protection de la batterie s'active. Solution : Vérifier si le courant est trop important ou non, si c'est le cas, modifier les réglages du côté...
- Page 33 Tension de cellule supérieure à 4 V ou tension de module supérieure à 55,5 V. Solution:Le système de batterie nécessite une communication correctement établie avec l'onduleur et des réglages corrects sur l'onduleur pour fonctionner en toute sécurité.Vérifiez le réglage de l'onduleur ou du chargeur, la tension de charge doit être de 53,2 ~ 52,5 Vdc ; Vérifiez la communication entre le système de batterie et l'onduleur, qu'elle soit établie ou non ;...
- Page 34 3) Batteries humides Si la batterie est mouillée ou immergée dans l'eau, ne laissez personne y accéder, puis contactez Pylontech ou un revendeur agréé pour obtenir une assistance technique. Couper l'alimentation électrique du côté de l'onduleur. 4) Batteries endommagées Les batteries endommagées sont dangereuses et doivent être manipulées avec le plus...
- Page 35 8. Remarques Recycler et éliminer Dans le cas où une batterie (en état normal ou endommagée) doit être éliminée ou recyclée, elle doit suivre la réglementation locale en matière de recyclage (c'est-à-dire le règlement (CE) n° 1013/2006 de l'Union européenne) pour être traitée et utiliser les meilleures techniques disponibles pour obtenir un résultat pertinent.
