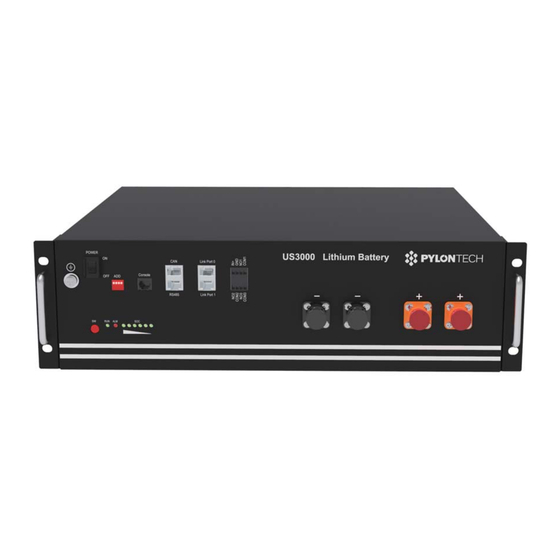

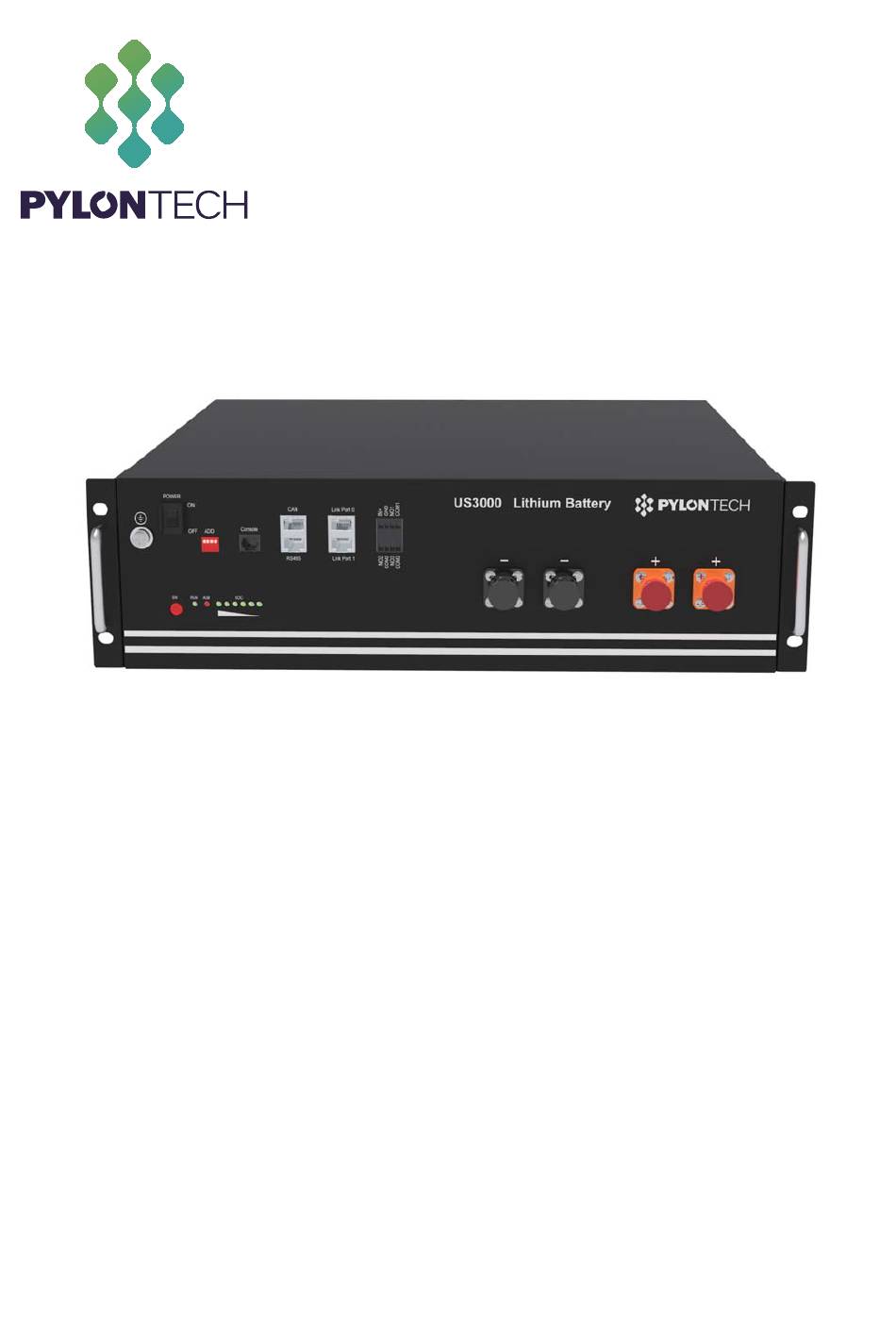

- Page 1 Rechargeable Li-ion rechargeable US3000 Manuel produit Version d'information: 2.1...
-
Page 2: Table Des Matières
Ce manuel présente US3000 de Pylontech. S'il vous plaît lire ce manuel avant d'installer la batterie et suivez attentivement les instructions au cours du processus d'installation. Toute confusion, s'il vous plaît contacter Pylontech pour obtenir des conseils et des éclaircissements. -
Page 3: Mesures De Sécurité
1. Mesures de sécurité rappelant 1) Il est très important et nécessaire de lire le manuel d'utilisation attentivement (dans les accessoires) avant d'installer ou d'utiliser la batterie. Le défaut de le faire ou de suivre des instructions ou des avertissements dans ce document peut entraîner un choc électrique, des blessures graves ou la mort, ou peut endommager la batterie, ce qui rend potentiellement inutilisable. -
Page 4: En Utilisant
5) En cas d'incendie, seul extincteur à poudre sèche peut être utilisée, les extincteurs liquides sont interdits; 6) S'il vous plaît ne pas ouvrir, réparer ou de démonter la batterie, sauf le personnel de Pylontech ou autorisés par Pylontech. Nous ne nous engageons pas de conséquences ou responsabilités connexes qui, en raison de la violation de l'opération de sécurité... -
Page 5: Introduction
élevée, l'espace d'installation limité, de charge limité et longue durée de vie. US3000 a intégré dans le système de gestion de la batterie BMS, qui peut gérer et surveiller les informations de cellules, y compris la tension, le courant et la température. -
Page 6: Spécifications
2.2 Spécifications 442,00 132,00 482,6 465,00 Paramètres de base US3000 Tension nominale (V) Capacité nominale (Wh) 3552 Capacité utile (Wh) 3200 Dimension (mm) * 420 * 442 132 Poids (kg) Tension de décharge (V) 45 ~ 53,5 Charge Tension (V) 52,5 ~ 53,5 Recommander charge / décharge Courant (A) -
Page 7: Équipement Instruction Interface
2.3 Équipement Instruction Interface Cette section décrit le panneau avant et arrière des fonctions d'interface. US3000 avant Produit Interface Interrupteur Interrupteur d'alimentation: pour allumer / éteindre toute attente BMS de la batterie, aucune sortie de puissance. ALLUMÉ ÉTEINT ON / OFF lumière: éclairage LED vert pour montrer l'interrupteur d'alimentation est en marche et le BMS a l'électricité (pas de sortie de puissance). -
Page 8: Définition Du Port Rj45 Pin
Adresse de la batterie esclave sera automatiquement attribué. Une batterie maître peut superviser 7 batteries esclave (maximum 8 batteries de chaque groupe de la batterie). Plusieurs groupes de batteries doivent configurer les batteries de maître de l'interrupteur ADD. (Se référer au chapitre 4 / D) Dip2 DIP3 Dip4 Groupe numéro d'adresse... -
Page 9: Définition Du Rj11 Port Pin
Définition du RJ11 Port Pin Non. 232 Pin Bornes d'alimentation bornes de câble d'alimentation: il y a deux paires de bornes de même fonction, une se connecter à l'équipement, l'autre en parallèle avec une autre module de batterie pour accroître la capacité. Pour chaque module unique, chaque terminal peut réaliser la charge et la fonction de décharge. - Page 10 Instructions Voyants État RUN ALR Éteindre Puissance en cas d'inactivité / normal Afficher SGG; le plus élevé flash LED Charge sur: 0,5s; off 0.5s Décharge Afficher SGG Alarme ALR:; D'autres LED sont les mêmes que ci-dessus. Erreur système / Protect flash, sur: 0,3s;...
-
Page 11: La Manipulation Des Batteries Au Lithium Guide
3. Manipulation des batteries au lithium Guide 3.1 Schéma de la solution ONDULEUR PV MATRICE Réseau public charge locale MODULE DE BATTERIE 3.2 Explication des Symbole * Ne pas débrancher ou démonter par du personnel non professionnel. Ne laissez pas tomber, se déformer, l'impact, coupé ou harpon avec un objet pointu. Ne placez pas à... -
Page 12: Outils
3.3 Outils Les outils suivants sont nécessaires pour installer la batterie Coupe-fil Modulaire Crimping Plier Tournevis REMARQUE Utiliser des outils correctement isolés pour éviter les chocs ou les courts-circuits électriques accidentels. Si des outils isolés ne sont pas disponibles, couvrir toutes les surfaces métalliques exposées des outils disponibles, à... -
Page 13: Installation
Les câbles à la terre utilisent des câbles jaune-vert 10AWG. la mise à la terre des modules US3000 sont basées sur le métal toucher directement entre la surface du module et la surface de la crémaillère. Donc, il n'a pas besoin de câbles de terre du tout. Si utilise rack normale, il peut enlever la peinture à l'endroit correspondant. - Page 14 2) Pour le système de batterie se connecte à l'onduleur: Deux longs câbles d'alimentation (capacité actuelle 120A) et un câble de communication pour chacun des systèmes de stockage d'énergie: Deux longs câbles d'alimentation (capacité actuelle 120A) et un câble de communication pour chacun des systèmes de stockage d'énergie: Deux longs câbles d'alimentation (capacité...
-
Page 15: Installation Emplacement
4.2 Installation Emplacement Assurez-vous que l'emplacement d'installation répond aux conditions suivantes: La zone est complètement étanche à l'eau. Le plancher est plat et de niveau. Il n'y a pas de matières inflammables ou explosives. La température ambiante est comprise dans l'intervalle de 0 ° C à 50 ° C. La température et l'humidité est maintenue à un niveau constant. - Page 16 Mettez la batterie dans l'armoire; Visser les vis 4 pcs; Connecter les câbles entre les modules de batterie connecter les câbles à l'inverseur 14/23 19BQSV0102...
- Page 17 B. Mise sous tension Vérifiez tous les câbles de câble d'alimentation et de la communication. (1) Mettre sous tension Allumez tous les modules de la batterie: (2) L'un avec vide (2) L'un avec vide (2) L'un avec vide (2) L'un avec vide (2) L'un avec vide (2) L'un avec vide Lien Port 0...
-
Page 18: Installation Avec Support
(3) Appuyez sur la bouton rouge de batterie maître mettre sous tension, toute la batterie d'éclairage à LED sera sur une par (3) Appuyez sur la bouton rouge de batterie maître mettre sous tension, toute la batterie d'éclairage à LED sera sur une par (3) Appuyez sur la bouton rouge de batterie maître mettre sous tension, toute la batterie d'éclairage à... - Page 19 19BQSV0102 17/23...
- Page 20 Visez au 4 de l'emplacement Pin pare et l'emplacement du trou, empiler les piles ensemble. Et HASP les 4 agraffes ensemble. 18/23 19BQSV0102...
- Page 21 Maximum 4 piles peuvent être empilés athwart Une ou deux batteries peuvent être empilés sidelong Connexion des câbles et systèmes de batteries de démarrage sont les mêmes que l'installation de l'armoire. 19BQSV0102 19/23...
-
Page 22: Plusieurs Groupes Batterie Can / Rs485 Communication Connexion Câble
REMARQUE Après l'installation, ne pas oublier de vous inscrire en ligne pour la garantie complète: http://www.pylontech.com.cn/service/support REMARQUE Pour éviter impulsion de courant de l'onduleur ajouter sur la rive de la batterie. Commence onduleur premier ou allumer le disjoncteur entre la batterie et l'onduleur après toutes les batteries raccordés sous tension. - Page 23 19BQSV0102 21/23...
-
Page 24: Étapes De Dépannage
5. Étapes de dépannage détermination 5.1 Problème basée sur: 1) Que la batterie peut être activée ou non; 2) Si la batterie est allumé, vérifiez le voyant rouge est éteint, clignotant ou éclairage; 3) Si le voyant rouge est éteint, vérifiez si la batterie peut être chargée / déchargée ou non. 5.2 Etapes de détermination préliminaires: 1) La batterie ne peut pas allumer, allumer les lumières sont tous pas d'éclairage ou clignotant. -
Page 25: Situations D'urgence
