Batterie phosphate lithium-ion
Manuel produit PowerCube x1
batterie H48050
No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park
Pudong, Shanghai 201203, China Zip Code: 201203
1 / 23
Pylon Technologies Co., Ltd.
Email:
service@pylontech.com.cn
Website:
http://www.pylontech.com.cn
Tel: 021-51317697
Fax: 021-51317698
17PIXV1101
Publicité
Table des Matières
Manuels Connexes pour Pylontech PowerCube-X1
Sommaire des Matières pour Pylontech PowerCube-X1
- Page 1 Batterie phosphate lithium-ion Manuel produit PowerCube x1 batterie H48050 Pylon Technologies Co., Ltd. No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park Pudong, Shanghai 201203, China Zip Code: 201203 Tel: 021-51317697 Fax: 021-51317698 Email: service@pylontech.com.cn Website: http://www.pylontech.com.cn 1 / 23 17PIXV1101...
-
Page 2: Table Des Matières

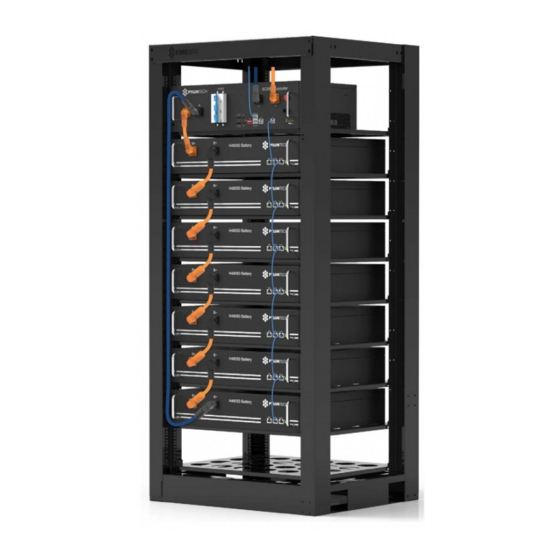

Ce manuel présente le PowerCube-X1 de Pylontech. PowerCube-X1 est un système de stockage à batterie lithium-ion phosphate haute tension. Veuillez lire ce manuel avant d'installer la batterie et suivez attentivement les instructions pendant le processus d'installation. En cas de confusion, veuillez contacter Pylontech immédiatement pour obtenir des conseils et des éclaircissements. -
Page 3: Précautions De Sécurité
5) En cas d'incendie, seul un extincteur à poudre sèche peut être utilisé, les extincteurs liquides sont interdits; 6) Veuillez ne pas ouvrir, réparer ou démonter la batterie à l'exception du personnel de Pylontech ou autorisé par Pylontech. Nous n'assumons aucune conséquence ou responsabilité connexe en cas d'une violation du fonctionnement de sécurité... - Page 4 4 / 23 17PIXV110 0 1...
-
Page 5: Introduction
2. Introduction PowerCube-X1 est un système de stockage de batterie haute tension basé sur une batterie au lithium fer phosphate, est l'un des nouveaux produits de stockage d'énergie développés et produits par Pylontech, il peut être utilisé pour soutenir une alimentation fiable pour divers types d'équipements et de systèmes. -
Page 6: Spécifications
2.2 Spécifications 2.2.1 Système batteries 6 / 23 17PIXV110 0 1... - Page 7 PowerCube-X1 Objet (336V50AH) Technologie cellules Li-ion (LFP) Capacité du système de batterie (kWh) 16.8 Tension du système de batterie (V Capacité du système de batterie (Ah) Nom du contrôleur de batterie SC0500-100 Nom du module de batterie H48050 Quantité de module de batterie (pcs) Capacité...
- Page 8 2.2.2 B B attery Mod dule Objet H48050A A-15S Technologie cellule Li-ion ( LFP) Capacité du module de batterie Tension du module de batterie (Vdc) Capacité du module de batterie (Ah) Quantité de module de batterie (pcs) Capacité des cellules de batterie (Ah) Quantité...
-
Page 9: Face Avant
Face avant Bornes positives/négatives +/- Pour connecter les câbles d'alimentation en série des batteries. Etat ● ● ● Pour afficher l'état du module de batterie(Marche , Alarme et Protection Borne RS232 (Port RJ45) suivez le protocole RS232, pour le fabricant ou l'ingénieur professionnel pour le débogage ou le service. -
Page 10: Module De Contrôle (Alimentation Interne)
2.2.3 Module de contrôle (alimentation interne) Le module de commande a deux types: alimentation interne et externe. Module de contrôle (SC0500A-100S) Interface avant Borne d'alimentation +/- Pour connecter les câbles d'alimentation de la batterie en série. Interrupteur Activez / désactivez le système de batterie (module de commande et alimentation DC haute tension). Borne d'alimentation externe +/- Connectez le système de batterie à... -
Page 11: Définition Pins Port Rj45
(Port RJ45) Suivez le protocole RS232, pour la communication entre le système de batterie et l'onduleur. Borne RS232 (Port RJ45) suivez le protocole RS232, pour le fabricant ou l'ingénieur professionnel pour déboguer ou réparer. Port Link 1 (RJ45) Le port suit le protocole CAN, pour la communication entre plusieurs modules de batterie série et le module de commande. - Page 12 Clignote Mode d'économie Eteint Eteint Eteint Eteint Eteint Eteint Normal d'énergie. Veille La batterie est faible. Eteint Allumé Eteint Eteint Eteint Eteint Eteint Alarme Clignote Veille Normal Eteint Eteint Eteint Eteint Eteint Eteint Veille La LED d'indication de La LED d'indication de Allumé...
-
Page 13: Module De Contrôle De 3E Niveau (Mbms)
Module de contrôle de 3e niveau 2.2.4 MBMS est le contrôleur pour plusieurs piles de batteries en connexion parallèle. Si l'alimentation est de 220Vac, un adaptateur (220Vac à 12Vdc) sera fourni Numéro Modèle MBMS1000 Plage de tension de fonctionnement 12 Vdc Interface de Communication CAN/RS485 Interface de contact sec de sortie... -
Page 14: Définition Pins Port Rj45
CAN / / RS485 RS485; CA CAN: (port RJ45) suit le protocole CAN, pour la communication entre le système de batterie et le PCS. RS485: (port RJ45) suivre le protocole RS485, pour la communication entre le système de batterie et le PCS Borne RS232 RS23 (Port RJ45) suivez le protocole RS232, pour le fabricant ou l'ingénieur professionnel pour le... - Page 15 Clignote Veille Normal Eteint Eteint Eteint Eteint Eteint Eteint Indique l'état de veille Normal Allumé Eteint Eteint La LED de l'indicateur de capacité la plus élevée clignote (clignote Charge Alarme Eteint Allumé Eteint 2), les autres s'allument Arrête la charge, Protection Eteint Eteint...
-
Page 16: Installation
3. Installation 3.1 Outils Les outils suivants sont nécessaires pour installer la batterie C o u p e - f i l Pince à sertir modulaire Tournevis NOTE Utilisez des outils correctement isolés pour éviter les chocs électriques accidentels ou les courts-circuits. Si des outils isolés ne sont pas disponibles, recouvrez toutes les surfaces métalliques exposées des outils disponibles, à... - Page 17 Câble d'alimentation - (Connexion Noir/1.5m/4AWG/2 Borne noire pour la série de batteries - au Surlok module de commande -) Câble d'alimentation (connexion Orange/0.18m/4AWG/1 Orange & 1 série du module de batterie) borne noire surlok Câble de communication en Noir/0.18m/8 Fil à paire torsadée cascade de batterie (0,18 m) Core Super 5e classe/RJ45 Câble de communication CAN...
-
Page 18: Emplacement D'installation
Mise à la terre: La mise à la terre des modules PowerCube-X1 repose sur un contact direct métallique entre la surface du module et la surface du rack. Il n’a donc pas besoin de câbles de mise à... -
Page 19: Installation
La température ambiante est comprise entre 0 ° C et 50 ° C La température et l'humidité sont maintenues à un niveau constant. Il y a un minimum de poussière et de saleté dans la zone MISE EN GARDE Si la température ambiante est en dehors de la plage de fonctionnement, la batterie cesse de fonctionner pour se protéger. - Page 20 Sinon, le système a besoin de beaucoup de temps pour effectuer la balance de ce module de batterie remplacé. NOTE Après l'installation, n'oubliez pas de vous inscrire en ligne pour une garantie complète: www.pylontech.com.cn/service/registration 20 / 23 17PIXV1101...
-
Page 21: Etapes De Résolution Des Problèmes
5. Etapes de résolution des problèmes 1. Si le système est allumé et que le voyant d'état du module de commande est rouge, mais que le voyant d'état du module de batterie est vert. Veuillez vérifier que la connexion du câble de communication de la batterie externe (CAN / RS485) est correcte. -
Page 22: Situations D'urgence
à un revendeur agréé. NOTE Les batteries endommagées peuvent fuir de l'électrolyte ou produire un gaz inflammable. Si de tels dommages surviennent, veuillez contacter Pylontech: service@pylontech.com.cn 22 / 23 17PIXV1101... - Page 23 Pylon Technologies Co., Ltd. No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park Pudong, Shanghai 201203, China T+86-21-51317697 | +86-21-51317698 Eservice@pylontech.com.cn Wwww.pylontech.com.cn 23 / 23 17PIXV1101...
