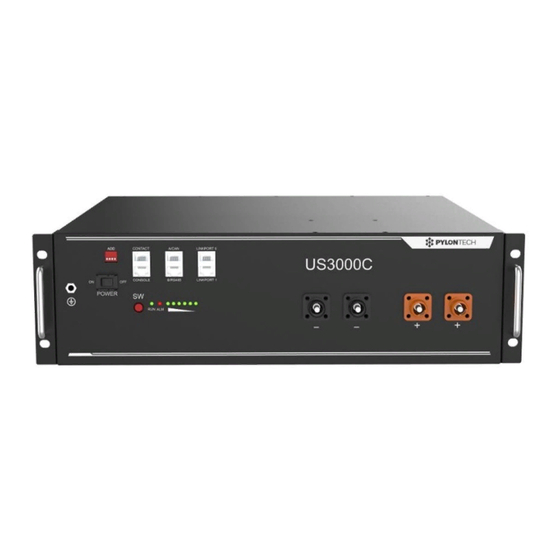

Pylontech US3000C Manuel D'utilisation
Masquer les pouces
Voir aussi pour US3000C:
- Manuel d'utilisation (36 pages) ,
- Manuel d'utilisation (36 pages)
Manuels Connexes pour Pylontech US3000C
Sommaire des Matières pour Pylontech US3000C
- Page 1 Traduit de Anglais vers Français - www.onlinedoctranslator.com Batterie Li-ion rechargeable Manuel d'utilisation US3000C Version d'information : 1.1 20CQSV0902...
- Page 3 Ce manuel présente l'US3000C de Pylontech. Veuillez lire ce manuel avant d'installer la batterie et suivez attentivement les instructions pendant le processus d'installation. En cas de confusion, veuillez contacter Pylontech immédiatement pour obtenir des conseils et des éclaircissements. 1. Précautions de sécurité...
- Page 5 1. Précautions de sécurité Rappelant 1) Il est important et nécessaire de lire attentivement le manuel d'utilisation (dans les accessoires) avant d'installer ou d'utiliser la batterie. Le non-respect de cette consigne ou le non-respect de l'une des instructions ou des avertissements contenus dans ce document peut entraîner un choc électrique, des blessures graves ou la mort, ou peut endommager la batterie, la rendant potentiellement inutilisable.
- Page 6 5) En cas d'incendie, seul un extincteur à poudre sèche peut être utilisé, les extincteurs à liquide sont interdits 6) Veuillez ne pas ouvrir, réparer ou démonter la batterie sauf le personnel de Pylontech ou autorisé par Pylontech. Nous n'assumons aucune conséquence ou responsabilité...
- Page 7 Pylontech, elle peut être utilisée pour prendre en charge une alimentation fiable pour divers types d'équipements et de systèmes. L'US3000C dispose d'un système de gestion de batterie BMS intégré, qui peut gérer et surveiller les informations sur les cellules, y compris la tension, le courant et la température.
- Page 8 décharge 14) De petite taille et léger, le standard de module intégré de 19 pouces est confortable pour l'installation et la maintenance 15) Compatible avec les US2000C, US3000 et US2000. 2.2 Spécification...
- Page 9 US3000C Paramètres de base Tension nominale (V) 3552 Capacité nominale (Wh) Capacité utile (Wh) 3374.4 442*420*132 Dimensions (mm) Poids (kg) 44,5 ~ 53,5 Tension de décharge (V) 52,5 ~ 53,5 Tension de charge (V) Courant de charge/décharge recommandé (A) Max. Courant de charge/décharge (A) 90A@15sec Courant de charge/décharge de pointe (A)
- Page 10 2.3 Instruction d'interface d'équipement Interrupteur ON : prêt à s'allumer. OFF : mise hors tension. Pour le stockage ou l'expédition. Commencer Allumer : appuyez plus de 0,5 s pour démarrer le module de batterie Éteindre : appuyez plus de 0,5 s pour éteindre la batterie. COURS Éclairage LED vert pour indiquer l'état de fonctionnement de la batterie Alarme...
- Page 11 232-TX Broche3 + 5~+12V pour le réveil Broche4* GND pour le réveil Broche5* 232-RX Broche6 232-GND Broche8 * Le signal de réveil doit ≥0.5Sec, courant entre 5~15mA. Après avoir envoyé le signal de réveil, la tension doit disparaître pour un fonctionnement normal. Contact Entrée, signal passif.
- Page 12 Définition de la broche du port RJ45 B/RS485 UNE CANETTE Doit être NULL. Broche1 Sinon, cela peut influencer le fonctionnement du BMS. Broche2 Broche3 CAN-H CAN-H (groupe unique) Broche4 CAH-L CAN-L (groupe unique) Broche5 CAN-GND CAN-GND (groupe unique) Broche6 485A 485A Broche7 485B...
- Page 13 ● clignotement, allumé : 0,3 s ; éteint : 3,7 s ● /● flash, activé : 0,5 s ; éteint : 1,5 s Fonction de base BMS Gestion et suivi Protection et alarme Fin de charge/décharge Équilibre des cellules Surtension de charge Modèle de charge intelligent Décharge sous tension Limite de courant de charge/décharge...
- Page 14 3. Guide de manipulation en toute sécurité des piles au lithium 3.1 Schéma de principe de la solution 3.2 Étiquette de danger...
- Page 15 3.3 Outils Coupe-fil Tournevis Pince à sertir modulaire REMARQUE Utilisez des outils correctement isolés pour éviter les chocs électriques accidentels ou les courts-circuits. Si des outils isolés ne sont pas disponibles, couvrez toutes les surfaces métalliques exposées des outils disponibles, à l'exception de leurs pointes, avec du ruban électrique. 3.4 Équipement de sécurité...
- Page 16 4. Installation et fonctionnement 4.1 Éléments de l'emballage Déballage et vérification de la liste de colisage 1) Pour le module de batterie : Deux câbles d'alimentation et un câble de communication pour chaque pack batterie : Câble de mise à la terre : 2) Pour le système de batterie se connecte aux onduleurs : Deux longs câbles d'alimentation (capacité...
- Page 17 3000 4.2 Lieu d'installation Assurez-vous que l'emplacement d'installation répond aux conditions suivantes : 1)La zone est complètement étanche 2)Le sol est plat et de niveau. 3)Il n'y a pas de matériaux inflammables ou explosifs. 4)La température ambiante est comprise entre 0°C et 50°C. 5)La température et l'humidité...
- Page 18 Mise en garde Si la température ambiante est hors de la plage de fonctionnement, la batterie cesse de fonctionner pour se protéger. La plage de température optimale pour le fonctionnement de la batterie est de 10°C à 40°C. Une exposition fréquente à des températures extrêmes peut détériorer les performances et la durée de vie de la batterie.
- Page 19 4.3 Mise à la terre Les câbles de mise à la terre doivent être des câbles jaune-vert de 10 AWG ou plus. Après la connexion, la résistance du point de mise à la terre de la batterie au point de connexion à la terre de la pièce ou du lieu d'installation doit être inférieure à...
- Page 20 4.4 mettre dans une armoire ou des racks Placez les modules de batterie dans l'armoire et connectez les câbles : 1)Mettre la batterie dans l'armoire 2)Vissez les 4 vis 3)Connectez les câbles entre les modules de batterie...
- Page 21 4)Connecter les câbles à l'onduleur...
- Page 22 4.5 Mettre en équerre 1) Démonter les 2 supports de batterie.
- Page 23 2) Mettez la batterie dans 2 pièces de support. 3) Utilisez 4 trous de positionnement, empilez les piles ensemble. Et connectez les 4 casiers ensemble.
- Page 24 4) Maximum 4 en pile. REMARQUE Après l'installation, n'oubliez pas de vous enregistrer en ligne pour bénéficier de la garantie complète : http://www.pylontech.com.cn/service/support Mise en garde 1) un disjoncteur approprié entre le système de batterie et l'onduleur est requis. 2) toute l'installation et le fonctionnement doivent suivre la norme électrique locale.
- Page 25 4.6 mise sous tension Vérifiez tous les câbles d'alimentation et de communication. 3) Allumez tous les modules de batterie : 4) Celui avecvidePort de liaison 0est leBatterie principaleModule, les autres sont esclaves (1 batterie maître configurée avec un maximum de 15 batteries esclaves) : 5) Appuyez sur lebouton SW rougedebatterie maîtrepour allumer, tous les voyants LED de la batterie seront allumés un par un à...
- Page 26 Noter: 1) Une fois le module de batterie sous tension, la fonction de démarrage progressif prend3secà actif. Après un démarrage progressif, la batterie est prête à produire une puissance élevée. 2) Pendant l'expansion ou le remplacement de la capacité, lorsque différents SOC/tensions de module sont mis en parallèle, veuillez maintenir le système au repos pendant ≥...
- Page 27 4.8 Mode multi-groupe Par RS485 : PAS besoin de LV-HUB. Connectez d'abord le câble d'alimentation : 1) chaque paire de câbles contient un courant constant maximum de 100 A. Connectez suffisamment de paires de câbles en fonction du calcul du courant du système. 2) Un disjoncteur de protection approprié...
- Page 28 Par CAN : Connectez d'abord le câble d'alimentation : 1) chaque paire de câbles contient un courant constant maximum de 100 A. Connectez suffisamment de paires de câbles en fonction du calcul du courant du système. 2) Un disjoncteur de protection approprié entre le système de batterie et l'onduleur est requis. 3) connecter le câble d'alimentation du LV-HUB 4) Assurez-vous que tous les commutateurs DIP sont X0XX, puis allumez les piles.
- Page 29 5. Dépannage. Détermination du problème basée sur 1) Si la batterie peut être allumée ou non 2) Si la batterie est allumée, vérifiez que le voyant rouge est éteint, clignotant ou allumé 3) Si le voyant rouge est éteint, vérifiez si la batterie peut être chargée/déchargée ou non.
- Page 30 d) Haute tension : si la tension de charge est supérieure à 54 V, la protection de la batterie s'active. Solution : Vérifiez si la tension est trop élevée ou non, si c'est le cas, modifiez les paramètres côté alimentation. Et déchargez le module. e) Basse tension : lorsque la batterie se décharge à...
- Page 31 puis essayez d'allumer le module unique, sans aucun câble connecté. S'il n'y a pas d'alarme, il s'agit d'une connexion inversée des câbles. Éteignez le module et contactez votre distributeur local. j) MOSFAIL. Solution : Éteignez toutes les batteries et tous les onduleurs. Débranchez le disjoncteur. Vérifiez la connexion des câbles et débranchez tous les câbles d'alimentation.
- Page 32 3) Batteries humides Si la batterie est mouillée ou immergée dans l'eau, ne laissez personne y accéder, puis contactez Pylontech ou un revendeur agréé pour une assistance technique. Coupez tous les interrupteurs d'alimentation du côté de l'onduleur. 4) Piles endommagées Les batteries endommagées sont dangereuses et doivent être manipulées avec le plus grand...
- Page 33 7. Remarques Recyclage et élimination Dans le cas où une batterie (condition normale ou endommagée) doit être éliminée ou recyclée, elle doit suivre la réglementation locale en matière de recyclage (c'est-à-dire le règlement (CE) Nº 1013/2006 au sein de l'Union européenne) pour la traiter et utiliser les meilleures techniques disponibles pour obtenir un efficacité...
- Page 36 Pylône Technologies Co., Ltd. No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park Pudong, Shanghai 201203, Chine J+86-21-51317699 |F+86-21-51317698 service@pylontech.com.cn Owww.pylontech.com.cn...
