6.3 Montage de la gaine
La gaine est livrée avec la fondation (80 cm).
Lorsque la colonne est montée sur la fondation, la plaque transparente de protection en plastique située en dessous de la
colonne de recharge peut être enlevée.
Faire passer la gaine par le dessous et la serrer avec la borne de verrouillage (schémas 1.1 et 1.6).
6.4 Passage du câble et serrage du système d'anti-arrachement
Faire passer le câble d' a limentation dans le gaine.
Rendre visible le blindage et les fils. Éviter que la longueur soit trop importante. Monter le serre-câble sur le câble et le serrer
(max. 3 Nm). (schémas 1.1 et 1.6)

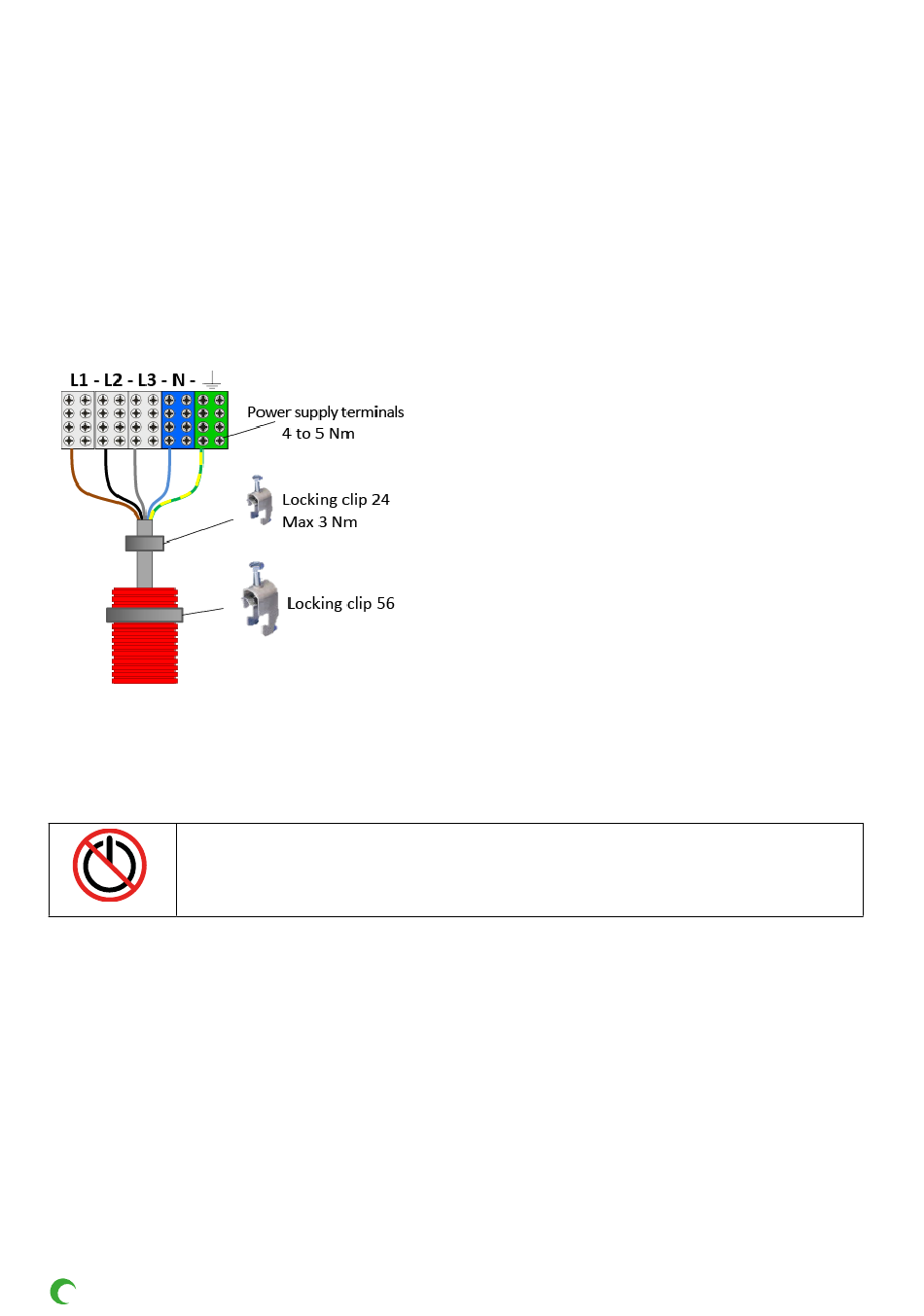

6.5 Raccordement du câble d'alimentation sur les bornes de raccordement
Raccorder les fils de phase sur les bornes marquées L1 / L2 / L3 (4 à 5 Nm).
Raccorder le fil de neutre sur la borne marquée neutre (bleue) (4 à 5 Nm).
Raccorder le blindage / fil de terre sur la borne codée terre (Verte) (4 à 5 Nm).
T 1.6
6.6 Raccordement du piquet de terre ou du fil de terre
Relier le fil de terre du câble de raccordement au point de raccordement de la terre indiqué (borne de terre). Si un piquet de
terre est planté, le relier à la borne de terre, schéma 1.1.
Effectuer l' e nsemble de la mise à la terre de manière entièrement conforme aux directives NEN1010 /EU/35 en vigueur.
6.7 Remplacement de la serrure à cylindre
Mettre toujours la colonne de recharge hors tension et lire les
instructions d'utilisation avant d' e ntreprendre des actions d' e ntretien ou de dépannage.
1. Enlever la petite plaque de protection qui protège la serrure du sable et de la saleté avec une clé Allen de 2,5.
2. Introduire la clé dans la serrure de droite et tourner la clé dans le sens horaire.
3. Tourner les deux verrous avec enveloppe de 90° dans le sens antihoraire.
4. Lever le capot (avant avec serrure) et le retirer de la colonne.
9.
