2.3
Montage
Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et eff ectuez-les dans l'ordre indiqué.
REMARQUE
+
Vissez d'abord toutes les pièces sans les serrer et vérifi ez qu'elles sont correctement ajustées.
Lorsque vous y serez invité, serrez les vis à l'aide de l'outil correspondant.
+
Si vous avez des diffi cultés à reconnaître les graphiques, nous vous recommandons de
consulter depuis votre terminal (smartphone, tablette ou PC) le mode d'emploi disponible
au format PDF dans la boutique en ligne. Vous aurez ainsi la possibilité d'eff ectuer des zooms.
Assurez vous que le programme Adobe Acrobat Reader est installé sur votre terminal pour
pouvoir ouvrir le fi chier.

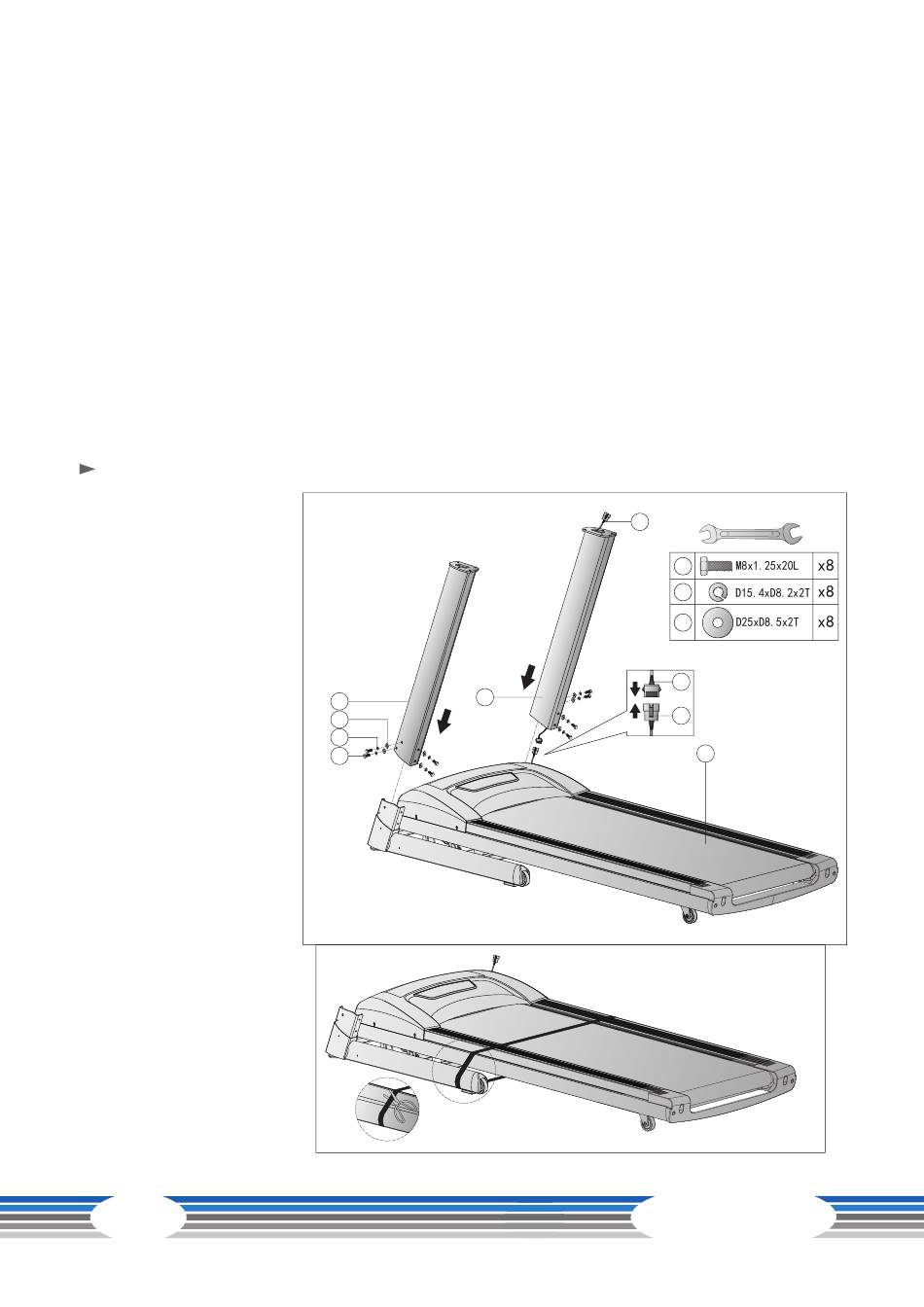

Étape 1 :
montage des montants de la console
1.
Reliez les deux câbles (115 et 116) entre eux.
ATTENTION
Lors
de
l'étape
suivante, veillez à
ne pas coincer les
câbles.
2.
Montez
les
montants
de
console (2 et 3) sur
le cadre principal (1)
à l'aide de huit vis
(7), huit rondelles
élastiques
(8)
huit
rondelles
entretoises (9).
14
la
2
9
et
8
7
Step1
115
3
7
8
9
115
116
1
TX90
