4.
Placez la languette métallique sur la carte système et serrez la vis pour fixer la languette à la carte
système.
5.
Installez :
a.
le processeur
b.
Dissipateur de chaleur
c.
ventilateur du système
d.
la carte VGA
e.
Assemblage disque dur
f.
le capot
6.
Appliquez les procédures décrites dans la section

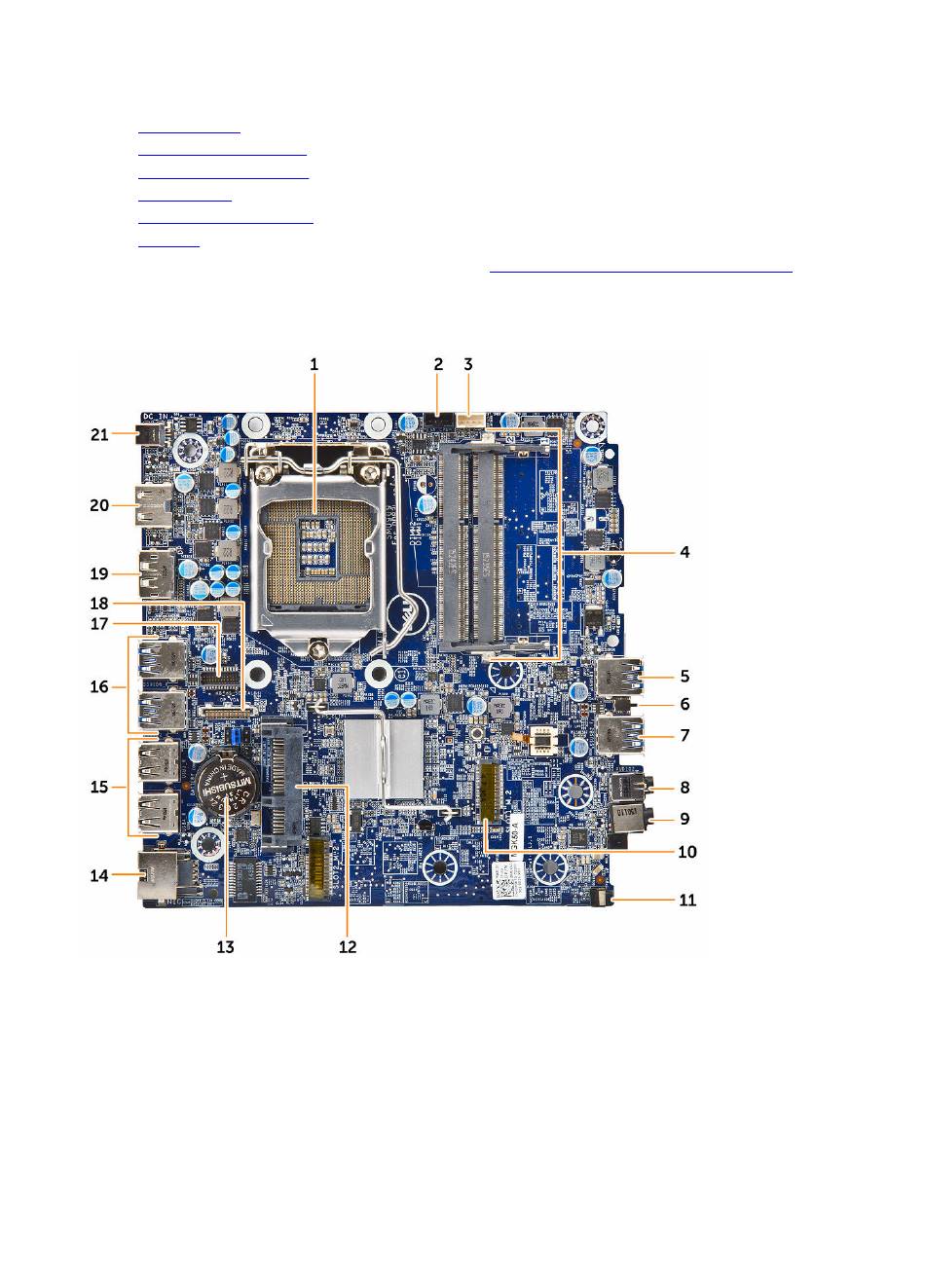

Disposition de la carte système
1.
Processeur
3.
Connecteur du haut-parleur interne
5.
connecteur USB 3.0
7.
connecteur USB 3.0
9.
Prise jack audio universelle
11.
Interrupteur d'alimentation
Après une intervention dans
2.
Connecteur du ventilateur du processeur
4.
Connecteurs pour modules de mémoire
6.
Commutateur d'intrusion
8.
Connecteur de sortie de ligne
10.
Connecteur socket1 M.2
12.
Connecteur du disque dur
l'ordinateur.
19
