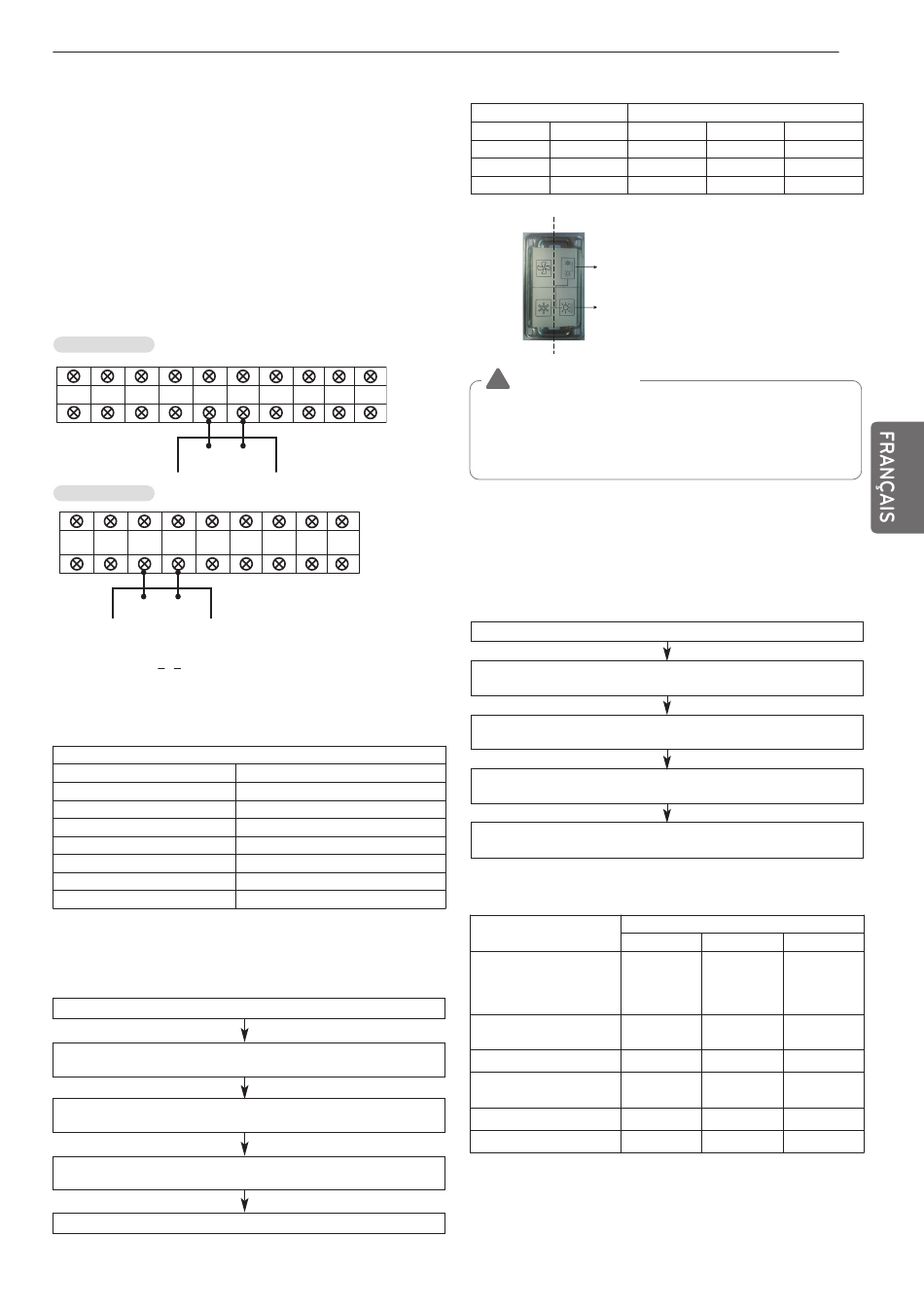

Réglage du numéro de groupe
Réglage du numéro de groupe pour les unités intérieures
- Confirmez que tout le système (unité intérieure, unité extérieure) est
en position OFF, si ce n'est pas le cas, le mettre dans cette position.
- Les lignes de communication connectées à INTERNET doivent être
connectées au contrôle central de l'unité extérieure en prenant soin
de leur polarité (A-A, B-B)
- Mettez tout le système en position on.
- Installez le groupe et la quantité d'unités intérieures avec un contrôle
à distance.
- Pour contrôler plusieurs réglages d'unités intérieures à l'intérieur d'un
groupe, établir l'identification du groupe de 0 à F à cet effet.
Unités extérieures (PCB principal)
Pour 0 séries
SODU.B SODU.A IDU.B IDU.A CEN.B CEN.A DRY1 DRY2 GND 12V
B(D)
Pour 5 séries
IDU B IDU A CEN B CEN A DRY1
DRED1
B(D)
A(C)
Exemple) configuration du numéro du groupe
1 F
Groupe unité intérieure
Le premier nombre indique le numéro du groupe.
Le 2ème nombre indique le numéro de l'unité intérieure.
Groupe reconnaissant le dispositif de commande central
No.0 groupe (00~0F)
No.1 groupe (10~1F)
No.2 groupe (20~2F)
No.3 groupe (30~3F)
No.4 groupe (40~4F)
No.5 groupe (50~5F)
No.6 groupe (60~6F)
No.7 groupe (70~7F)
Sélecteur Refroidissement et Chauffage
Méthode de configuration du mode
Commutateur DIP de carte de circuit imprimé de l'unité principale sur : No.5
Sélectionnez le mode en utilisant les boutons '▶', '◀' :
"Func" Appuyez sur le bouton '●'
Sélectionnez la fonction en utilisant les boutons '▶', '◀' :
"Fn1" Appuyez sur le bouton '●'
Sélectionnez l'option en utilisant les boutons '▶', '◀' :
"oFF","oP1","oP2" Appuyez sur le bouton '●'
Le mode de sélection Refroidissement et Chauffage est alors établi.
A(C)
DRY2
DRY3
DRED3 GND 12V
DRED2
No.8 groupe (80~8F)
No.9 groupe (90~9F)
No. A groupe (A0~AF)
No. B groupe (B0~BF)
No. C groupe (C0~CF)
No. D groupe (D0~DF)
No. E groupe (E0~EF)
No. F groupe (F0~FF)
Réglage de fonctions
Commutateur de commande
Commutateur (phase) Commutateur (base)
Droite
Gauche
Droite
Droite
Gauche
-
Côté droit
Côté gauche
Commutateur (phase)
Commutateur (base)
ATTENTION
!
• Veuillez demander à un technicien agréé de procéder à la
configuration de la fonction.
• Si vous n'utilisez pas la fonction, désactivez-la.
• Si vous utilisez la fonction, installez tout d'abord le sélecteur
Refroidissement et Chauffage.
Mode de compensation de la pression statique
Cette fonction permet de sécuriser le débit d'air de l'ODU, dans le cas où
une pression statique a été appliquée en utilisant une gaine d'évacuation
au niveau du ventilateur de l'ODU.
Méthode de configuration: mode de compensation de la pression statique
Commutateur DIP de carte de circuit imprimé de l'unité principale sur : No.5
Sélectionnez le mode en utilisant les boutons '▶', '◀' :
"Func" Appuyez sur le bouton '●'
Sélectionnez la fonction en utilisant les boutons '▶', '◀' :
"Fn2" Appuyez sur le bouton '●'
Sélectionnez l'option en utilisant les boutons '▶', '◀' :
"oP1~oP3" Appuyez sur le bouton '●'
Démarrer le mode de compensation de la pression statique :
Enregistrez la valeur de l'option sélectionnée dans l'EEPROM
Régime moteur maximal du ventilateur à chaque étape
Modèle
Standard
ARUN04/05/060GR0
ARUN04/05/060LSR0
ARUN04/05/060GSS0
ARUN04/05/060LSS0
ARUN080LSR0
ARUN080LSS0
ARUN080LSS5
ARUN10/120LSR0
ARUN10/120S9S
ARUN10/120LSS0
ARUN10/120LSS5
Fonction
oFF
oP1 (mode)
oP2 (mode)
À l'arrêt
Refroidissement Refroidissement
À l'arrêt
Chauffage
Chauffage
À l'arrêt
Mode Ventilation
Off
Régime moteur max.
oP1
oP2
650
800
850
800
850
850
720
850
850
650
700
750
-
-
-
750
950
1 000
29
