2.1
Structure et composants
2
Description du produit

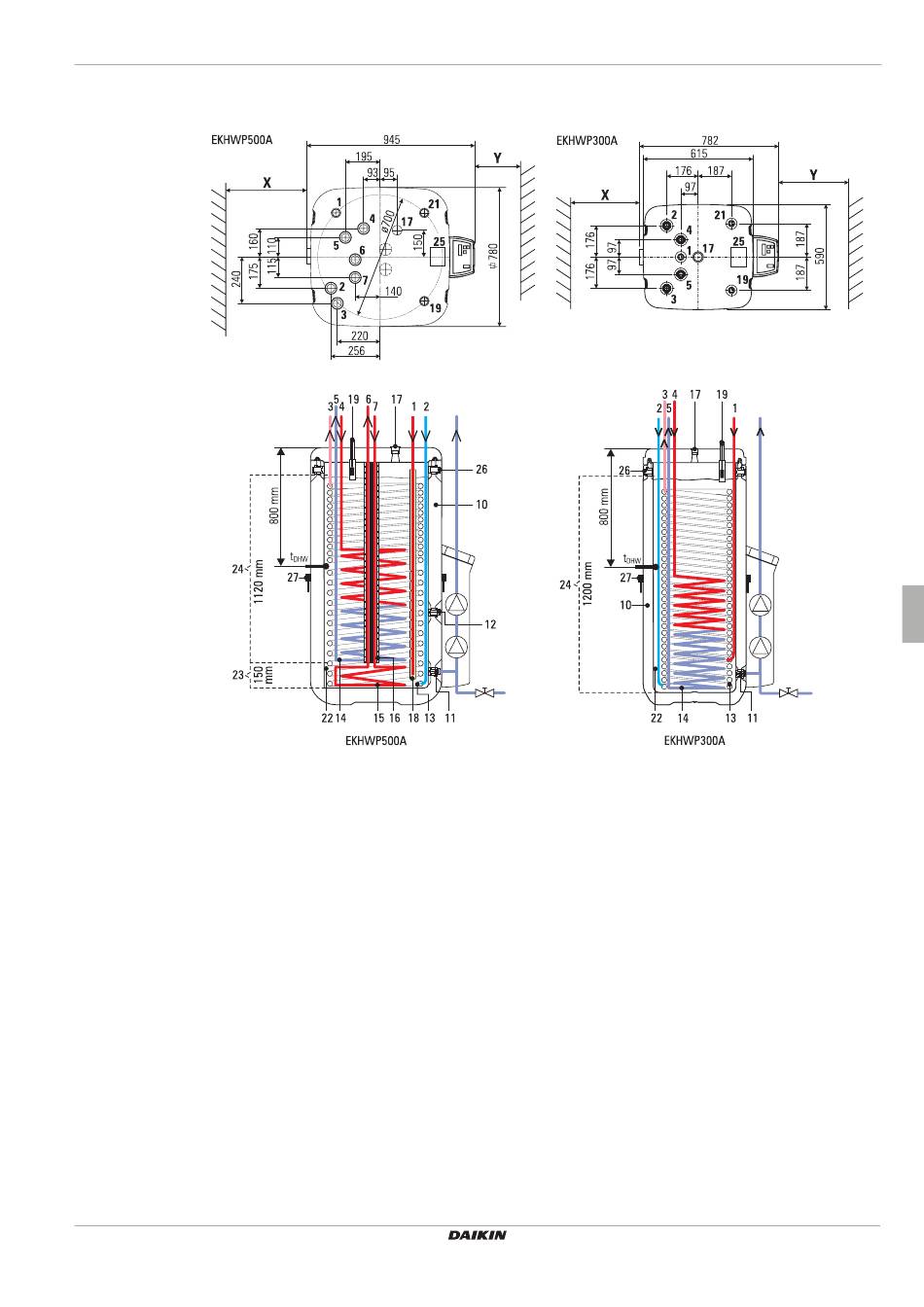

Image 2-1 EKHWP300/500A - Raccordements et dimensions
1
Solaire : alimentation (1" surmesure)
2
Entrée d'eau froide (1" mâle)*
3
Eau chaude (1" mâle)*
4
Alimentation de la charge de l'accumulateur (1" mâle)*
5
Retour de la charge de l'accumulateur (1" mâle)*
6
Assistance de chauffage, conduit de retour
(uniquement EKHWP500A) (1" mâle)*
7
Assistance de chauffage, conduit d'alimentation
(uniquement EKHWP500A) (1" mâle)*
10
Réservoir de l'accumulateur (enveloppe à double paroi en
polypropylène avec isolation thermique en mousse dure PUR)
11
Raccord de remplissage et de vidange (Tr. 32x3 mâle)
(solaire : retour)
12
Réserve
13
Echangeur thermique à tube-foyer en acier inoxydable pour
réchauffement d'eau potable
14
Echangeur thermique à tube-foyer en acier inoxydable pour
charge de l'accumulateur
15
Echangeur thermique à tube-foyer en acier inoxydable pour
assistance de chauffage (uniquement EKHWP500A)
16
Enveloppe à isolation thermique pour échangeur thermique
d'assistance de chauffage (uniquement EKHWP500A)
EKHWP300/500A
Ballons d'eau chaude pour pompes à chaleur air-eau et capteurs
solaires
4PW55928-1
2
x
Description du produit
17
Réserve
18
Solaire : tube de stratification d'alimentation
19
Indicateur de niveau
20
Réserve
21
Doigt de gant du capteur de température de l'accumulateur
22
Eau de l'accumulateur hors pression
23
Zone solaire (uniquement EKHWP500A)
24
Zone d'eau chaude
25
Plaque de type
26
Raccordement pour trop-plein de sécurité (Tr. 32x3 mâle)
27
Manette
x
Distance au mur recommandée 200 mm
Y
Au moins 800 min
*
Accessoires recommandés : clapets anti-thermosiphon
EKSGB (2 p.)
Manuel d'installation
