3.2
Installation
•
Retirez l'emballage et mettez-le au rebut en tenant compte du respect de l'environnement.
•
Transporter avec précaution le ballon d'eau chaude, utiliser les poignées de retenue.
•
Installer le ballon d'eau chaude sur l'emplacement d'installation. Respecter la distance au mur recommandée de 200 mm.
3.3
Installation
3.3.1 Etendue de la livraison
– Ballon d'eau chaude EKHWP300A ou EKHWP500A
– Set de raccordement pour la pompe à chaleur air-eau EKHBRD*
3.3.2 Vue d'ensemble du raccordement

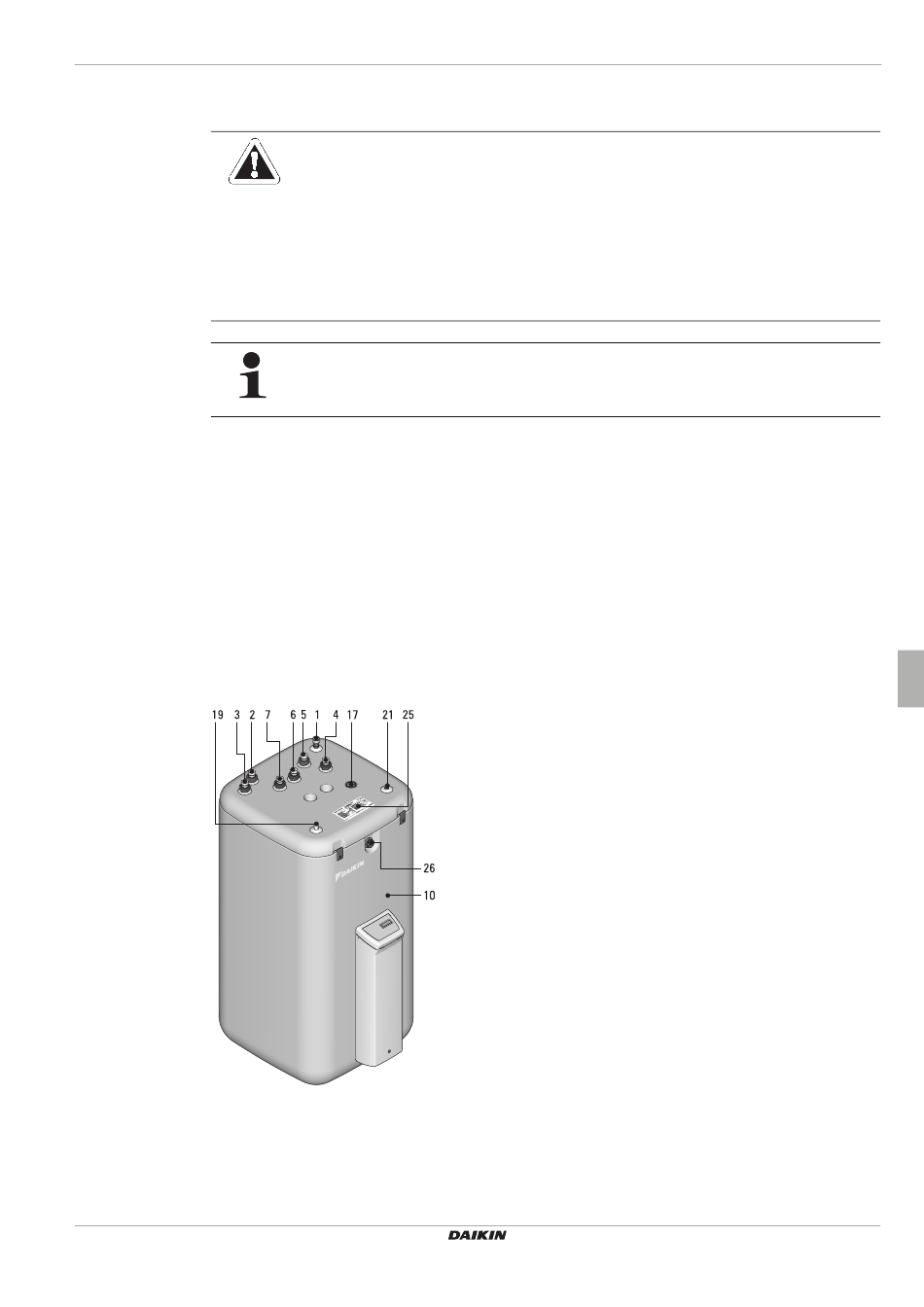

Image 3-3 Raccordements extérieurs (représentés sur EKHWP500A)
EKHWP300/500A
Ballons d'eau chaude pour pompes à chaleur air-eau et capteurs
solaires
4PW55928-1
ATTENTION !
•
N'installer le ballon d'eau chaude EKHWP300/500A qu'à un emplacement de portance suffisante de
1050 kg/m² majorée d'une marge de sécurité. Le sol doit être plat et lisse.
•
L'installation à l'extérieur est uniquement possible sous certaines conditions. Le réservoir de l'accumu-
lateur ne doit pas être exposé en permanence au rayonnement direct du soleil car le rayonnement
UV et les intempéries endommagent la matière plastique.
•
Le ballon d'eau chaude EKHWP300/500A doit être installé à l'abri du gel.
•
S'assurer que la société d'alimentation ne fournit pas d'eau potable agressive.
– Le cas échéant, il peut être nécessaire d'installer un dispositif de traitement de l'eau approprié.
Une mise en place et une installation non conformes entraînent l'annulation de la garantie du fabricant.
Pour toute question, prenez contact avec notre service technique après-vente.
3
x
Mise en place et installation
1
Solaire : alimentation (1" ÜM)
2
Entrée d'eau froide (1" mâle)*
3
Eau chaude (1" mâle)*
4
Alimentation de la charge de l'accumulateur (1" mâle)*
5
Retour de la charge de l'accumulateur (1" mâle)*
6
Assistance de chauffage, conduit de retour (uniquement EKHWP500A)
(1" mâle)*
7
Assistance de chauffage, conduit d'alimentation
(uniquement EKHWP500A) (1" mâle)*
10
Réservoir de l'accumulateur (enveloppe à double paroi en polypropylène
avec isolation thermique en mousse dure PUR)
17
Réserve
19
Indicateur de niveau
21
Doigt de gant du capteur de température de l'accumulateur
25
Plaque de type
26
Raccordement pour trop-plein de sécurité (Tr. 32x3 mâle)
*
Accessoires recommandés : clapets anti-thermosiphon EKSGB (2 p.)
Manuel d'installation
