Haier HSU-07RU03/R2 Mode D'emploi
  1. Manuels
  2. Marques
  3. Haier Manuels
  4. Climatiseurs
  5. HSU-07RU03/R2
  6. Mode d'emploi
Haier HSU-07RU03/R2 Mode D'emploi

Haier HSU-07RU03/R2 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
HSU-07RU03/R2(DB)
HSU-09RU03/R2(DB)
HSU-12RU03/R2(DB)
HSU-18RU03/R2(DB)
No, 0010500581

Publicité

loading

Manuels Connexes pour Haier HSU-07RU03/R2

Sommaire des Matières pour Haier HSU-07RU03/R2

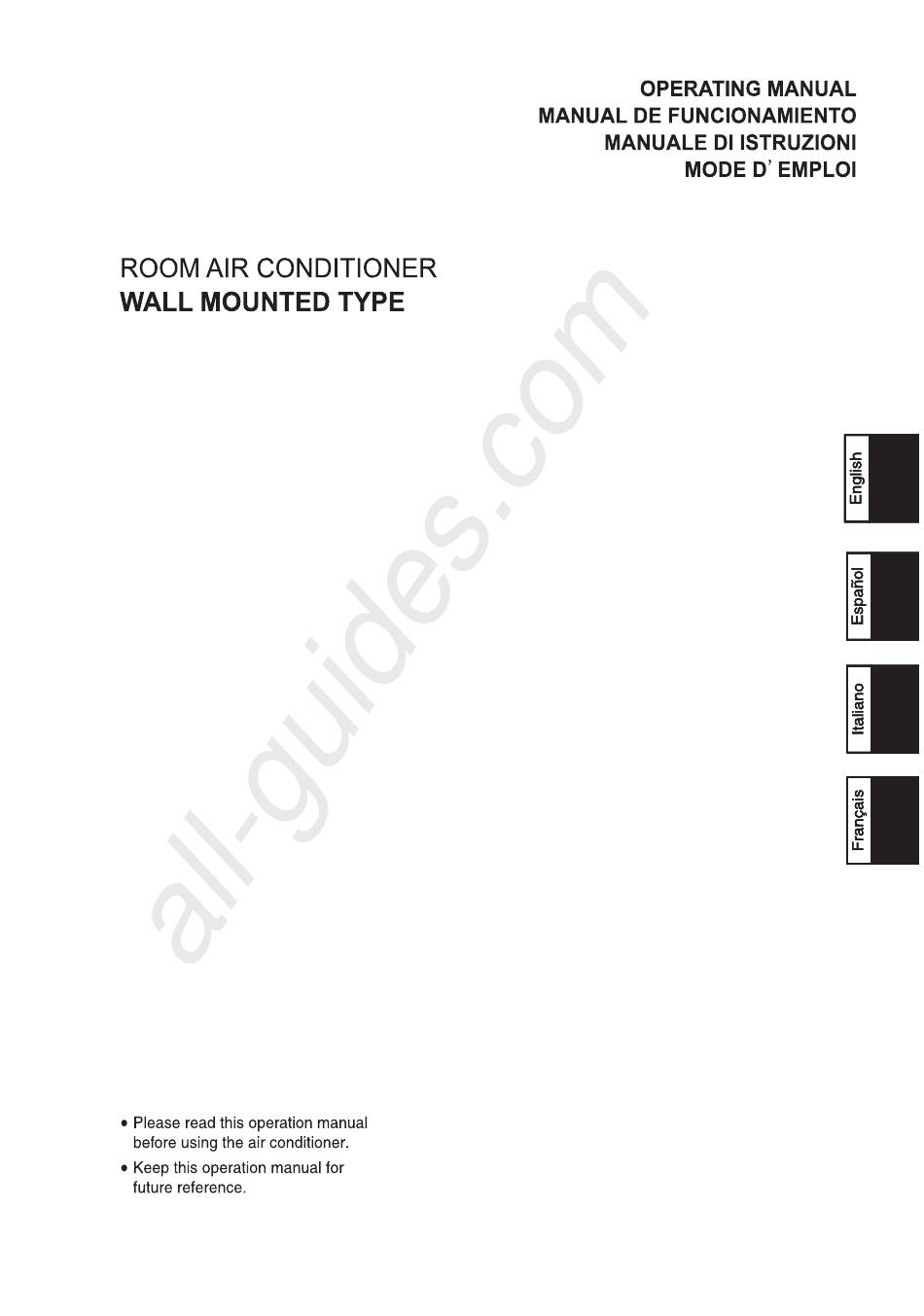

  • Page 1 All manuals and user guides at all-guides.com HSU-07RU03/R2(DB) HSU-09RU03/R2(DB) HSU-12RU03/R2(DB) HSU-18RU03/R2(DB) No, 0010500581...
  • Page 2 All manuals and user guides at all-guides.com Contents Cautions Parts and functions Operation Maintenance 22-26 Trouble shooting...
  • Page 3 All manuals and user guides at all-guides.com Cautions Disposal of the old air conditioner Safety Instructions and Warnings Before disposing an old air conditioner that Before starting the air conditioner, read the goes out of use, please make sure it's inop- information given in the User's Guide caref- erative and safe.
  • Page 4 All manuals and user guides at all-guides.com Cautions 7. The appliance is not intended for use Do not obstruct or cover the ventilation by young children or infirm persons grille of the air conditoner.Do not put fingers without supervision. or any other things into the inlet/outlet and swing louver.
  • Page 5 All manuals and user guides at all-guides.com Cautions Safety Instruction Please read the following Safety Instructions carefully prior to use. The instructions are classified into two levels, WARNING and CAUTION according to the seriousness of possible risks and damages as follows. Compliance to the instructions are strictly required for safety use.
  • Page 6 All manuals and user guides at all-guides.com Cautions WARNING When abnormality such as burnt-small found, Use an exclusive power source with a immediately stop the operation button and circuit breaker contact sales shop. STRICT ENFORCEMENT Connect power supply cord Use the proper voltage Do not use power supply cord to the outlet completely extended or connected in halfway...
  • Page 7 All manuals and user guides at all-guides.com Parts and Functions Indoor unit Air Purifying Filter Outlet (inside) Inlet Air filter(inside) Inlet grille UV light degerming display board(inside) device (inside) Vertical flap Anion generator (adjust up and down air flow. (inside) Don't adjust it manually) Horizontal louver(inside) Power plug...
  • Page 8 All manuals and user guides at all-guides.com Parts and Functions 8. HOUR button Used to set clock and timer setting. 9. HEALTH AIRFLOW button Used to set the health airflow mode. 10. HEALTH button Used to set healthy operation. 11. ON/OFF button Used for unit start and stop.
  • Page 9 All manuals and user guides at all-guides.com Parts and Functions Clock Set When unit is started for the first time and after replacing batteries in remote controller, clock should be adjusted as follows: 1. Press CLOCK button,"AM" or "PM" flashes. 2.
  • Page 10 All manuals and user guides at all-guides.com Operation HEALTH operation 1.Unit start Remote controller Press on/off button (" ") on the remote controller, unit starts. Health function includes health anion function, UV light degerming function. 2.Health anion function Press HEALTH button. For each press, is displayed.
  • Page 11 All manuals and user guides at all-guides.com Operation Auto Operation 1. Unit start Remote controller Press on/off button (" ") on the remote controller, unit starts. 2.Select operation mode Press MODE button. For each press, operation mode changes as follows: Remote controller: AUTO COOL...
  • Page 12 All manuals and user guides at all-guides.com Operation Cool Operation Remote controller 1. Unit start Press on/off button (" ") on the remote controller, unit starts. 2.Select operation mode Press MODE button. For each press, operation mode changes as follows: Remote controller: AUTO COOL...
  • Page 13 All manuals and user guides at all-guides.com Operation Dry Operation Remote controller 1. Unit start Press on/off button (" ") on the remote controller, unit starts. 2.Select operation mode Press MODE button. For each press, operation mode changes as follows: Remote controller: AUTO COOL...
  • Page 14 All manuals and user guides at all-guides.com Operation Fan Operation 1. Unit start Remote controller Press on/off button (" ") on the remote controller, unit starts. 2.Select operation mode Press MODE button. For each press, operation mode changes as follows: Remote controller: AUTO COOL...
  • Page 15 All manuals and user guides at all-guides.com Operation Heat Operation 1. Unit start Remote controller Press on/off button (" ") on the remote controller, unit starts. 2.Select operation mode Press MODE button. For each press, operation mode changes as follows: Remote controller: AUTO COOL...
  • Page 16 All manuals and user guides at all-guides.com Operation Air Flow Direction Adjustment 1.Status display of air sending Vertical flap Horizontal louvers Pos.1 Pos.1 Pos.2 Pos.2 TEMP Pos.3 Pos.3 Pos.4 Pos.4 HEALTH SWING MODE H.AIR. Pos.5 Pos.5 SLEEP FRESH CLOCK Pos.6 Pos.6 (Auto swing) TIMER...
  • Page 17 All manuals and user guides at all-guides.com Operation Sleep Operation Before going to bed, you can simply press the SLEEP button and unit will operate in SLEEP mode and bring you a sound sleep. SLEEP operation starts SLEEP operation stops Use of SLEEP function Approx.6hrs After the unit starts, set the operation status,...
  • Page 18 All manuals and user guides at all-guides.com Operation Timer On/Off Operation Set clock correctly before starting TIMER operation. 1. After unit starts, select your desired operation mode Remote Controller Operation mode will be displayed on LCD. 2. Timer mode selection Press TIMER button to change TIMER mode.
  • Page 19 All manuals and user guides at all-guides.com Operation Timer On-Off Operation Set clock correctly before starting TIMER operation. Remote Controller 1. After unit starts, select your desired operation mode Operation mode will be displayed on LCD. 2. Timer mode selection Press TIMER button to change TIMER mode.
  • Page 20 All manuals and user guides at all-guides.com Operation POWER/SOFT Operation POWER Operation When you need rapid heating or cooling, you can use this function. Remote controller Selecting of POWER operation Press POWER/SOFT button. Every time the button is pressed,display changes as follows: BLANK POWER SOFT...
  • Page 21 All manuals and user guides at all-guides.com Operation Health airflow Operation 1.Press ON/OFF button (" ") to starting Remote controller The liquid crystal will display the working state of last time (Except timer, sleeping, power/soft and health airflow). Setting the comfort work conditions. 2.The setting of health airflow function 1).Press the button of health airflow, appears on the...
  • Page 22 All manuals and user guides at all-guides.com Operation Emergency and Test Operation Emergency operation: Use this operation only when the remote controller is defective or lost. When the emergency operation switch is pressed,the" Pi "sound is heard once, which means the start of this operation.
  • Page 23 All manuals and user guides at all-guides.com Maintenance For Smart Use of The Air Conditioner Setting of proper room Do not block the air inlet temperature or outlet Proper temperature Close doors and windows Use the timer effectively during operation During cooling operation prevent the penetration of direct sunlight with...
  • Page 24 All manuals and user guides at all-guides.com Maintenance For Smart Use of The Air Conditioner WARNING Before maintenance,be sure to turn off the system and the circuit breaker. Remote Controller Indoor Body Wipe the air conditioner by using a soft and dry cloth.For serious stains,use a neutral Do not use water, wipe the controller with a detergent diluted with water.Wring the water...
  • Page 25 All manuals and user guides at all-guides.com Maintenance Replancement of Air Purifying Filter 1.Open the lnlet Grille Open the inlet grille by pushing each ends of the inlet grille upward.(use thumbs to push 2.Detach the standard air filter Slide the knob slightly upward to release the filter, then withdraw it.
  • Page 26 All manuals and user guides at all-guides.com Maintenance To Keep Your Air conditioner in Good Condition after Season. Operate in cooling mode for 2-3 hours. To prevent breeding mold or bad smell, be sure to operate at the designated temperature or 30 C,cooling mode and High speed fan mode for 2-3 hours.
  • Page 27 All manuals and user guides at all-guides.com Maintenance Before Setting in High season Cleaning the standard air filter. Operation without filter may cause troubles.Be sure to attach both right and left filters prior to the operation. Each of them are of different shapes. Connecting the earthing cable.
  • Page 28 All manuals and user guides at all-guides.com Trouble shooting Before asking for service, check the following first. Phenomenon Cause or check points The system does not restart When unit is stopped, it won't restart immediately. immediately until 3 minutes have elapsed to protect the system.
  • Page 29 All manuals and user guides at all-guides.com Índice Precauciones para el uso Denominación de los componentes Teclas y display del mando a distancia Funcionamiento Mantenimiento Guía para la búsqueda de las averías...
  • Page 30 All manuals and user guides at all-guides.com Precauciones para el uso • Antes de usar el climatizador lea el presente manual de instrucciones. • Las precauciones de seguridad que figuran a continuación se subdividen en PELIGRO y ATENCIÓN. La palabra PELIGRO corresponde a precauciones que, en caso de no observarse, pueden comportar serias consecuencias como muerte, lesio- nes graves, etc.
  • Page 31 All manuals and user guides at all-guides.com Advertencias Normas de eliminación del climatizador viejo • No ponga en funcionamiento un climatizador estropeado. Antes de eliminar su climatizador viejo asegúrese de que esté En caso de duda, consulte con el vendedor. apagado y separe el enchufe de la toma de corriente.
  • Page 32 All manuals and user guides at all-guides.com Denominación de los componentes Unidad interna Filtro purificador (en el interior) Salida aire Entrada aire Filtro de aire (en el interior) Panel frontal Dispositivo antibacterias Panel indicadores luminosos con rayos UV (en el interior) (en el interior) Deflectores horizontales Ionizador (en el interior)
  • Page 33 All manuals and user guides at all-guides.com Teclas y display del mando a distancia 1. Tecla LOCK Para bloquear las teclas y el display del mando a distancia. 2. Tecla LIGHT Control el encendido y el apagado del panel indicadores luminosos en el panel de la unidad interna.
  • Page 34 All manuals and user guides at all-guides.com Teclas y pantalla del mando a distancia 15. IIndicador de la dirección del flujo de aire arriba/abajo 16. Indicador función Sleep 17. IIndicador función Health 18. Indicador función “cambio de aire” 19. Indicadores modalidad operativa AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN...
  • Page 35 All manuals and user guides at all-guides.com Funcionamiento Uso del mando a distancia • Después de haber encendido el climatizador, apunte el mando a distancia directamente hacia el sensor de recepción de se- ñales de la unidad interna. • La distancia entre la cabeza de transmisión de la señal y el sensor de recepción no debe ser superior a los 7 metros y no de- ben haber obstáculos.
  • Page 36 All manuals and user guides at all-guides.com Funcionamiento Auto, Refrigeración, Calefacción, Deshumidificación (1) Puesta en marcha del climatizador Pulse la tecla ON/OFF del mando a distancia para poner en marcha el cli- matizador. (2) Selección de la modalidad operativa A cada presión de la tecla MODE la modalidad operativa varia del siguiente modo: Mando a distancia AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN...
  • Page 37 All manuals and user guides at all-guides.com Funcionamiento Ventilación (1) Puesta en marcha del climatizador Pulse la tecla ON/OFF del mando a distancia para poner en marcha el cli- matizador. (2) Selección de la modalidad operativa A cada presión de la tecla MODE la modalidad operativa varia del siguiente modo: Mando a distancia AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN...
  • Page 38 All manuals and user guides at all-guides.com Funcionamiento Regulación de la dirección del flujo de aire Deflectores horizontales Aletas verticales Posición 1 Posición 1 Posición 2 Posición 2 Posición 3 Posición 3 Posición 4 Posición 4 TEMP Posición 5 Posición 5 Posición 6 Oscilación Posición 6...
  • Page 39 All manuals and user guides at all-guides.com Funcionamiento Función SLEEP Pulsando la tecla SLEEP antes de irse a dormir, el climatizador funcionará de modo que hace su sueño más confortable en la modalidad seleccionada. Uso de la función Sleep Después de haber puesto en marcha la unidad, seleccione la modalidad ope- rativa deseada y pulse la tecla SLEEP asegurándose de que haya regulado el reloj de modo correcto.
  • Page 40 All manuals and user guides at all-guides.com Funcionamiento Timer ON - Timer OFF Antes de usar la modalidad Timer regule correctamente el reloj. (1) Puesta en marcha de la unidad y selección de la modalidad opera- tiva El display de cristales líquidos mostrará la modalidad operativa programada. (2) Selección de la modalidad Timer Pulse la tecla TIMER;...
  • Page 41 All manuals and user guides at all-guides.com Funcionamiento Timer ON/OFF Antes de usar la modalidad Timer regule correctamente el reloj. (1) Puesta en marcha de la unidad y selección de la modalidad operativa El display de cristales líquidos mostrará la modalidad operativa programada. (2) Selección de la modalidad Timer Pulse la tecla TIMER;...
  • Page 42 All manuals and user guides at all-guides.com Funcionamiento Función Power/Soft MODALIDAD OPERATIVA POWER Modalidad aconsejada para obtener un rápido calentamiento o enfriamiento de la estancia. Activación Pulse una vez la tecla POWER/SOFT. En el mando a distancia aparece la in- dicación “...
  • Page 43 All manuals and user guides at all-guides.com Funcionamiento Función HEALTH La función Health comprende la función ionización y a función germinicida. (1) Puesta en marcha del climatizador Pulse la tecla ON/OFF del mando a distancia para poner en marcha el cli- matizador (2) Activación de la función Health Función ionización...
  • Page 44 All manuals and user guides at all-guides.com Funcionamiento Función HEALTH AIRFLOW 1) Puesta en marcha del climatizador Pulse la tecla ON/OFF del mando a distancia para poner en mar- cha el climatizador. El display muestra la programación precedente (ex- cepto las modalidades Timer, Sleep y Health airflow). Seleccione la mo- dalidad operativa que desee (2) Programación de la función “flujo de aire saludable”...
  • Page 45 All manuals and user guides at all-guides.com Funcionamiento Funcionamiento de emergencia y de prueba Funcionamiento de emergencia •Realice esta operación sólo cuando el mando a distancia es defectuoso o bien se ha estrope- ado o dañado. • Cuando se pulsa el botón de funcionamiento de emergencia, se oye un único pitido que seña- la el inicio de esta operación.
  • Page 46 All manuals and user guides at all-guides.com Mantenimiento Para un uso correcto del climatizador Programe la temperatura ambiente de modo correcto. No coloque obstáculos delante de las rejillas de aspiración y de salida Temperatura adecuada Cierre las puertas y las ventanas durante el funcionamiento Use el Timer de modo eficaz en la modalidad Refrigeración En la modalidad...
  • Page 47 All manuals and user guides at all-guides.com Mantenimiento Para un uso correcto del climatizador ATENCIÓN Antes de realizar la limpieza, retire el enchufe de la toma de corriente o desconecte el interruptor de la alimentación eléctrica general. Limpieza del mando a distancia Limpieza de la unidad interna No use agua, use un paño seco.
  • Page 48 All manuals and user guides at all-guides.com Mantenimiento Cambio de los filtros purificadores 1. Abra el panel frontal empujándolo hacia arriba con los pulgares. 2. Retire el filtro del aire. Empuje ligeramente hacia arriba la aleta central del filtro hasta que se desenganche. Retire el filtro tirando hacia abajo.
  • Page 49 All manuals and user guides at all-guides.com Mantenimiento A principios de estación 1. Limpiar los filtros del aire Si el climatizador se hace funcionar sin filtros del aire, se podrían producir anomalías. Asegúrese de introducir los filtros de- recho e izquierdo (de modo distinto) antes de poner en marcha el climatizador. 2.
  • Page 50 All manuals and user guides at all-guides.com Guía para la búsqueda de las averías Antes de dirigirse al Servicio de asistencia, realice las siguientes comprobaciones: El aparato no se pone en marcha inmediatamente. • Una vez que el climatizador está apagado, no se vuelve a po- ner en marcha hasta después de 3 minutos para proteger al sistema.
  • Page 51 All manuals and user guides at all-guides.com Indice Precauzioni per l'uso Denominazione dei componenti Tasti e display del telecomando Funzionamento Manutenzione Guida alla ricerca dei guasti...
  • Page 52 All manuals and user guides at all-guides.com Precauzioni per l’uso • Si prega di leggere il presente manuale di istruzioni prima di utilizzare il climatizzatore. • Le precauzioni di sicurezza di seguito elencate si suddividono in PERICOLO e ATTENZIONE. La voce PERICOLO riguarda precauzioni che, se non seguite, possono portare a serie conseguenze, quali morte, gravi lesioni, ecc.
  • Page 53 All manuals and user guides at all-guides.com Avvertenze Norme di smaltimento del vecchio climatizzatore • Non mettere in funzione un climatizzatore danneggiato. In Prima di smaltire il vostro vecchio climatizzatore, accertatevi caso di dubbio, contattare il rivenditore. che sia spento e staccate la spina dalla presa di corrente. Il re- •...
  • Page 54 All manuals and user guides at all-guides.com Denominazione dei componenti Unità interna Filtro purificatore (all’interno) Uscita aria Entrata aria Filtro dell’aria (all’interno) Pannello frontale Dispositivo anti-batterico Pannello indicatori luminosi a raggi UV (all'interno) (all'interno) Deflettori orizzontali Ionizzatore (all’interno) (per regolare la direzione alto/basso del flusso d’aria tramite telecomando) Alette verticali (per regolare la...
  • Page 55 All manuals and user guides at all-guides.com Tasti e display del telecomando 1. Tasto LOCK Per bloccare i tasti e il display del telecomando. 2. Tasto LIGHT Controlla l'accensione e lo spegnimento degli indicatori luminosi sul pannello dell’unità interna. 3. Tasto CODE Per selezionare il codice A o B.
  • Page 56 All manuals and user guides at all-guides.com Tasti e display del telecomando 16. Indicatore funzione Sleep 17. Indicatore funzione Health 18. Indicatore funzione "ricambio d'aria" 19. Indicatori modalità operativa Modalità operativa AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE Telecomando Pannello unità interna 20.
  • Page 57 All manuals and user guides at all-guides.com Funzionamento Uso del telecomando • Dopo aver acceso il climatizzatore, puntare il telecomando direttamente verso il sensore di ricezione segnali sull’unità interna. • La distanza tra la testina di trasmissione del segnale e il sensore di ricezione non deve essere superiore ai 7 metri e non de- vono esserci ostacoli.
  • Page 58 All manuals and user guides at all-guides.com Funzionamento Auto, Raffreddamento, Riscaldamento, Deumidificazione (1) Avvio del climatizzatore Premere il tasto ON/OFF sul telecomando, il climatizzatore si avvia. (2) Selezione della modalità operativa Premere il tasto MODE; ad ogni pressione, la modalità operativa varia come segue: Telecomando AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE...
  • Page 59 All manuals and user guides at all-guides.com Funzionamento Ventilazione (1) Avvio del climatizzatore Premere il tasto ON/OFF sul telecomando, il climatizzatore si avvia. (2) Selezione della modalità operativa Premere il tasto MODE; ad ogni pressione, la modalità operativa varia come segue: Telecomando AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE...
  • Page 60 All manuals and user guides at all-guides.com Funzionamento Regolazione della direzione flusso d’aria Deflettori orizzontali Alette verticali Posizione 1 Posizione 1 Posizione 2 Posizione 2 Posizione 3 Posizione 3 Posizione 4 Posizione 4 TEMP Posizione 5 Posizione 5 Posizione 6 oscillazione Posizione 6 HEALTH...
  • Page 61 All manuals and user guides at all-guides.com Funzionamento Funzione SLEEP Premendo il tasto SLEEP prima di andare a dormire, il climatizzatore funzio- nerà in modo da rendere il vostro sonno più confortevole nella modalità sele- zionata. Utilizzo della funzione Sleep Dopo aver avviato l’unità, selezionare la modalità...
  • Page 62 All manuals and user guides at all-guides.com Funzionamento Timer ON - Timer OFF Regolare correttamente l’orologio prima di utilizzare la modalità Timer. (1) Avvio dell’unità e selezione della modalità operativa Il display a cristalli liquidi visualizzerà la modalità operativa impostata. (2) Selezione della modalità...
  • Page 63 All manuals and user guides at all-guides.com Funzionamento Timer ON/OFF Regolare correttamente l’orologio prima di utilizzare la modalità Timer. (1) Avvio dell’unità e selezione della modalità operativa Il display a cristalli liquidi visualizzerà la modalità operativa impostata. (2) Selezione della modalità Timer Premere il tasto TIMER;...
  • Page 64 All manuals and user guides at all-guides.com Funzionamento Funzione Power/Soft MODALITÀ OPERATIVA POWER Modalità consigliata per ottenere un rapido riscaldamento o raffreddamento dell'ambiente. Attivazione Premere il tasto POWER/SOFT una volta. Sul telecomando appare l'indica- zione " " e viene avviato il funzionamento in modalità Power. Il ventilatore gira automaticamente in velocità...
  • Page 65 All manuals and user guides at all-guides.com Funzionamento Funzione HEALTH La funzione Health comprende la funzione ionizzazione e la funzione germicida. (1) Avvio del climatizzatore Premere il tasto ON/OFF sul telecomando, il climatizzatore si avvia. (2) Attivazione funzione Health Funzione ionizzazione Premere una volta il tasto HEALTH, sul display del telecomando appare il sim- bolo "...
  • Page 66 All manuals and user guides at all-guides.com Funzionamento Funzione HEALTH AIRFLOW (1) Avvio del climatizzatore Premere il tasto ON/OFF sul telecomando, il climatizzatore si avvia. Il display visualizza l'impostazione precedente (eccettuate le modalità Timer, Sleep e Health airflow). Selezionare la modalità operativa desi- derata.
  • Page 67 All manuals and user guides at all-guides.com Funzionamento Funzionamento d’emergenza e di prova Funzionamento d'emergenza • Effettuare questa operazione solo quando il telecomando è difettoso oppure è stato smarrito o danneggiato. • Quando viene premuto il pulsante del funzionamento d'emergenza, si sente un "Piii" una volta sola, che segnala l'inizio di questa operazione.
  • Page 68 All manuals and user guides at all-guides.com Manutenzione Per un uso corretto del climatizzatore Impostare la temperatura ambiente in modo adeguato Non collocare ostacoli davanti alle griglie di aspirazione e di uscita Temperatura adeguata Chiudere porte e finestre durante il funzionamento Utilizzare il Timer in maniera efficace In modalità...
  • Page 69 All manuals and user guides at all-guides.com Manutenzione Per un uso corretto del climatizzatore ATTENZIONE Prima di effettuare la pulizia, togliere la spina dalla presa di corrente o staccare l'interruttore dell'alimentazione elettrica generale. Pulizia del telecomando Pulizia dell'unità interna Non utilizzare acqua, si prega di usare un panno asciutto. Pulire l'apparecchio con un panno morbido e asciutto.
  • Page 70 All manuals and user guides at all-guides.com Manutenzione Sostituzione dei filtri purificatori 1. Aprire il pannello frontale spingendolo verso l'alto con i pollici. 2. Rimuovere il filtro dell'aria. Spingere leggermente verso l'alto l'aletta centrale del filtro finché non è sganciata. Rimuovere il filtro tirando verso il basso.
  • Page 71 All manuals and user guides at all-guides.com Manutenzione A inizio stagione 1. Pulire i filtri dell'aria Se il climatizzatore viene fatto funzionare senza filtri dell'aria, ciò potrebbe causare anomalie. Accertarsi di inserire entrambi i filtri destro e sinistro (di forma diversa) prima di avviare il climatizzatore. 2.
  • Page 72 All manuals and user guides at all-guides.com Guida alla ricerca dei guasti Prima di rivolgersi al Servizio assistenza, effettuare le seguenti verifiche: L'apparecchio non si riavvia immediatamente. • Una volta spento il climatizzatore, questo non si riavvia prima di 3 minuti per proteggere il sistema. •...
  • Page 73 All manuals and user guides at all-guides.com Sommaire Consignes d’utilisation Dénomination des composants Touches et écran de la télécommande Fonctionnement Entretien Recherche des pannes...
  • Page 74 All manuals and user guides at all-guides.com Précautions d’emploi • Lire ce manuel d’instructions avant d'utiliser le climatiseur. • Les conseils de sécurité sont classés en deux catégories: DANGER et ATTENTION. La rubrique DANGER concerne des pré- cautions dont le non-respect peut provoquer des risques graves pour l'utilisateur (mort, lésions graves, etc.). Les précautions figurant sous la rubrique ATTENTION doivent, elles aussi, être respectées car elles pourraient entraîner des problèmes très graves suivant la situation.
  • Page 75 All manuals and user guides at all-guides.com Avertissements Consignes d'élimination du climatiseur usé • Ne pas mettre en marche un climatiseur endommagé. En Arrêter le climatiseur et le débrancher avant de procéder à l’é- cas de doute, contacter le revendeur. limination du climatiseur usé.
  • Page 76 All manuals and user guides at all-guides.com Dénomination des composants Unité intérieure Filtre purificateur (à l’intérieur) Sortie air Entrée d’air Filtre à air (à l’intérieur) Panneau frontal Dispositif antibactérien à Panneau témoins lumineux rayons UV (à l’intérieur) (à l’intérieur) Déflecteurs horizontaux Ionisateur (à...
  • Page 77 All manuals and user guides at all-guides.com Touches et écran de la télécommande 1. Touche LOCK Pour bloquer les touches et l'afficheur de la télécommande. 2. Touche LIGHT Contrôle l’allumage et l’extinction du panneau témoins lumineux sur le panneau de l’unité intérieure. 3.
  • Page 78 All manuals and user guides at all-guides.com Touches et écran de la télécommande 16. Témoin fonction Sleep 17. Témoin fonction Health (santé) 18. Témoin fonction ¨changement d’air¨ 19. Témoins mode de fonctionnement Mode de fonctionnement AUTO REFROIDISSEMENT DÉSHUMIDIFICATION CHAUFFAGE VENTILATION Télécommande Panneau unité...
  • Page 79 All manuals and user guides at all-guides.com Fonctionnement Utilisation de la télécommande • Après avoir allumé le climatiseur, pointer la télécommande directement vers le récepteur des signaux sur l'unité intérieure. • La distance entre l'émetteur du signal et le récepteur ne doit pas être supérieure à 7 mètres et il ne doit pas y avoir d'obsta- cles.
  • Page 80 All manuals and user guides at all-guides.com Fonctionnement Auto, Refroidissement, Chauffage, Déshumidification (1) Mise en marche du climatiseur Appuyer sur la touche ON/OFF de la télécommande pour démarrer le cli- matiseur. (2) Sélection du mode de fonctionnement Appuyer sur la touche MODE; à chaque pression le mode de fonctionnement varie de la façon suivante: Télécommande AUTO REFROIDISSEMENT DÉSHUMIDIFICATION...
  • Page 81 All manuals and user guides at all-guides.com Fonctionnement Ventilation (1) Mise en marche du climatiseur Appuyer sur la touche ON/OFF de la télécommande pour démarrer le cli- matiseur. (2) Sélection du mode de fonctionnement Appuyer sur la touche MODE; à chaque pression le mode de fonctionnement varie de la façon suivante: Télécommande AUTO REFROIDISSEMENT DÉSHUMIDIFICATION...
  • Page 82 All manuals and user guides at all-guides.com Fonctionnement Réglage de la direction du flux d'air Déflecteurs horizontaux Ailettes verticales Position 1 Position 1 Position 2 Position 2 Position 3 Position 3 Position 4 Position 4 TEMP Position 5 Position 5 Position 6 oscillation Position 6...
  • Page 83 All manuals and user guides at all-guides.com Fonctionnement Fonction nuit SLEEP Quand on appuie sur la touche SLEEP avant d'aller se coucher, le climatiseur adapte son fonctionnement afin que les conditions de repos soient optimales. Utilisation de la fonction Sleep Après avoir mis en marche l'unité, sélectionner le mode de fonctionnement désiré...
  • Page 84 All manuals and user guides at all-guides.com Fonctionnement Timer ON - Timer OFF Régler correctement l'horloge avant d'utiliser le mode Timer. (1) Mise en marche de l'unité et sélection du mode de fonctionnement L'afficheur à cristaux liquides affiche le mode de fonctionnement programmé. (2) Sélection du mode Timer Appuyer sur la touche TIMER;...
  • Page 85 All manuals and user guides at all-guides.com Fonctionnement Timer ON/OFF Régler correctement l'horloge avant d'utiliser le mode Timer. (1) Mise en marche de l'unité et sélection du mode de fonctionnement L'afficheur à cristaux liquides affiche le mode de fonctionnement programmé. (2) Sélection du mode Timer Appuyer sur la touche TIMER;...
  • Page 86 All manuals and user guides at all-guides.com Fonctionnement Fonction Power/Soft MODE DE FONCTIONNEMENT POWER Mode conseillé pour obtenir un réchauffement ou un refroidissement rapide de la pièce. Activation Appuyer une seule fois sur la touche POWER/SOFT. L’indication “ ” est affichée sur la télécommande et le fonctionnement en mode Power est acti- vé.
  • Page 87 All manuals and user guides at all-guides.com Fonctionnement Fonction HEALTH (santé) La fonction Health comprend la fonction ionisation et la fonction germicide. (1) Mise en marche du climatiseur Appuyer sur la touche ON/OFF de la télécommande pour démarrer le cli- matiseur.
  • Page 88 All manuals and user guides at all-guides.com Fonctionnement Fonction HEALTH AIRFLOW (1) Mise en marche du climatiseur Appuyer sur la touche ON/OFF de la télécommande pour démarrer le climatiseur. L’écran affiche l’état de fonctionnement précédent (sauf pour les modes Timer, Sleep et Health airflow).Sélectionner le mode de fonctionnement désiré.
  • Page 89 All manuals and user guides at all-guides.com Fonctionnement Fonctionnement d’urgence et de test Fonctionnement d’urgence • Effectuer cette opération uniquement lorsque la télécommande est défectueuse, égarée ou en- dommagée. • Lorsque l’on appuie sur la touche du fonctionnement d’urgence, on entendra un bip sonore si- gnalant le début de cette opération.
  • Page 90 All manuals and user guides at all-guides.com Entretien Pour une utilisation correcte du climatiseur Programmer la température ambiante de façon adéquate Ne pas placer d’obstacles devant les grilles d’aspiration et de soufflage Température adéquate Fermer les portes et les fenêtres pendant le Utiliser efficacement la minuterie fonctionnement en mode Refroidissement En mode Refroidissement,...
  • Page 91 All manuals and user guides at all-guides.com Entretien Pour une utilisation correcte du climatiseur ATTENTION Avant de nettoyer l’appareil, débrancher la fiche de la prise de courant ou couper l’alimentation de l’interrupteur électrique général. Nettoyage de la télécommande Nettoyage de l'unité intérieure Ne pas nettoyer à...
  • Page 92 All manuals and user guides at all-guides.com Entretien Remplacement des filtres purificateurs 1. Ouvrir le panneau avant en le poussant vers le haut avec les pouces. 2. Retirer le filtre à air. Pousser légèrement vers le haut l’ailette centrale du filtre jusqu‘à ce qu’elle se décroche.
  • Page 93 All manuals and user guides at all-guides.com Entretien En début de saison 1. Nettoyer les filtres à air Le fonctionnement du climatiseur sans les filtres à air pourrait causer des anomalies. S’assurer que les filtres de droite et de gauche (de forme différente) sont bien insérés avant de mettre le climatiseur en marche. 2.
  • Page 94 All manuals and user guides at all-guides.com Recherche des pannes Avant d’appeler le SAV, effectuer les vérifications suivantes: L’appareil ne redémarre pas immédiatement. • Lorsque l’appareil est éteint, il ne redémarre pas pendant 3 mi- nutes pour protéger le système. •...

Ce manuel est également adapté pour:

Hsu-07ru03/r2dbHsu-09ru03/r2Hsu-09ru03/r2dbHsu-12ru03/r2Hsu-12ru03/r2dbHsu-18ru03/r2 ... Afficher tout
