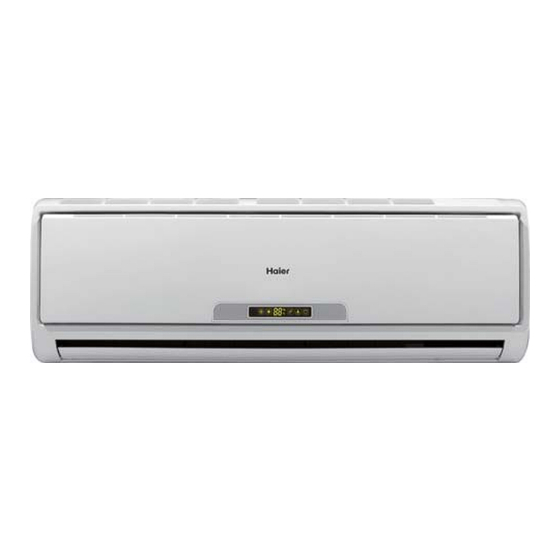

SPLIT TYPE ROOM AIR CONDITIONER
OPERATION MANUAL
HSU-07HEA03/R2
HSU-09HEA03/R2
HSU-12HEA03/R2
HSU-18HEA03/R2
HSU-22HEA03/R2
HSU-24HEA03/R2
HSU-09HEA103/R2
HSU-12HEA103/R2
H2SM-(9+9)HEA03/R2
H2SM-(9+12)HEA03/R2
●
Please read this operation manual before using the air conditioner.
Keep this operation manual for future reference.
0010526880
Contents
....................................................1
CAUTIONS
....................................................
PARTS AND FUNCTIONS
................................................................3
OPERATION
......................................................................6
MAINTENANCE
.......................................................... 7
TROUBLE SHOOTING
Índice
.................................................... 1
PRECAUCIONES
COMPONENTES Y FUNCIONES
................................................................ 10
FUNCIONAMIENTO
...................................................................... 13
MANTENIMIENTO
RESOLUCIÓN DE PROBLEMAS
Contenuti
.................................................... 1
AVVERTENZE
.................................................................... 16
PARTI E FUNZIONI
................................................................ 17
FUNZIONAMENTO
...................................................................... 20
MANUTENZIONE
RISOLUZIONE DEI PROBLEMI
Table des matières
.................................................... 1
AVERTISSEMENTS
.................................................................... 23
PIÈCES ET FONCTIONS
................................................................ 24
OPÉRATION
...................................................................... 27
MAINTENANCE
.......................................................... 28
DÉPANNAGE
2
.................................................................... 9
.......................................................... 14
.......................................................... 21
