Midea M-THERMON HT MHC-V4W/D2N7 Guide D'entretien page 24

2) Lorsque AHS est réglé pour être valide pour chauffage et mode ECS. En mode chauffage, le contrôle de l'AHS est
identique au point 1) ci-dessus ; en mode ECS, l'AHS est activé automatiquement lorsque la température initiale de l'eau
sanitaire T5 est trop basse ou que la température cible de l'eau sanitaire est trop élevée lorsque la température ambiante est
basse. P_o cesse de fonctionner, et SV1 reste en marche (ON).
3) Lorsque AHS est réglé sur valide, M1M2 peut être défini comme valide sur l'interface utilisateur. En mode chauffage, AHS
sera activé quand le contact sec MIM2 se fermera. Cette fonction n'est pas valide en mode ECS.
Commande TBH (réchauffeur d'appoint du réservoir)
●
La fonction TBH est réglée sur l'interface utilisateur (voir 10.2.7 Autre source de chaleur).
1) Lorsque le TBH est réglé sur valide, TBH peut être activé via la fonction TANKHEATER sur l'interface utilisateur ; en mode
ECS, TBH sera automatiquement activé lorsque la température initiale de l'eau sanitaire T5 est trop basse ou la température
cible de l'eau sanitaire est trop élevée à basse température ambiante.
2) Lorsque TBH est réglé sur valide, M1M2 peut être défini pour être valide sur l'interface utilisateur. TBH sera activé quand
le contact sec MIM2 se fermera.
Contrôle de l'énergie solaire
●
Le module hydraulique reconnaît les signaux d'énergie solaire en évaluant le Tsolar ou en recevant les signaux SL1SL2 de
l'interface utilisateur (voir 10.2.15 Définition en entrée). La méthode de reconnaissance peut être définie via ENTR. SOLAIRE
sur l'interface utilisateur. Veuillez vous référer à 7.6.8 « Câblage du signal d'entrée de l'énergie solaire ».
1) Lorsque Tsolar est réglé sur valide, l'énergie solaire se met en marche (ON) lorsque Tsolar est suffisamment élevé, et P_s
commence à fonctionner ; l'énergie solaire se met à l'arrêt (OFF) lorsque Tsolar est faible, et P_s cesse de fonctionner.
2) Lorsque le contrôle SL1SL2 est réglé sur valide, l'énergie solaire se met en marche (ON) après avoir reçu le signal du kit
solaire de l'interface utilisateur, et P_s commence à fonctionner ; si aucun signal de kit solaire n'est reçu, l'énergie solaire
s'éteint (OFF) et P_s s'arrête de fonctionner.

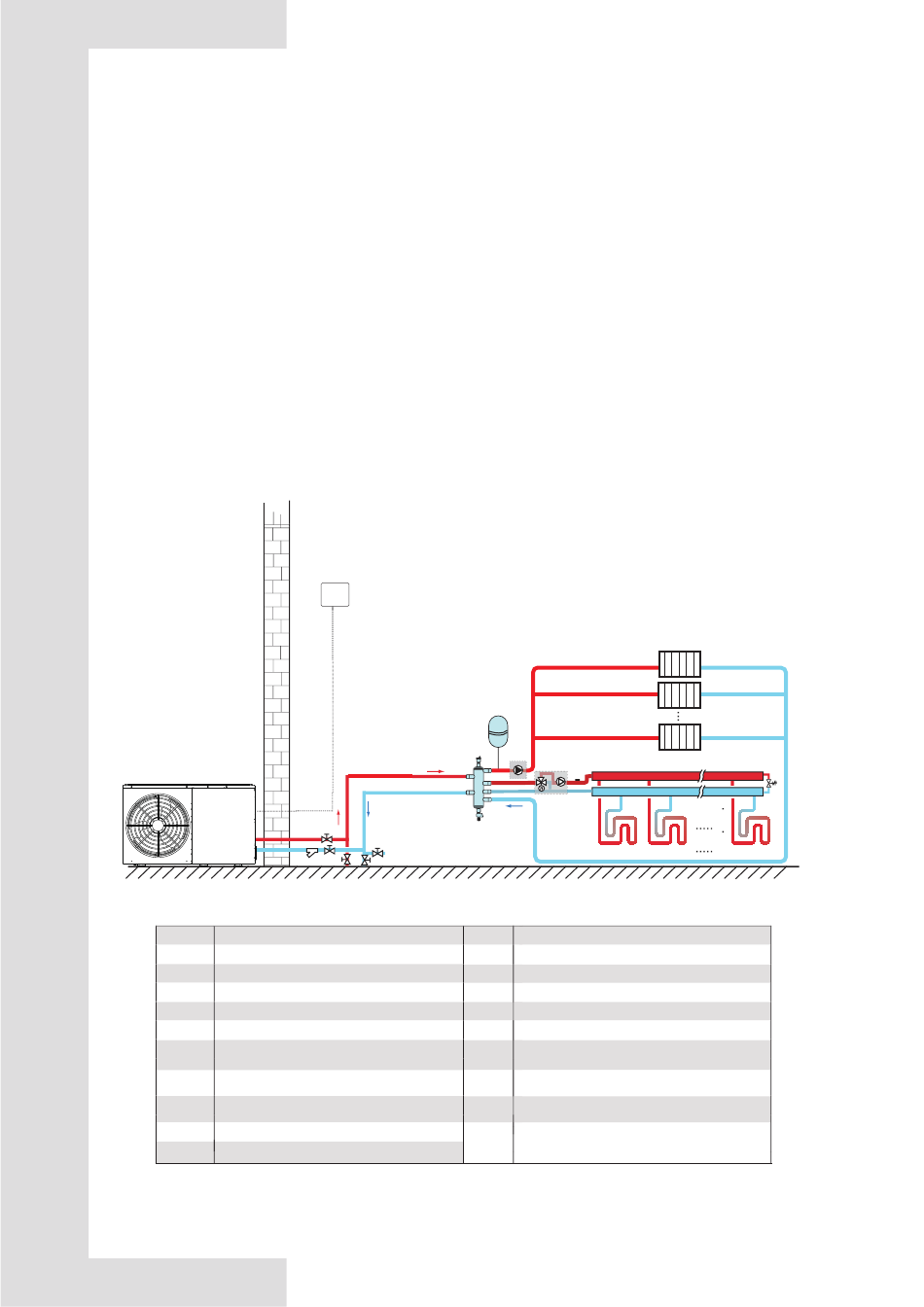

Commande de Deux zones
Extérieur
1
Modbus
Code Composant/unité
1 Unité principale
2 Interface utilisateur
4 Réservoir d'équilibrage (fourni par l'utilisateur)
Vanne de purge d'air automatique
4.1
4.2 Vanne de vidange
P_o : pompe de circulation de la zone 1 (fournie
5
par l'utilisateur)
Vase d'expansion (fourni par l'utilisateur)
10
12 Filtre (accessoire)
14 Vanne d'arrêt (fournie par l'utilisateur)
15
Vanne de remplissage (fournie par l'utilisateur)
Intérieur
2
4.1
4
4.2
14
15
16
14
12 16
Code
16
19
20
23
23.1
23.2
Tw2
FHL 1...n
RAD.1...n
19
10
5
23
Tw2
23.1 23.2
FHL1 FHL2
Composant/unité
Vanne de vidange (fournie par l'utilisateur)
Collecteur/distributeur (fourni par l'utilisateur)
Vanne de dérivation (fournie par l'utilisateur)
Station d'équilibrage (fournie par l'utilisateur)
SV3 : vanne de mélange (fournie par l'utilisateur)
P_c : pompe de circulation de la zone 2
(fournie par l'utilisateur)
Capteur de température de débit d'eau de zone
2 (facultatif)
Boucle de chaleur au sol (fournie par l'utilisateur)
Radiateur (fourni par l'utilisateur)
RAD.1
ZONE1
RAD.2
RAD.n
19
ZONE2
20
FHLn
