Mesure d'outils électriques et de petits appareils
Cette section concerne tout appareil testé muni d'un cordon
d'alimentation. Pour les outils électriques à double isolation, les fils du
mètre doivent être raccordés au boîtier de l'appareil (mandrin, lame,
etc.) et les fiches du cordon d'alimentation.
Test de moteurs AC
Déconnectez le moteur de la ligne en débranchant les fils des bornes
du moteur ou en ouvrant l'interrupteur secteur.
Si l'interrupteur secteur est ouvert, et que le moteur est également muni d'un démarreur, le
démarreur doit être maintenu dans la position ON. Lorsque l'interrupteur secteur est ouvert, la
mesure de la résistance comprendra la résistance du fil du moteur et de tous les autres composants
compris entre le moteur et l'interrupteur secteur. Si une faiblesse est relevée, le moteur et les autres
composants doivent être vérifiés séparément. Si le moteur est débranché au niveau de ses bornes,
connectez un fil du mètre au logement moteur mis à la masse et l'autre fil à l'un des fils du moteur.

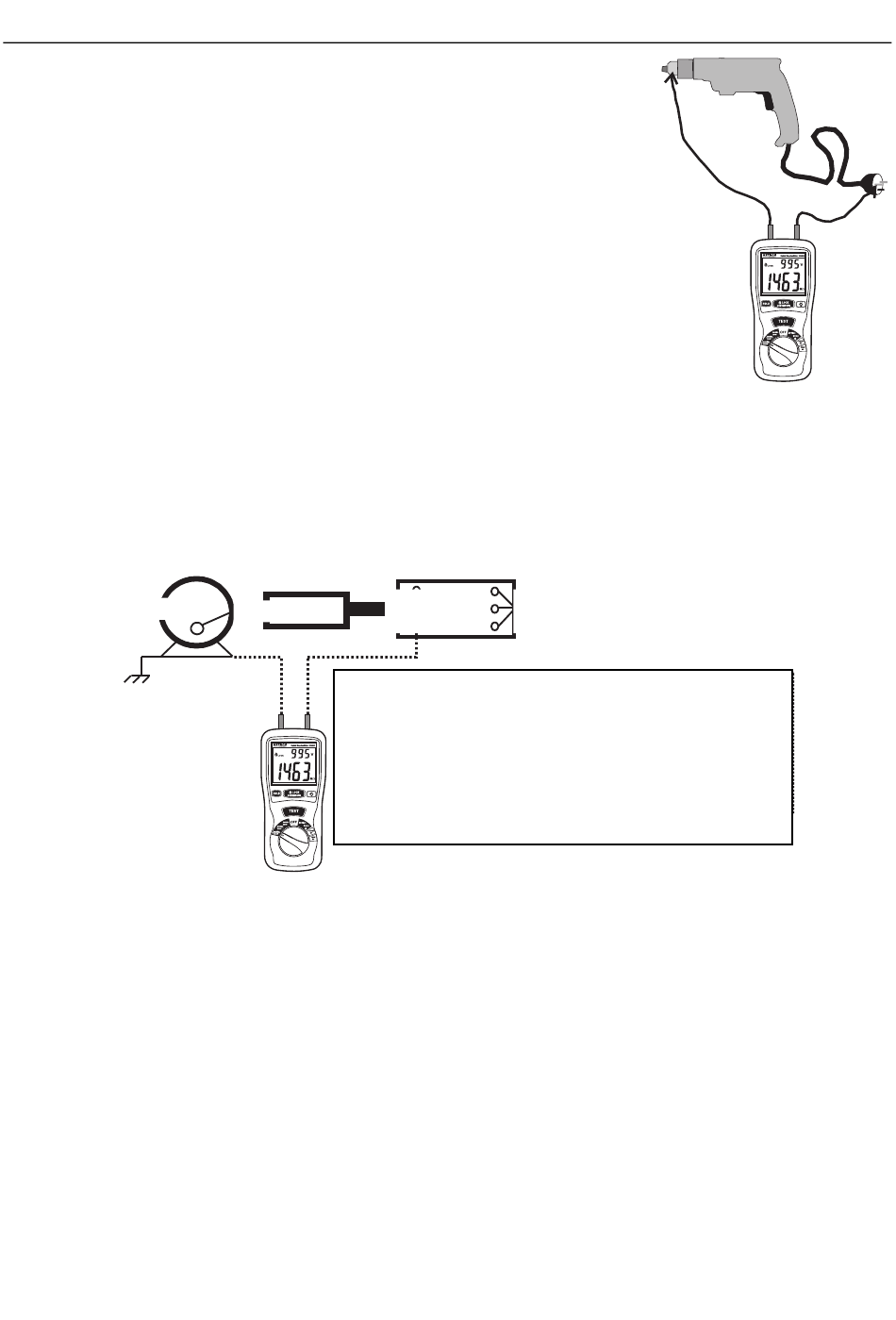

Reportez-vous au schéma ci-dessous :
Motor
Moteur
GND
Masse
Test de moteurs DC
1.
Débranchez le moteur de la ligne.
2.
Pour tester la couronne de porte-balai, les bobines inductrices et l'armature, connectez un fil
du mètre au logement moteur mis à la masse et l'autre fil à l'un des fils du moteur.
3.
Si la mesure de la résistance indique une faiblesse, soulevez les balais pour les retirer du
commutateur et testez séparément l'armature, les bobines inductrices et la couronne porte-
balai (un élément à la fois). Laissez un fil connecté au logement moteur mis à la masse tandis
que vous procédez au test des composants du moteur. Cela est également valable pour les
générateurs DC.
Interrupteur
Starter
Démarreur
secteur
Remarques :
Notes:
1. Le DEMARREUR doit être positionné sur ON
pendant le test.
2. La connexion du moteur au mètre doit être
effectuée au niveau du logement moteur (masse).
3. La connexion du mètre à l'interrupteur secteur doit
être effectuée du côté moteur de l'interrupteur
secteur, tel qu'illustré.
Mains
Line
Ligne
Switch
1. The STARTER must be in the ON position during the
5
