Infinity iW-1941 RDM
Panneau de commande
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche la fois suivante.
Adressage DMX
Le panneau de commande situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Infinity répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 177 canaux.
Si vous utilisez plusieurs Infinity, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX du premier Infinity devrait être 1 (001) ; celle du second Infinity devrait être
1+177 = 178 (178) ; celle du troisième Infinity devrait être 178+177 = 355 (355), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité
correctement.
Si au moins deux Infinity partagent correctement une même adresse, elles fonctionnent de la même
manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ».
Contrôle :
Après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles de contrôle d'éclairage.
Remarque : une fois allumée, l'Infinity détecte automatiquement si des données DMX 512 sont reçues ou
non. Le problème peut être lié au fait que :
le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée de l'Infinity.
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou le connecteur est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'écran s'éteint au bout de 35 secondes
Si vous n'appuyez sur aucun bouton pendant 35 secondes, l'affichage s'éteindra.
Pour allumer l'écran, appuyez sur n'importe quel bouton de panneau de commande.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code de produit : 41529

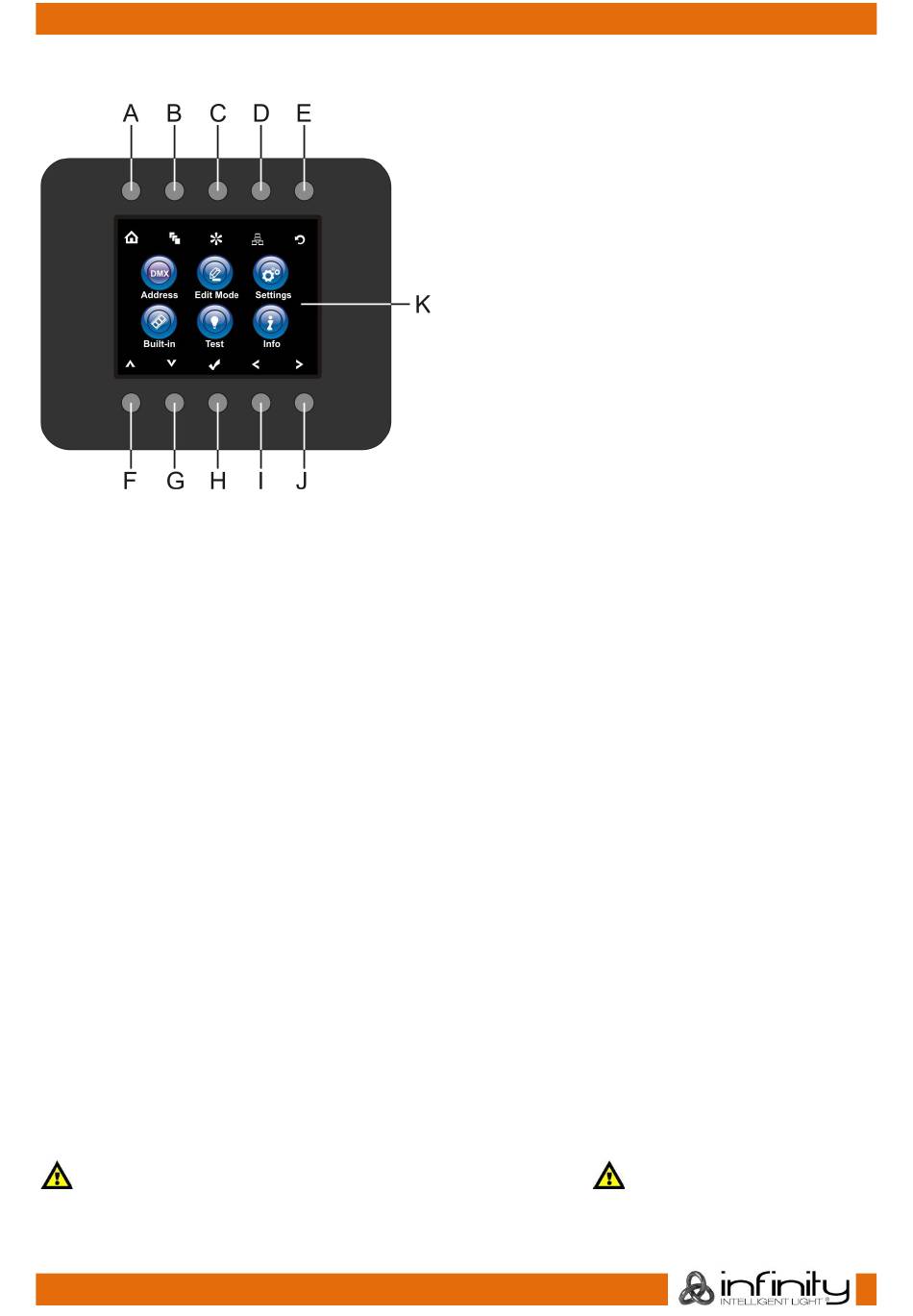

A)
Bouton Home
B)
Bouton du menu d'édition
C)
Bouton du mode réglage
D)
Bouton de réglage de l'adresse
E)
Bouton du logo Infinity Logo / écran
précédent
F)
Bouton Haut
G)
Bouton Bas
H)
OK / ENTER
I)
Bouton gauche
J)
Bouton droit
K)
Écran LCD
19
Schéma 08
