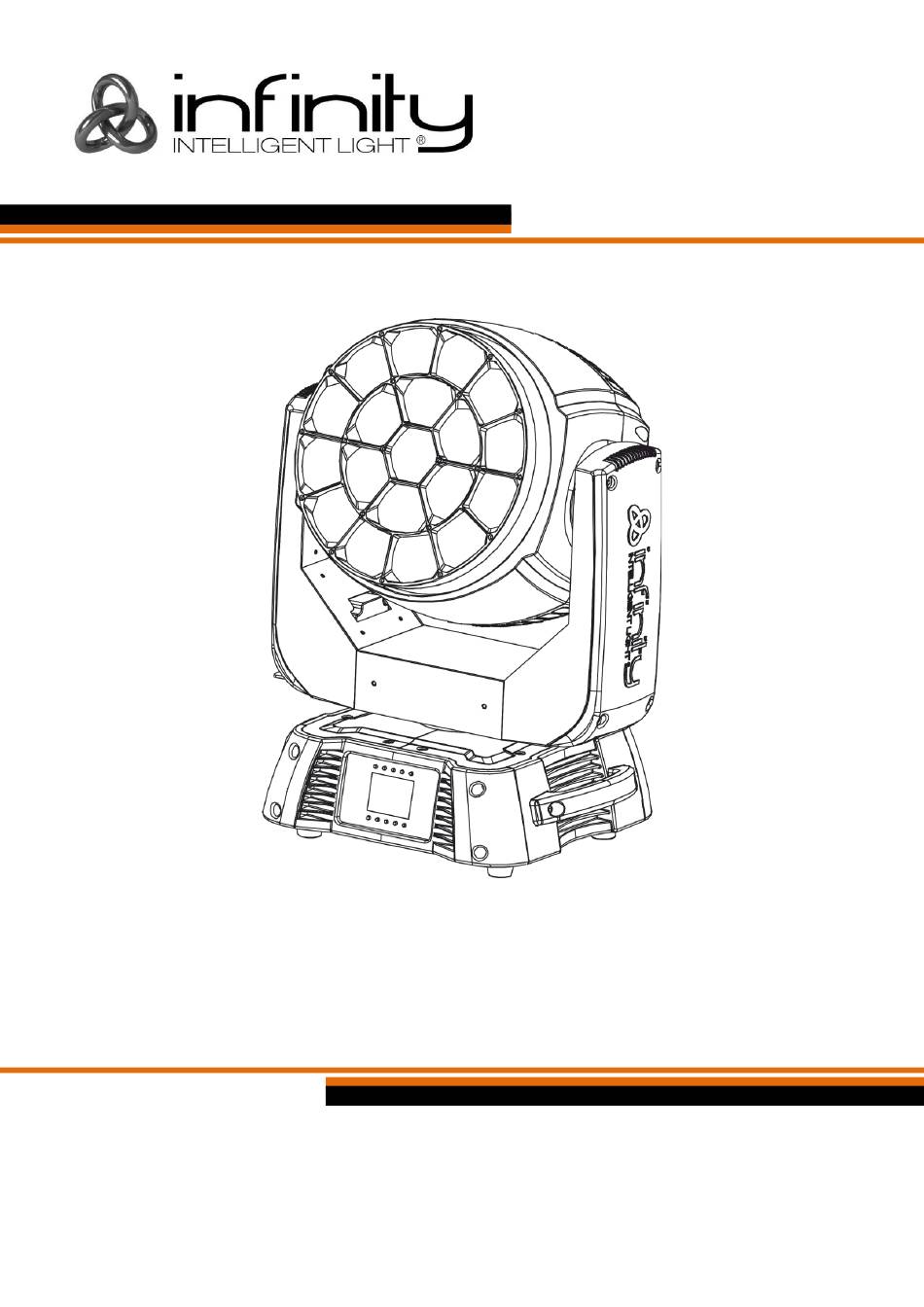

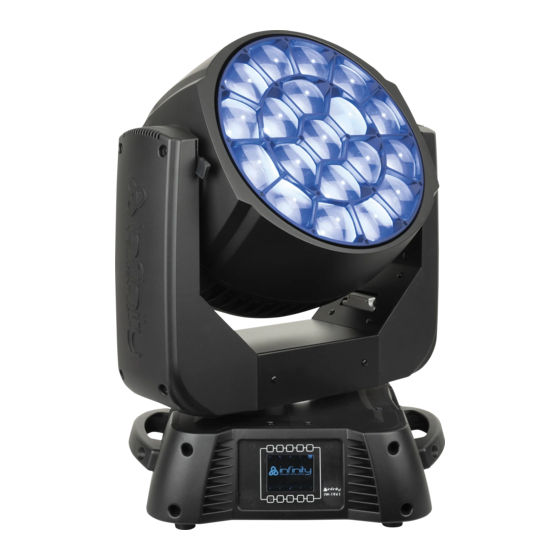

- Page 1 MANUEL D’UTILISATION FRANÇAIS Infinity iW-1941 RDM Code de produit : 41529 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Verrouillage / déverrouillage de la lyre........................12 Réglage et utilisation ..............................12 Modes de contrôle ..............................13 Une Infinity (programmes intégrés) ........................13 Plusieurs Infinity (contrôle maître / esclave) .......................13 Plusieurs Infinity (contrôle DMX) ..........................14 Plusieurs Infinity (contrôle ArtNet) .........................15 Connexion à un réseau .............................16 Réglages ArtNet ...............................16...
- Page 3 Infinity iW-1941 RDM Absence de lumière ..............................52 Absence de réponse au DMX ..........................52 Spécifications du produit ...............................54 Dimensions ..................................55 Remarques ..................................56 Code de produit : 41529...
- Page 4 S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Infinity iW-1941 RDM avec câble d’alimentation PowerCON (1,4 m) 2 supports pour montage sur structure ...
- Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
- Page 7 Infinity iW-1941 RDM Procédure : Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer l’appareil avec le support de montage sur le système de fixation.
- Page 8 Infinity iW-1941 RDM Montage d’un collier sur la face inférieure de la lyre Infinity Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur.
- Page 9 Infinity iW-1941 RDM Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).
- Page 10 Infinity iW-1941 RDM Description du système Caractéristiques L’Infinity iW-1941 RDM est une lyre de grande puissance dotée d’excellents effets. Contrôle des pixels Zoom 3,6° à 60° Taux de rafraîchissement sélectionnable par DMX Écran tactile alimenté par batterie ...
- Page 11 Infinity iW-1941 RDM Présentation Schéma 01 01) 19 Osram RGBW 4-en-1 de 40 W 02) Boutons de contrôle + affichage LCD Angle de faisceau 3,6° avec réglage électronique Angle de faisceau 60° avec réglage électronique Schéma 02 Code de produit : 41529...
- Page 12 Infinity iW-1941 RDM Panneau arrière Schéma 03 03) Entrée du connecteur de signal DMX à 3 broches 04) Sortie du connecteur de signal DMX à 3 broches 05) Fusible T5AL / 250V 06) Connexion de mise à la terre 07) Sortie du connecteur de signal DMX à 5 broches...
- Page 13 Infinity iW-1941 RDM Installation Retirez tout le matériel d’emballage de l’Infinity iW-1941 RDM. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.
- Page 14 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Lorsque l’Infinity n’est pas connectée par un câble DMX, elle fonctionne en tant qu’appareil autonome.
- Page 15 03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Utilisez un câble XLR à 3 broches pour connecter l’Infinity et autres appareils. 05) Reliez les appareils conformément au schéma 6. Connectez un câble DMX entre la sortie (OUT) DMX de la première unité...
- Page 16 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Utilisez un câble CAT-5/CAT-6 pour connecter l’Infinity et d’autres appareils. 04) Connectez votre PC avec un logiciel ArtNet installé à la première prise d’entrée RJ45 de l’appareil.
- Page 17 04) Réglez l’adresse IP de votre logiciel / contrôleur d’éclairage sur 2.x.x.x. ou 10.x.x.x, selon les paramètres ArtNet. 05) Réglez le masque de sous-réseau sur 255.0.0.0. sur l’Infinity et votre logiciel / contrôleur d’éclairage. Assurez-vous que tous les appareils sur le réseau ont une adresse IP unique.
- Page 18 Infinity iW-1941 RDM Comment fabriquer un câble de transmission des données Un câble ETHERNET standard peut être utilisé pour remplacer un câble de données chargé de transmettre les informations à la S601. Veuillez suivre les instructions ci-dessous pour fabriquer un câble NET de qualité supérieure.
- Page 19 • Adaptateur DMX DAP Audio : 3 broches / 5 broches. Code de produit FLA30. L’Infinity iW-1941 RDM peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code de produit : 41529...
- Page 20 Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ». Contrôle : Après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le biais de vos consoles de contrôle d’éclairage.
- Page 21 Infinity iW-1941 RDM Vue d’ensemble Code de produit : 41529...
- Page 22 Haut Menu édition Mode réglages OK/Enter Réglage de l’adresse Gauche Écran précédent / logo Infinity Droite 1. Adressage DMX Ce menu vous permet de définir l’adressage DMX. 01) Appuyez sur le bouton 02) Appuyez sur le bouton pour confirmer. Vous pouvez sélectionner 512 adresses DMX différentes.
- Page 23 07) Si vous avez sélectionné le mode Master, appuyez sur les boutons pour choisir NO ou YES. 08) Si vous choisissez NO dans le MASTER MODE, l’Infinity sera configurée comme appareil esclave et son fonctionnement sera identique à celui de l’appareil maître.
- Page 24 Infinity iW-1941 RDM 3. Menu réglages Ce menu vous permet de configurer les réglages que vous souhaitez utiliser. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 19 modes différents. 03) Utilisez les boutons pour sélectionner le mode requis :...
- Page 25 Infinity iW-1941 RDM 3.1. Balance des couleurs Avec ce menu, vous pouvez régler la luminosité des couleurs de l'appareil. 01) Appuyez sur les boutons , choisissez Color Balance (balance des couleurs) et appuyez sur le bouton pour ouvrir le menu.
- Page 26 Infinity iW-1941 RDM 3.3. Réglages ArtNet Dans ce menu, vous pouvez configurer les paramètres de réseau de l'appareil. 01) Appuyez sur les boutons , choisissez Network settings (paramètres de réseau) et appuyez sur le bouton pour ouvrir le menu. 02) L’écran ci-dessous apparaît : 03) Appuyez sur les boutons pour choisir l’une des 4 options suivantes :...
- Page 27 Infinity iW-1941 RDM 4. Programmes intégrés Ce menu vous permet de choisir les programmes intégrés souhaités. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir 10 programmes intégrés différents. 03) Utilisez les boutons Haut / Bas pour sélectionner le programme requis.
- Page 28 Infinity iW-1941 RDM 5. Menu de test Avec ce menu, vous pouvez tester les fonctions de l’appareil automatiquement ou manuellement. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 2 types de test différents.
- Page 29 Infinity iW-1941 RDM 6. Menu informations Grâce à ce menu, vous pouvez accéder aux paramètres de plusieurs appareils. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. 03) Vous pouvez visualiser 7 paramètres. Code de produit : 41529...
- Page 30 Infinity iW-1941 RDM Canaux DMX 25 canaux (Basic) Canal 1 – Mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la lyre horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 31 Infinity iW-1941 RDM Canal 14 – Correction CTC (les canaux 6, 8, 10, 12 et 21 doivent être réglés sur une valeur comprise entre 1 et 255 et le canal 23 entre 20 et 255 Pas de fonction 1 - 255 Température des couleurs, de 19 000 K à...
- Page 32 Infinity iW-1941 RDM Gobo 250 Gobo 251 Gobo 252 Gobo 253 Gobo 254 Allumé Canal 17 – LED intégrée (Le canal 21 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 23 entre 20 et 255...
- Page 33 Infinity iW-1941 RDM Canal 19 – Couleur de fond (Le canal 21 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 23 entre 20 et 255 Pas de fonction 1 - 2 Blanc 2700K (R=156，G=118，B=0，W=63) 3 - 4 Blanc 3200K (R=156，G=141，B=5，W=89)
- Page 34 Infinity iW-1941 RDM 190 - 204 Stroboscope 8 (stroboscope avec pulsation aléatoire) avec vitesse décroissante 205 - 209 Obturateur ouvert 210 - 224 Stroboscope 9 (fondu activé ou désactivé) avec vitesse décroissante 225 - 229 Obturateur ouvert 230 - 244 Stroboscope 10 (stroboscope avec pulsation) avec vitesse décroissante...
- Page 35 Infinity iW-1941 RDM Canaux DMX 96 canaux (Avancé) Canal 1 – Mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 36 Infinity iW-1941 RDM Canal 12 – Variateur d’intensité LED 1 bleu (Le canal 93 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 94 entre 20 et 255 0 - 255 Réglage graduel du bleu de 0 à 100 % Canal 13 –...
- Page 37 Infinity iW-1941 RDM 164 - 200 R=255，G=0，B+，W=0 Magenta (R=255，G=0，B=255，W=0) R-，G=0，B=255，W=0 202 - 238 Bleu (R=0，G=0，B=255，W=0) 240 - 247 Fondu de couleurs avec vitesse décroissante 248 - 255 Saut de couleurs avec vitesse décroissante Canal 88 – Gobos (Le canal 17 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 18 entre 20 et 255...
- Page 38 Infinity iW-1941 RDM LED intégrée 199 (principale) LED intégrée 200 (principale) LED intégrée 201 (principale) LED intégrée 202 (principale) LED intégrée 203 (principale) 237 - 255 LED intégrée 204 (principale) Canal 90 – Vitesse LED intégrée (le canal 13 doit être réglé sur une valeur comprise entre 16 et 255, le...
- Page 39 Infinity iW-1941 RDM 25 - 64 Stroboscope 1 avec vitesse décroissante 65 - 69 Obturateur ouvert 70 - 84 Stroboscope 2 (rapide activé, lent désactivé) avec vitesse décroissante 85 - 89 Obturateur ouvert 90 - 104 Stroboscope 3 (lent activé, rapide désactivé) avec vitesse décroissante...
- Page 40 Infinity iW-1941 RDM 175 - 247 Réservé 248 - 255 Réservé Canal 93 – Variateur d’intensité (les canaux 6, 7, 8, 9, 10, 11 et 12 doivent être réglés sur une valeur comprise entre 1 et 255 et le canal 18 entre 20 et 255 0 - 255 Variateur d’intensité...
- Page 41 Infinity iW-1941 RDM 105 - 109 Réservé 110 - 114 Réservé 115 - 119 Réservé 120 - 124 Ventilation lente 125 - 129 Ventilateur à pleine vitesse 130 - 134 Ventilation automatique 135 - 139 Atténuation rapide 140 - 144 Atténuation fluide...
- Page 42 Infinity iW-1941 RDM Canaux DMX 177 canaux (Avancé - 16 bits) Canal 1 – Mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 43 Infinity iW-1941 RDM Canal 14 – Variateur d’intensité LED 1 rouge (Le canal 173 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 175 entre 20 et 255 0 - 255 Réglage graduel du rouge de 0 à 100 % Canal 15 –...
- Page 44 Infinity iW-1941 RDM Canal 158 – Variateur d’intensité LED 19 rouge (Le canal 173 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 175 entre 20 et 255 0 - 255 Réglage graduel du rouge de 0 à 100 % Canal 159 –...
- Page 45 Infinity iW-1941 RDM 126 - 162 R=255，G-，B=0，W=0 Rouge (R=255，G=0，B=0，W=0) R=255，G=0，B+，W=0 164 - 200 Magenta (R=255，G=0，B=255，W=0) 202 - 238 R-，G=0，B=255，W=0 Bleu (R=0，G=0，B=255，W=0) 240 - 247 Fondu de couleurs avec vitesse décroissante 248 - 255 Saut de couleurs avec vitesse décroissante Canal 168 – Gobos (Le canal 17 doit être réglé...
- Page 46 Infinity iW-1941 RDM LED intégrée 106 (principale) LED intégrée 199 (principale) LED intégrée 200 (principale) LED intégrée 201 (principale) LED intégrée 202 (principale) LED intégrée 203 (principale) 237 - 255 LED intégrée 204 (principale) Canal 170 –...
- Page 47 Infinity iW-1941 RDM Canal 175 – Obturateur / stroboscope (Les canaux 6, 7, 8, 9, 10, 11, 12 et 17 doivent être réglés sur une valeur comprise entre 1 et 255 0 - 19 Obturateur fermé 20 - 24 Obturateur ouvert 25 - 64 Stroboscope 1 avec vitesse décroissante...
- Page 48 Infinity iW-1941 RDM 140 - 144 Atténuation fluide 145 - 164 Pas de fonction 165 - 169 Sortie lumineuse = pleine puissance 170 - 174 Sortie lumineuse = blanc 175 - 247 Réservé 248 - 255 Réservé Code de produit : 41529...
- Page 49 Infinity iW-1941 RDM Canaux DMX 76+13 canaux (ArtNet + DMX) Canal 1 – Variateur d’intensité LED 1 rouge (Le canal 93 doit être réglé sur une valeur comprise entre 1 et 255 et le canal 94 entre 20 et 255 0 - 255 Réglage graduel du rouge de 0 à...
- Page 50 Infinity iW-1941 RDM DMX (13 canaux) Canal 1 – Mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
- Page 51 Infinity iW-1941 RDM 165 - 169 Obturateur ouvert 170 - 184 Stroboscope 7 (stroboscope avec pulsation) avec vitesse décroissante 185 - 189 Obturateur ouvert 190 - 204 Stroboscope 8 (stroboscope avec pulsation aléatoire) avec vitesse décroissante 205 - 209 Obturateur ouvert 210 - 224 Stroboscope 9 (fondu activé...
- Page 52 04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La lyre Showtec Infinity iW-1941 RDM ne nécessite que très peu d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative.
- Page 53 03) Fusible. Remplacez le fusible. Reportez-vous à la page 51 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie.
- Page 54 Infinity iW-1941 RDM Problème Cause(s) probable(s) Solution Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles sont correctement L’alimentation est défectueuse appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
- Page 55 Infinity iW-1941 RDM Spécifications du produit Modèle : Infinity iW-1941 RDM Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz (auto-calibrage) Consommation : 625W (pleine puissance) Raccordement DMX : 30 pcs Alimentation en 120 V 2 unités Alimentation en 240 V 5 unités...
