7. Placez le module de commande sur une surface plane et stable.
Étape 3 : remplacer une carte PCIe
Pour remplacer une carte PCIe, vous devez localiser la carte PCIe défectueuse, retirer la
carte de montage qui contient la carte du module de contrôleur, remplacer la carte, puis
réinstaller la carte de montage PCIe dans le module de contrôleur.

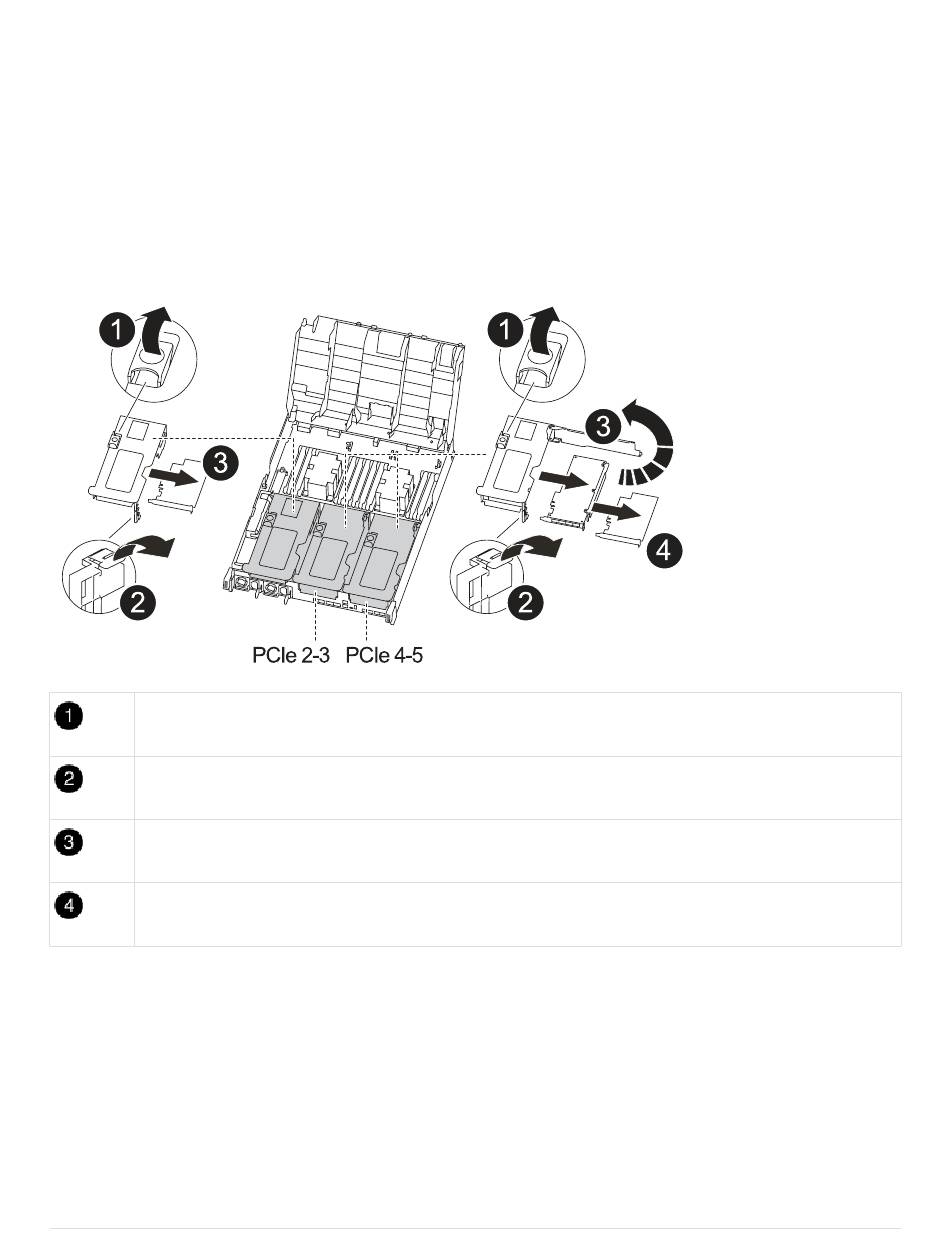

Vous pouvez utiliser l'animation, l'illustration ou les étapes écrites suivantes pour remplacer une carte PCIe.
Animation - remplacer une carte PCIe
Loquet de verrouillage de la rehausse
Loquet de verrouillage de la carte PCI
Plaque de verrouillage PCI
Carte PCI
1. Retirez la carte de montage contenant la carte à remplacer :
a. Ouvrez le conduit d'air en appuyant sur les pattes de verrouillage situées sur les côtés du conduit d'air,
faites-le glisser vers l'arrière du module de contrôleur, puis faites-le tourner jusqu'à sa position
complètement ouverte.
b. Retirez tous les modules SFP ou QSFP qui peuvent se trouver dans les cartes PCIe.
c. Faites pivoter le loquet de verrouillage de la rehausse sur le côté gauche de la rehausse vers le haut et
vers le conduit d'air.
La carte de montage se soulève légèrement du module de contrôleur.
