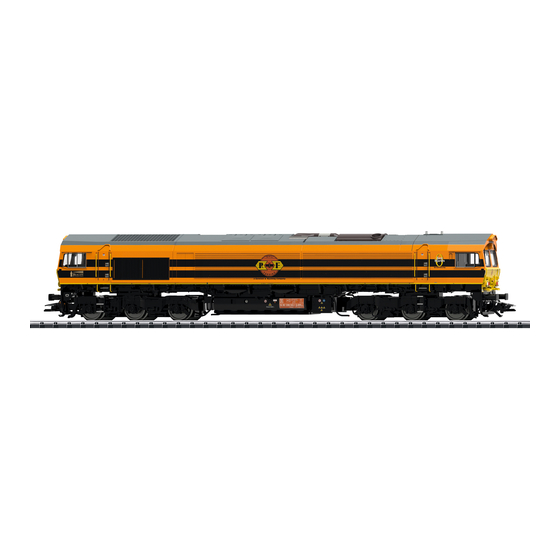

Modell der Diesellokomotive EMD Serie 66
USA
22692

Publicité

loading

Manuels Connexes pour Trix 22692

Sommaire des Matières pour Trix 22692

  • Page 1 Modell der Diesellokomotive EMD Serie 66 22692...
  • Page 3 Seite Sommaire Page Inhaltsverzeichnis Sicherheitshinweise Remarques importantes sur la sécurité Information importante Wichtige Hinweise Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Paramètre/Registre Parameter/Register Ergänzendes Zubehör Accessoires complémentaires Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Inhoudsopgave Pagina...
  • Page 4 Weitergabe des Produktes mitgegeben Protokolle ist in der Wertung fallend: werden. Priorität 1: mfx • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 2: DCC Ihren Trix-Fachhändler. Priorität 3: MM • Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
  • Page 5 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 •...
  • Page 6 DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
  • Page 7 Geräusch: Führerstandstüre auf/zu Beleuchtung Führerstand Geräusch: Lüfter Fahrpultbeleuchtung Geräusch: Kompressor Rangierlicht Sonderzeichen Trix Systems Funktionen ab F16 sind erst ab MS2 Softwareversion 3.55 Warnsignal (1 x weiß, 2 x rot) möglich. Geräusch: Signalhorn tief mit Zufallsgeräuschen Nur in Verbindung mit Betriebsgeräusch, F1 Geräusch: Kurzhorn hoch...
  • Page 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
  • Page 9 Priority 2: DCC well as transferred along with the product to others. Priority 3: MM • Please see your authorized Trix dealer for repairs or spare parts. • The warranty card included with this product specifies the warranty conditions.
  • Page 10 Note: If two or more digital protocols are recognized in the mfx Protocol track, the decoder automatically takes on the highest value Addresses digital protocol.For example, if mfx & DCC are recognized, • No address is required; each decoder is given a one- the mfx digital protocol is taken on by the decoder.
  • Page 11 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
  • Page 12 Sound effect: Blower Control desk lighting Sound effect: Compressor Switching light special symbol Trix Systems Functions starting at F16 are not possible until you have Warning signal (1 x white, 2 x red) Software Version 3.55 in the MS2. Sound effect: Low pitched horn...
  • Page 13 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 255 PoM Braking delay 0 - 255 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
  • Page 14 échéant, transmis avec le produit. Priorité 2 : DCC • Pour toute réparation ou remplacement de pièces, adres- Priorité 3 : MM sez vous à votre détaillant-spécialiste Trix. • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint.
  • Page 15 Indication : Si deux ou plus de deux protocoles numériques Protocole mfx sont reconnus sur la voie, le décodeur choisit automatique- Adressage ment le protocole numérique le plus significatif. Entre les • Aucune adresse n’est nécessaire, le décodeur reçoit tou- protocoles mfx &...
  • Page 16 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
  • Page 17 Bruitage : Ventilateur Eclairage du pupitre de commande Bruitage : Compresseur Trix Systems Feu de manœuvre Symboles spéciaux Les fonctions à partir de F16 ne sont possibles qu’à partir de MS2 version logicielle 3.55. Signal d‘avertissement avec bruits aléatoires...
  • Page 18 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 255 PoM Temporisation de freinage 0 - 255 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
  • Page 19 Prioriteit 1: mfx product. Prioriteit 2: DCC • Voor reparaties en onderdelen kunt zich tot Uw Trix Prioriteit 3: MM handelaar wenden. • Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
  • Page 20 Opmerking: Als er twee of meer digitale protocollen op mfx-protocol de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
  • Page 21 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
  • Page 22 Frontsein cabine 1 uit Geluid: cabinedeur open/dicht Cabineverlichting cabine Geluid: ventilator Verlichting bedieningspaneel Geluid: compressor Rangeersein speciaal teken Trix Systems Functies vanaf F16 zijn pas mogelijk vanaf MS2 software- Waarschuwingslichten versie 3.55. (1 x wit, 2 x rood) met toevalsgeluiden Geluid: signaalhoorn laag...
  • Page 23 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 255 PoM Afremvertraging 0 - 255 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
  • Page 25 Aus Sicherheitsgründen schaltet der Rauchgenerator nach 5 min ab. Um den Rauchgenerator wieder zu starten muss Märklin die Funktion F3 erneut aktiviert werden. 02421 The smoke generator shuts off for safety reasons after 5 minutes. The F3 function must be activated again to start the smoke generator again.
  • Page 28 Modellbahn Spezialfett 66626...
  • Page 31 1 Schraube E253 925 Remarque : Certains éléments sont proposés uniquement sans livrée ou dans une livrée différente. Les pièces ne figu- 2 Antenne, Scheibenwischer E349 386 rant pas dans cette liste peuvent être réparées uniquement 3 Decoder 340 845 par le service de réparation Märklin.
  • Page 32 - rail contact van het voertuig parts. noodzakelijk. Voer geen wijzigingen uit aan de stroomvoe- rende delen. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 340846/1020/Sc1Cm Germany Änderungen vorbehalten www.trix.de www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...
  • Page 33 Modell der Diesellokomotive EMD Serie 66 22692...
  • Page 35 Página Sidan Indice de contenido Innehållsförteckning Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios => Reservdelar => Pagina Side Indice del contenuto...
  • Page 36 Prioridad 3: MM o transmitirlo a otro. • En caso de precisar una reparación o piezas de recambio, rogamos ponerse en contacto con su distribuidor Trix. • Responsabilidad y garantía conforme al documento de garantía que se adjunta.
  • Page 37 Nota: Si se detectan en la vía dos o varios protocolos digi- Protocolo mfx tales, el decoder asume automáticamente el protocolo digi- Direccionamiento tal de mayor valor; p. ej., si se detecta mfx y DCC, el decoder • No se requiere direccionamiento, recibiendo cada deco- asume el protocolo digital mfx.
  • Page 38 Protocolo DCC • Para más información, véase Tabla de CVs para protocolo DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
  • Page 39 Alumbrado interior de la cabina Ruido: Ventilador Iluminación del pupitre de conducción F11 Trix Systems Ruido: Compresor Las funciones a partir de la F16 no son posibles hasta la Luz de maniobras Símbolo especial versión 3.55 del software de la MS2.
  • Page 40 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 255 PoM Frenado progresivo 0 - 255 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
  • Page 41 Priorità 2: DCC ulteriore cessione del prodotto. Priorità 3: MM • Per le riparazioni o le parti di ricambio, contrattare il rivenditore Trix. • Prestazioni di garanzia e garanzia in conformità all’acclu- so certificato di garanzia.
  • Page 42 Avvertenza: Qualora sul binario vengano riconosciuti due o Protocollo mfx più protocolli digitali, il Decoder assume automaticamente Indirizzamento il protocollo digitale con il valore più elevato; ad es. se • Nessun indirizzo necessario, ciascun Decoder riceve una viene riconosciuto mfx & DCC, viene assunto dal Decoder sua identificazione irripetibile e univoca (UID).
  • Page 43 Protocollo DCC • Tutte le funzioni possono venire commutate in modo rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
  • Page 44 Rumore: Porte della cabina di guida spento aperte/chiuse Illuminazione della cabina Rumore: Ventilatori Illuminazione del quadro di comando Trix Systems Rumore: Compressore Le funzioni a partire da F16 sono possibili soltanto dalla Simbolo speciale fanale di manovra versione Software 3.55 della MS2. Spie di segnalazione...
  • Page 45 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 255 PoM Ritardo di frenatura 0 - 255 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
  • Page 46 Observera: Om två eller flera digital-protokoll används via produkten. spåret, så använder dekodern automatiskt det högvärdi- • Kontakta din Trix-handlare för reparationer eller reserv- gaste protokollet. Används t. ex. mfx & DCC, så kommer de- delar. kodern att använda mfx-digital-protokollet. Enstaka protokoll •...
  • Page 47 Observera: Tänk på att inte alla funktioner kan användas/ mfx-protokoll aktiveras i alla digital-protokoll. Med mfx och DCC kan vissa Adressering funktionsinställningar göras för att funktionerna ska vara • Ingen adress behövs, varje dekoder har en helt egen och aktiva vid analog körning. entydig adress (UID).
  • Page 48 DCC-protokoll Vi rekommenderar att endast genomföra programmeringar på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
  • Page 49 Ljud: Förarhyttsdörrar öppnas/stängs Förarhyttsbelysning Förarhytt Ljud: Fläktar Körkontrollsbelysning Ljud: Kompressor Rangerljus Specialsignal-ljussignal Trix Systems Funktioner fr.o.m. F16 fordrar MS2 Softwareversion 3.55. Varningssignalen (1 x vita, 2 x röd) med slumpmässiga ljudinslag Ljud: Signalhorn lågt Endast tillsammans med trafikljud, F1 Ljud: Korthorn högt Endast tillsammans med frontstrålkastare...
  • Page 50 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 255 PoM Bromsfördröjning 0 - 255 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
  • Page 51 Prioritet 3: MM • Angående reparationer eller reservedele bedes De Bemærk: Hvis der genkendes to eller flere digitalproto- henvende Dem til Deres Trix-forhandler. koller på skinnen, overtager dekoderen automatisk den • Garanti ifølge vedlagte garantibevis. digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks.
  • Page 52 Bemærk: Vær opmærksom på, at ikke alle funktioner er mfx-protokol mulige i alle digital-protokoller. Ved mfx og DCC kan der Adressering foretages nogle indstillinger af funktioner, som skal have • Ingen adresse påkrævet, hver dekoder tildeles en unik og effekt ved analogdrift. entydig identitet (UID).
  • Page 53 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
  • Page 54 Lyd: Åbn/luk førerhusdøre Kabinebelysning førerstand Lyd: Blæser Styrepultbelysning Lyd: Kompressor Rangerelys specialmærke Trix Systems Funktioner fra F16 er først mulige fra MS2 softwareversi- Advarselssignal (1 x hvid, 2 x rød) on 3.55. Lyd: Signalhorn dyb med tilfældige lyde Kun i forbindelse med driftslyd, F1 Lyd: Kort horn høj...
  • Page 55 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 255 PoM Bremseforsinkelse 0 - 255 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
  • Page 57 Por motivos de seguridad, el generador de humo se desco- necta al cabo de 5 min. Para rearrancar el generador de Märklin humo, activar de nuevo la función F3. 02421 Per motivi di sicurezza l’apparato fumogeno si disattiva dopo 5 minuti. Per avviare nuovamente tale apparato fumogeno deve venire di nuovo attivata la funzione F3.
  • Page 60 Modellbahn Spezialfett 66626...
  • Page 64 Non eseguite alcuna modificazione foretage ændringer på strømførende dele. ai componenti conduttori di corrente. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 356588/1020/Sc1Cm Germany Änderungen vorbehalten www.trix.de www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...

Ce manuel est également adapté pour:

Emd 66 serie
