2 CConnectez l'autre extrémité du connecteur standard
au système audio de la voiture.
Attention
•
Pour éviter tout accident, le conducteur ne doit jamais
regarder de vidéo en conduisant. Cet appareil est
conçu pour ne pas permettre de regarder de vidéo
en conduisant. Garez votre voiture à un endroit sûr et
serrez le frein à main avant de regarder une vidéo.
Remarque
•
Le système de blocage des vidéos qui s'active lorsque
le frein à main n'est pas serré contrôle uniquement
l'afficheur de l'appareil et n'affecte pas la sortie vidéo
RCA arrière.
•
Si vous tentez de regarder une vidéo depuis un disque
ou une source AV-IN alors que le frein à main n'est pas
correctement serré, le signal vidéo est bloqué par le
système et le message ci-dessous s'affiche sur l'écran TFT:
22
21
20
8
1
5
7
6
2
3
4
9 0! " $ § % /
& 18
19

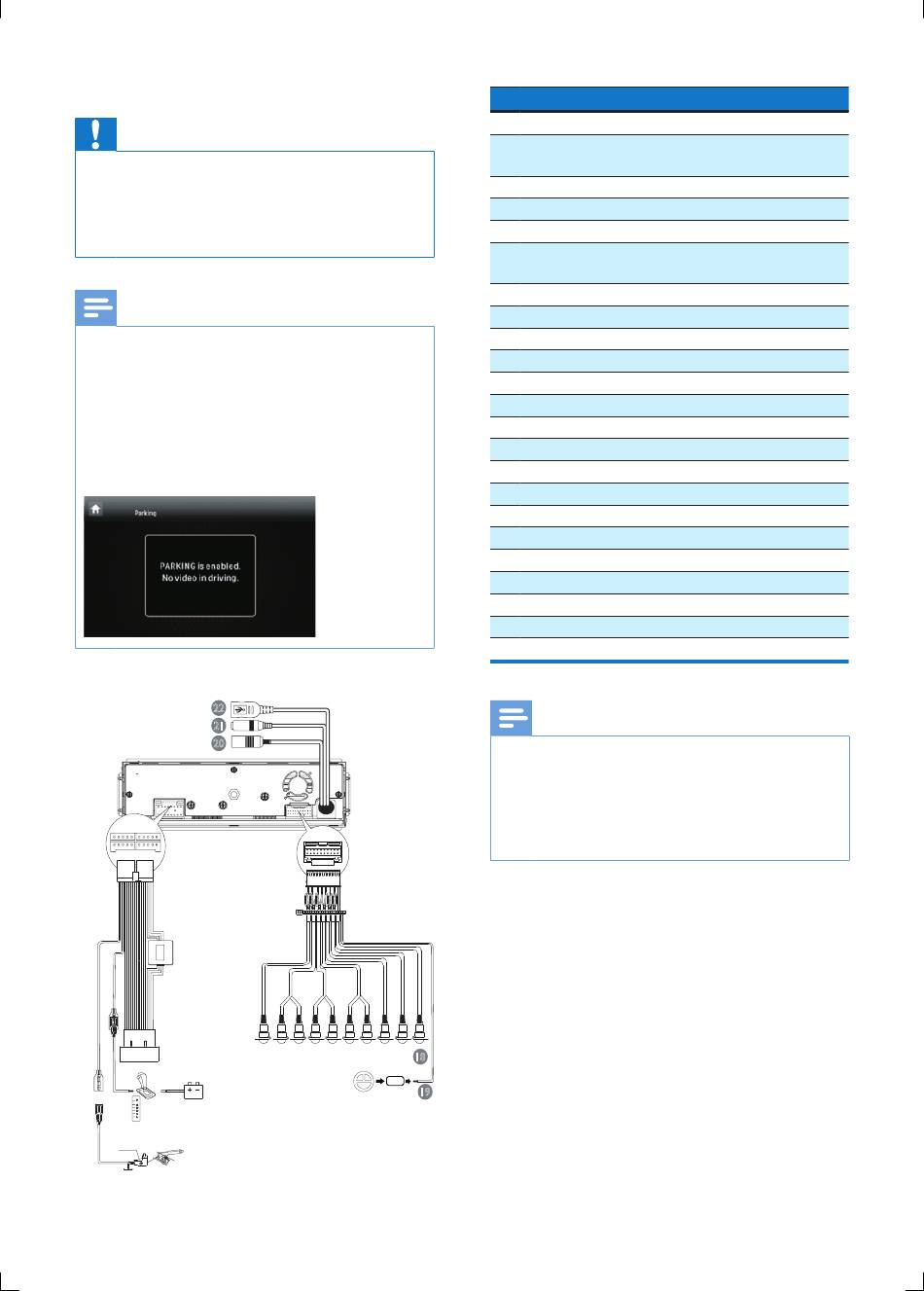

Connecteur/objet
1 Câble rose
2 Câble de rallonge (non
fourni)
3 Commutateur de frein
4 Mise en terre
5 Câble violet
6 Commutateur de boîte
de vitesses
7 Signal de marche arrière Câble noir de la lampe +
8 Câbles ISO
9 Câble jaune
10 Câble rouge
11 Câble blanc
12 Câble rouge
13 Câble blanc
14 Câble rouge
15 Câble blanc
16 Câble jaune
17 Câble marron
18 Câble bleu
19 Câble blanc
20 Câble noir
21 Câble noir
22 Câble noir
Fixation dans le tableau de bord
Remarque
•
Vérifiez la connexion des câbles avant de fixer l'unité
dans une voiture.
•
Si vous perdez les stations de radio présélectionnées
lorsque que vous coupez le contact puis le rallumez,
reconnectez les câbles rouges aux câbles jaunes en
diagonale.
1 Si la voiture ne dispose pas d'un lecteur embarqué ou
d'un ordinateur de navigation, déconnectez la borne
négative de la batterie de la voiture.
•
Si vous déconnectez la batterie de la voiture alors
que la voiture dispose d'un lecteur embarqué ou
d'un ordinateur de navigation, l'ordinateur risque
de perdre sa mémoire.
•
Si la batterie de la voiture n'est pas déconnectée,
pour éviter tout court-circuit, vérifiez que les fils
nus ne se touchent pas.
2 Vérifiez que l'ouverture du tableau de bord de la
voiture correspond à ces dimensions :
Permet de connecter
Câble de rallonge
Frein à main (-)
Caméra de recul (B +)
Connecté à l'étape 1 ci-dessus
Sortie vidéo
Sortie ligne arrière (droite)
Sortie ligne arrière (gauche)
Sortie ligne avant (droite)
Sortie ligne avant (gauche)
Entrée audio (droite)
Entrée audio (gauche)
Entrée vidéo
Entrée caméra
Caisson de basses
Télécommande OE
Antenne radio
Microphone externe
Antenne intelligente GPS
FR
