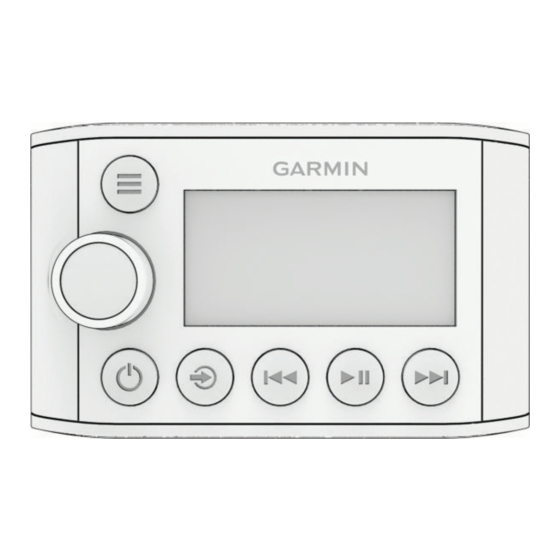

MS-NRX300
INSTRUCTIONS D'INSTALLATION
Informations importantes relatives à la sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Le non-respect de ces instructions d'installation est susceptible de provoquer des blessures, d'endommager le
bateau ou l'appareil ou de dégrader les performances du produit.
ATTENTION
Pour éviter les blessures, portez des lunettes de protection, un équipement antibruit et un masque anti-
poussière lorsque vous percez, coupez ou poncez.
AVIS
Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la
surface de montage pour éviter d'endommager le bateau.
Téléchargement des manuels d'utilisation
Pour de plus amples informations sur les fonctions et opérations de votre système stéréo, vous pouvez
télécharger la dernière version du manuel d'utilisation ainsi que ses versions traduites sur le Web. Vous pouvez
aussi télécharger le manuel d'utilisation de la télécommande pour plus d'informations sur l'utilisation de cette
télécommande.
1 Rendez-vous sur le site garmin.com/marine.
2 Sélectionnez un manuel.
Contenu de l'emballage
• Joint de montage
• Quatre vis autoperceuses de jauge 8
• Deux cache-vis
• Câble de dorsale NMEA 2000
®
de 6 m (20 pi)
• NMEA 2000 Connecteur en T
• Cache antipoussière
Février 2024
GUID-56FDBE7F-D572-4ADD-87A0-7729C3FC4E84 v5
