- Page 1 GUIDE D’INSTALLATION ET D’UTILISATION CTS400/CTS602 BY NILAN Gateway WiFi Version 1.20 - 19.05.2021 MB Gateway WiFi FR...
-
Page 2: Table Des Matières
Guide d’installation Gateway ........................................4 Vue d'ensemble des connexions ................................ 4 Connexion électrique ................................... 4 Connecter le gateway (passerelle) à la centrale Nilan .......................... 5 Général ........................................5 Types de câbles LAN ....................................5 Connexion aux centrales avec contrôleur CTS400 ......................... 6 Connexion aux centrales avec contrôleur CTS602 avec prises à... -
Page 3: Informations Générales
La connexion de l'application au gateway se fait via une connexion cloud sécurisée. Vous pouvez donc accéder à la centrale Nilan de n'importe où dans le monde, à condition que vous disposiez d'une connexion Internet. -
Page 4: Guide D'installation

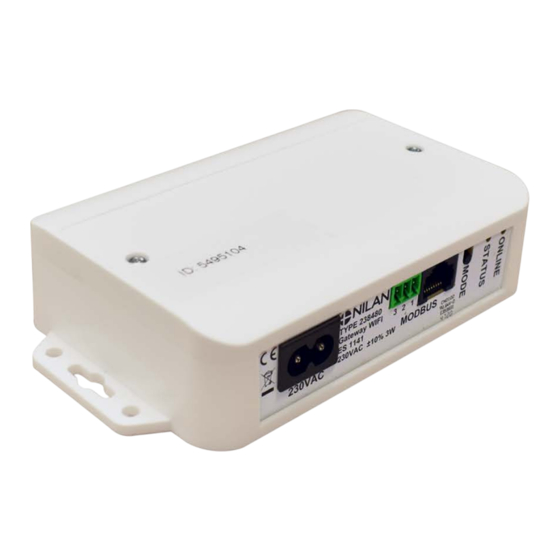

Guide d’installation Gateway Vue d'ensemble des connexions 1. Connexion 230V (câble inclus) 2. Réservé pour les futures connexions 3. Connexion au Modbus de la centrale 4. Activation du mode Point d’Accès (appuyez 10 sec.) 5. S’allume lorsque le gateway (la passerelle) est en mode Point d’Accès 6. -
Page 5: Connecter Le Gateway (Passerelle) À La Centrale Nilan
Général Afin de pouvoir communiquer avec votre centrale Nilan, la passerelle doit être connectée à la communication Modbus de la centrale. La connexion de chaque centrale varie en fonction de la du contrôleur, du panneau de commande, de la version du logiciel et de l'âge de la centrale. -
Page 6: Connexion Aux Centrales Avec Contrôleur Cts400
Connexion aux centrales avec contrôleur CTS400 Les centrales de ventilation avec contrôleur CTS400 sont toutes équipées d'une prise RJ45. S’il n’existe aucune autre connexion externe à la centrale de ventilation, tirez simplement un câble RJ45 de l'entrée Modbus du gateway (passerelle) jusqu’à... -
Page 7: Connexion Aux Centrales Avec Contrôleur Cts602 Avec Prises À 6 Trous
La prise à 6 trous se présente ainsi: Dans ce cas, un câble doit être acheminé directement vers le carte électronique de la centrale de ventilation. Nous vous recomman- dons que ceci soit effectué par un technicien Nilan. ATTENTION Débranchez l'alimentation de la centrale de ventilation avant d'ouvrir cette dernière pour connecter le gateway (pas- serelle) à... -
Page 8: Connexion Aux Centrales Avec Contrôleur Cts602 Avec Prises À 8 Trous
Connexion aux centrales avec contrôleur CTS602 avec prises à 8 trous Certaines centrales de ventilation avec contrôleur CTS602 sont équipées d'un panneau de commande. doté d’une prise à 8 trous. Il est possible d’y connecter une connexion Modbus. Le guide de montage de votre centrale de ventilation indique la prise dont elle dis- pose, ainsi que sa position. -
Page 9: Connexion Aux Centrales Avec Contrôleur Cts602 Avec Sortie Rj45
Connexion aux centrales avec contrôleur CTS602 avec sortie RJ45 Certaines centrales de ventilation avec contrôleur CTS602 sont équipées d'une sortie RJ45. Le guide de montage de votre centrale de ventilation indique la sortie dont elle dispose. Si aucun autre appareil n’est connecté la centrale de ventilation, vous trouverez une prise RJ45 avec pont dans la sortie. Veuillez la dé- brancher et insérez un câble séparateur pour le connecter celui du gateway dans la prise RJ45 avec pont. -
Page 10: Connexion Pour Les Centrales Tertiaires Avec Contrôleur Cts602
Orange/blanc - GND (1) Dans ce cas, un câble doit être acheminé directement vers le carte électronique de la centrale de ventilation. Nous vous recomman- dons que ceci soir effectué par un technicien Nilan. ATTENTION Coupez l'alimentation de la centrale de ventilation avant le l’ouvrir pour connecter le gateway à la carte électronique. -
Page 11: Connexion À Internet
Télécharger l’APP Nilan Vous pouvez télécharger l’APP Nilan sur Google Play ou sur App Store. Avant de pouvoir utiliser l'application, vous devez posséder un gateway (passerelle) Nilan et l'avoir connecté comme indiqué dans ce manuel dans la rubrique Guide d’installation. -
Page 12: Connectez Le Gateway (Passerelle) À Votre Router
Le gateway (passerelle) est désormais tée apparaîtra. SSID, le mot de passe dans le cadre Mot connecté à votre réseau local et vous de passe et appuyez sur Enregistrer. pouvez maintenant le connecter à l'APP Nilan - voir page 3 : Configuration. -
Page 13: Configuration De L'application Utilisateur Nilan
Configuration de l'application utilisateur Nilan Créer un utilisateur dans l’application Créez un utilisateur en saisissant Appuyez sur "Ok". Vous êtes maintenant Désormais, vous pouvez supprimer l'utili- l'adresse e-mail que vous souhaitez enregistré en tant qu'utilisateur. sateur, obtenir un nouveau mot de passe associer au gateway (passerelle) / à... -
Page 14: Ajouter Plusieurs Centrales/Gateways (Passerelles) À L'application
Ajouter plusieurs centrales/gateways (passerelles) à l'application Vous pouvez associer plusieurs centrales/passerelles à l'application. Avant de connecter plusieurs appareils à l'application, il faut se déconnecter puis se reconnecter avec le nom d'utilisateur et le mot de passe existants. Appuyez sur Ajouter identifiant dans les paramètres et saisissez le numéro de passe- relle et l'adresse e-mail utilisée par l'utilisateur. -
Page 15: Guide D'utilisation
