6 PANNEAU DE TÉLÉALIMENTATION INSTRUCTIONS D'EXPLOITATION
—

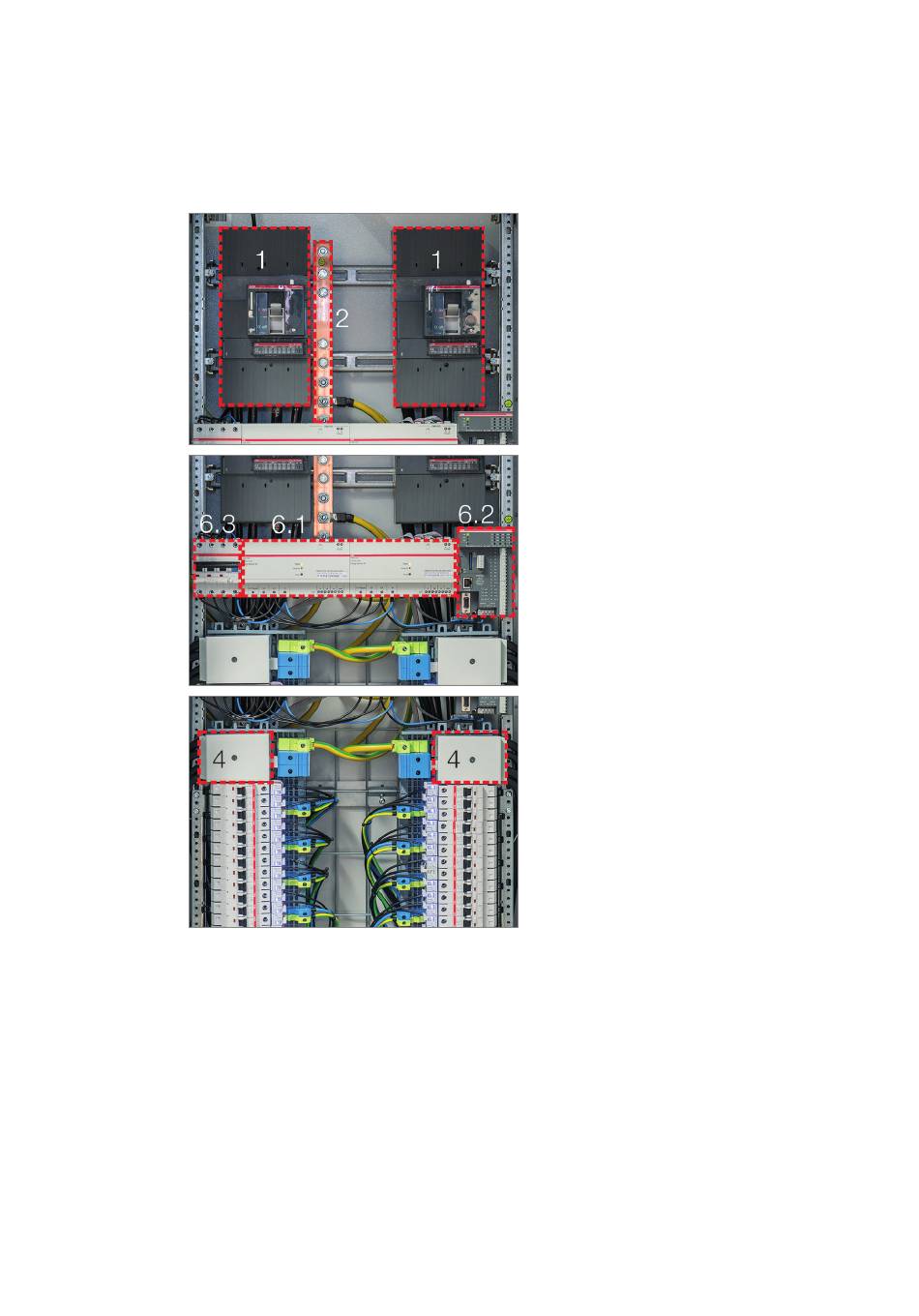

10 Présentation de
toutes les vis devant
faire l'objet d'une vérifi-
cation après le transport
—
10
Vérification du bon fonctionnement et des vis
• Vérifier toutes les vis et tous les écrous de l'ar-
moire après le transport (Figure 10).
• Si nécessaire, resserrer toutes les vis et tous les
écrous de l'armoire après le transport (Figure 4).
∙ Faire particulièrement attention aux vis qui sont
en contact avec les pièces conductrices
1. Toutes les vis pour chaque borne
« D120/42.FF » (8 Nm)
2. Toutes les vis pour la borne de terre (8 Nm)
3. Toutes les vis pour la mise à la terre de l'armoire
(8 Nm)
4. Toutes les vis au niveau des plaques à bornes
entrantes – ZLS224
5. Toutes les vis pour la mise à la terre de
la porte (8 Nm)
6. Toutes les vis au niveau des dispositifs sur
le rail DIN
6,1. CMS-600/CMS-700
6,2. AC500-eco
6,3. 4-pole RCCB/MCB
7. Toutes les vis des appareils de contrôle addi-
tionnels qui sont montés sur le rail DIN
8. Toutes les vis des appareils de contrôle de la
porte avant du panneau
Pour obtenir plus de détails sur chaque couple de
serrage, veuillez vérifier les caractéristiques tech-
niques de chaque dispositif.
• Toutes les autres pièces doivent être vérifiées
Vérification de l'indice de protection contre les
contacts IP20B
• Vérifier que tous les éléments requis de l'armoire
sont positionnés correctement, en particulier les
pièces qui sont responsables de la protection
contre les contacts
• Les pièces qui doivent être en place sont
- Les cache-bornes de tous les ZLS224
- Les cache-bornes de tous les XT4
- Les couvercles de protection de toutes les
bornes « 120/42.FF »
• Vérifier que la section transversale de tous les
câbles électriques alimentant le système de barres
omnibus SMISSLINE, notamment le câble neutre et
de mise à la terre, est au moins de 50 mm²
• Le panneau n'offre une protection IP20B que si
toutes ces pièces sont montées correctement
• Vérifier la protection contre les contacts de l'ar-
moire complète
• Si un quelconque dispositif n'est pas installé correcte-
ment, la poursuite de l'installation n'est pas autorisée
