PANNEAU DE TÉLÉALIMENTATION INSTRUCTIONS D'EXPLOITATION
—
Connexions de charge
—

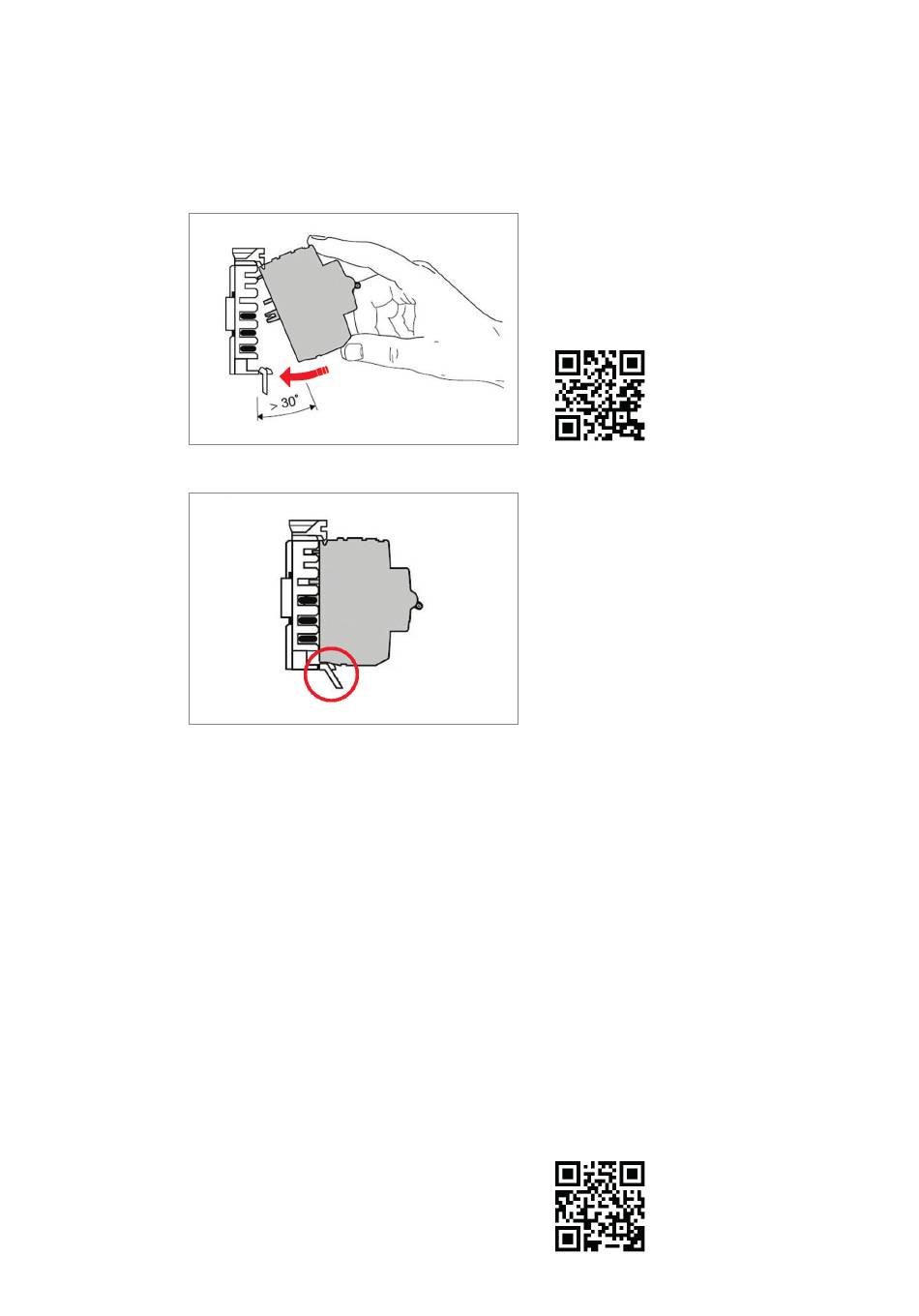

12 Montage d'un
dispositif SMISSLINE
—
13 Position enfichée
—
12
—
13
Pour de plus amples informations, veuillez
contacter ABB ou télécharger le manuel d'ins-
tructions spécifique à SMISSLINE TP sur la page
d'accueil d'ABB :
http://new.abb.com/low-voltage/products/
system-pro-m/smissline-tp
Installation des dispositifs SMISSLINE TP
• Veillez à ce que chaque bus d'alimentation ne
dépasse pas un courant assigné de 250 A en ré-
férence à la consommation des serveurs
- Remarque : Pour les applications de data centers, il
peut être préférable d'alimenter chaque MCCB
avec un maximum de 125 A en raison de la redon-
dance en cas de panne/défaillance de l'autre MCCB
• Connexion de charge des dispositifs SMISSLINE TP
• Pour veiller à ce que les dispositifs soient cor-
rectement connectés, veuillez vérifier la posi-
tion du clip de fixation de chaque MCB
• La position correcte est la position haute tel
qu'illustré sur la Figure 13
Câblage des dispositifs SMISSLINE TP
• Le câblage de chaque dispositif SMISSLINE TP dé-
pend des réglementations et des normes locales
• Seuls les membres agréés du personnel sont au-
torisés à câbler les appareils/composants élec-
triques à l'intérieur de l'armoire
• Le couple de serrage des vis est de 2,8 Nm
Pour de plus amples informations, veuillez contac-
ter ABB ou télécharger le manuel d'instructions
techniques particulier sur la page d'accueil d'ABB :
https://goo.gl/fFZcba
Numéro de document : 2CCC451059C0203
