PANNEAU DE TÉLÉALIMENTATION INSTRUCTIONS D'EXPLOITATION
—
Fonctionnement
—
22 Montage d'un
dispositif SMISSLINE
—
23 Position enfichée
—
24 Déconnexion
d'un dispositif
—
25 Changement de la
position des fiches
—
22
—
23
—
24
—
25
Présentation de Ekip pour « XT4N 250A »
Pour de plus amples informations, veuillez vous
référer au manuel d'utilisation et d'exploitation.
Adresse de la bibliothèque d'ABB :
https://goo.gl/yqlxSi
– Numéro de document : 1SDH000892R0002

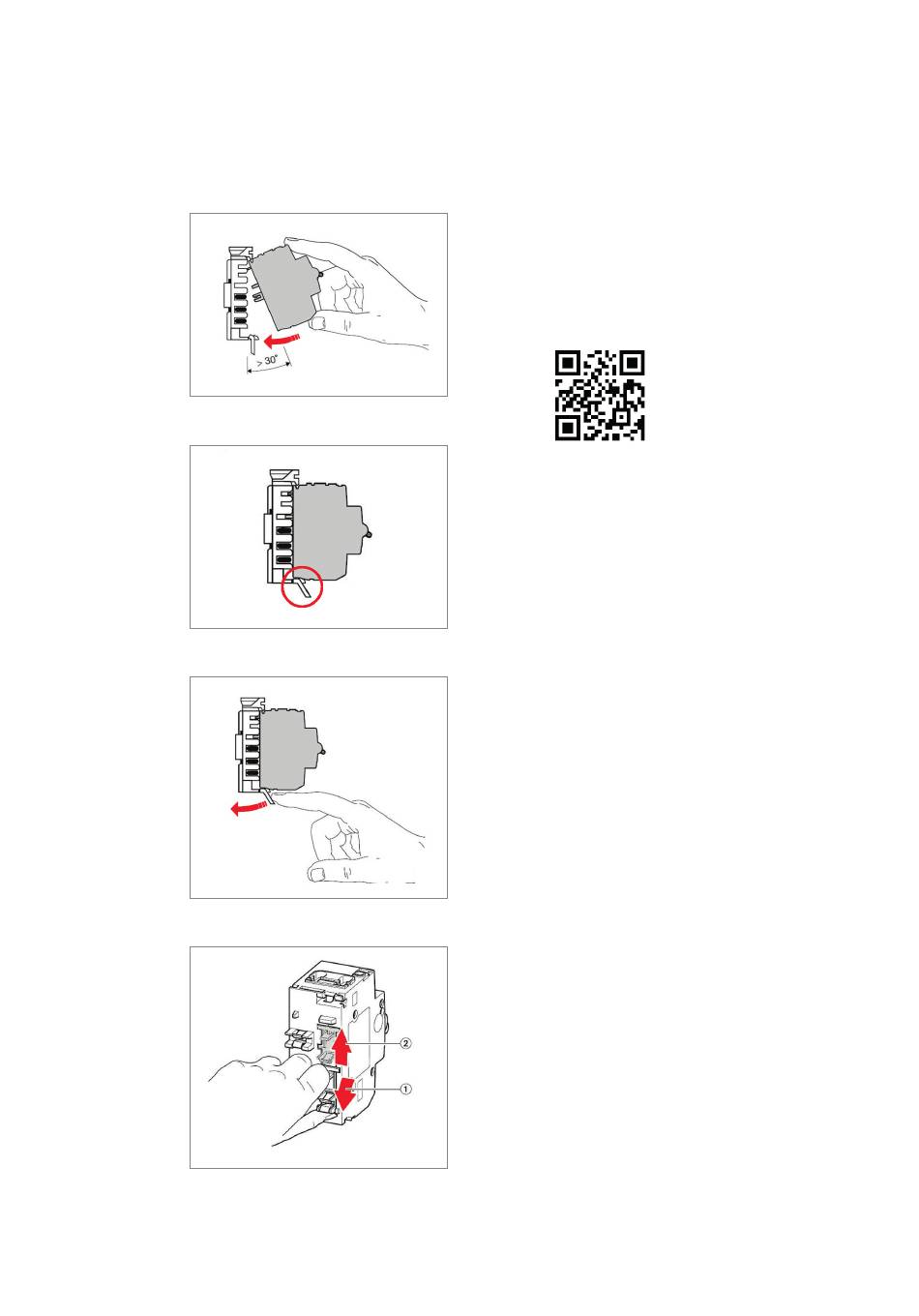

Montage des dispositifs d'enfichage SMISSLINE TP
• Le dispositif doit être arrêté avant le montage
• Monter tous les dispositifs sur le système
SMISSLINE TP tel qu'illustré sur la Figure 22
• Vérifier que chaque bus d'alimentation ne dé-
passe pas 250 A
- Voir les caractéristiques techniques
- Remarque : Pour les applications de centre de
données/applications de puissance critique, il
peut être préférable d'alimenter chaque bus
d'alimentation avec un maximum de 125 A en rai-
son de la redondance en cas de panne/défail-
lance d'un MCCB
Montage des dispositifs d'enfichage SMISSLINE TP
• Pour veiller à ce que le dispositif soit correcte-
ment connecté, veuillez vérifier la position du
clip de fixation
• La position correcte est la position haute tel
qu'illustré sur la Figure 23
Déconnexion d'un dispositif
• Avant la déconnexion, le dispositif doit être
arrêté
• Pour retirer le dispositif, ouvrir le clip de fixa-
tion illustré sur la Figure 24
• Retirer ou changer le dispositif
Positionner le connecteur à enfichage
• Tout d'abord : Soulever la pièce de contact
(Figure 25)
• Ensuite : Placer les fiches dans la position re-
quise (L1, L2 ou L3) (Figure 25)
