PANNEAU DE TÉLÉALIMENTATION INSTRUCTIONS D'EXPLOITATION
—

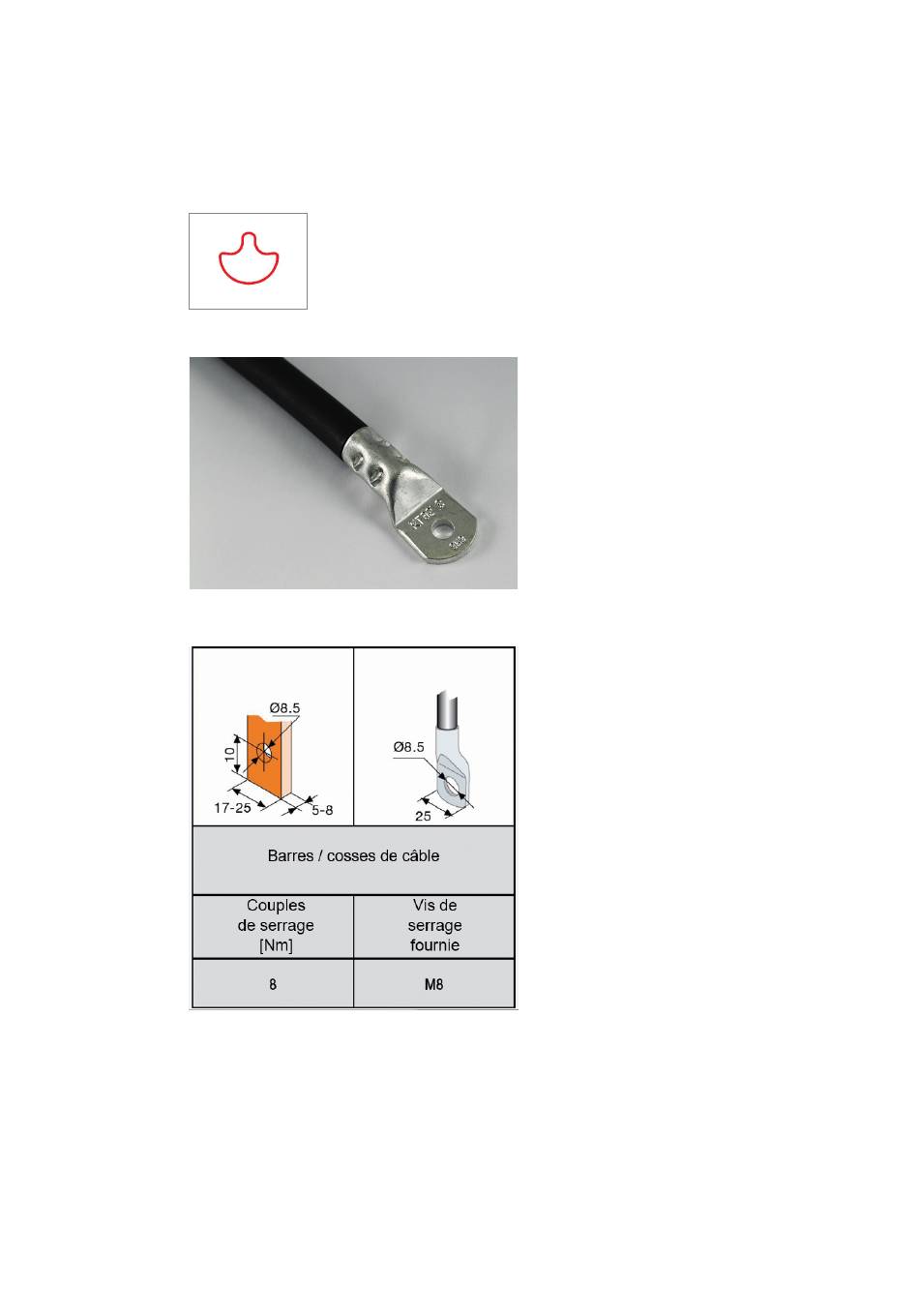

16 Sertissage avec
impression en creux
—
17 Sertissage avec
impression en creux –
exemple pratique
—
18 Détails sur
—
la connexion de XT4
16
—
17
—
18
Branchement de l'alimentation principale
• Toutes les connexions électriques doivent toujours
correspondre aux normes nationales et locales
• Raccorder le câble Cu de la même manière que
du côté charge (N L1 L2 L3)
- La section transversale de chaque câble doit
correspondre à la charge de courant
de XT4N 250A ou des bornes D120/42.FF
- N, L1, L2, L3 : min. 120 mm² ; Cu
- PE : min. 70 mm² ; Cu
• Le câble doit être conforme à la norme
IEC 60228 Classe 5 ou Classe 6, 105 °C
• Pour le raccord à XT4N 250A utiliser des cosses
de câble selon la Figure 17
- Les cosses de câble doivent être adaptées au
Cu 120 mm² et au raccord à l'appareillage de
connexion (ou plus grandes, en fonction de la
section transversale du câble d'alimentation
réseau/entrant)
- Pour le raccord à D120/42.ff nous recomman-
dons d'utiliser les cosses de câble 106R10 de
Klauke®
- Pour le raccord au MCCB nous recommandons
d'utiliser les cosses de câble 106R8 de Klauke®
• Pour se conformer à la force minimale requise
selon la norme IEC 61238 T1 nous recomman-
dons le « sertissage avec impression en creux »
obtenu par le procédé de sertissage tel qu'illus-
tré sur les Figures 16 et 17
- Exemple : Minimum 7 200 N pour une installa-
tion de 120 mm²
• Utiliser une gaine thermorétractable pour
chaque phase afin d'isoler la cosse de câble
• Pour d'autres options de raccord, veuillez vous
reporter au document 1SDC007406G0202
fourni par ABB
• Raccorder le câble au XT4N 250A et fixer les vis à
un couple de 8 Nm tel qu'illustré sur la Figure 18
• Pour le raccord à la plaque à bornes, veuillez
vous reporter au manuel d'instructions de
« D120/42.FF »
- 2 cosses de câble peuvent être installées
ci-dessus
• Pour plus d'informations, veuillez vous reporter
aux instructions d'assemblage du RPP
