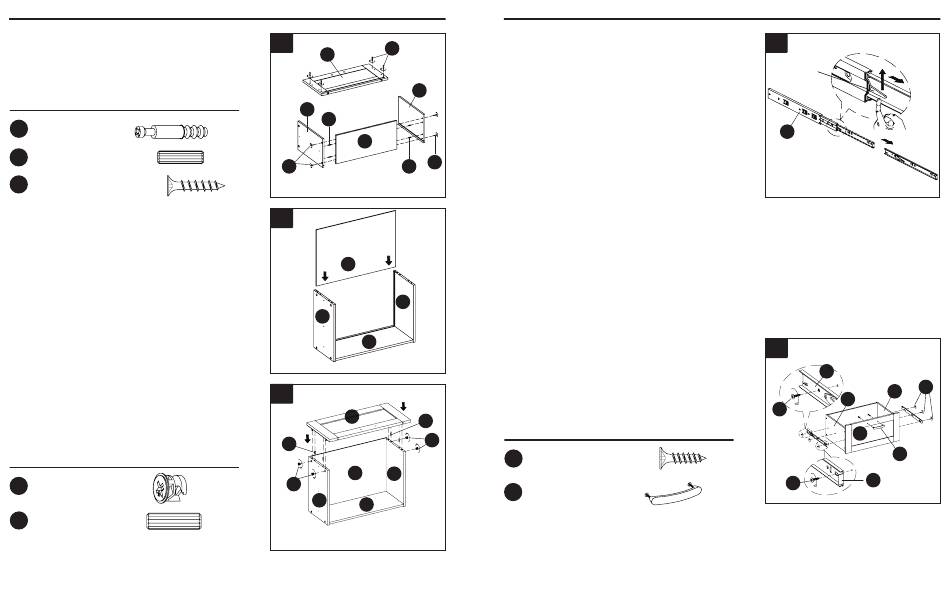

INSTRUCCIONES DE ENSAMBLAJE
1. Instale los pernos de leva (BB) en la parte frontal plana
de la gaveta (A). Colóquelos a un lado. Instale las espigas
de madera (CC) en el panel posterior de la gaveta (D),
luego fije el panel izquierdo de la gaveta (B) y el panel
derecho de la gaveta (C) al panel posterior de la gaveta (D)
con tornillos para madera M4 x 25 mm (EE).
Aditamentos usados
BB
Perno de leva
CC
Espiga de madera
Tornillo para madera
EE
M4 x 25 mm
2. Coloque la parte inferior de la gaveta (E) en el
panel izquierdo de la gaveta (B), el panel derecho de
la gaveta (C) y el panel posterior de la gaveta (D).
3. Inserte las espigas de madera (CC) en el panel
izquierdo de la gaveta (B) y en el panel derecho de
la gaveta (C). Fije la parte frontal (A) al ensamblaje y
asegúrelo con cerrojos de leva (AA).
Aditamentos usados
AA
Cerrojo de leva
CC
Espiga de madera
1
BB
A
C
CC
x 4
LL
D
x 4
EE
x 4
2
Superficie
acabada
E
C
D
3
A
CC
E
B
AA
x 4
C
D
x 4
20
INSTRUCCIONES DE ENSAMBLAJE
4. Presione la palanca de liberación en los
deslizadores (F) y retire los rieles de deslizamiento.
B
EE
CC
B
5. Fije los rieles de deslizamiento retirados anteriormente
al panel izquierdo de la gaveta (B) y al panel derecho de la
gaveta (C) con tornillos para madera M3.5 x 12 mm (FF).
Nota: asegúrese de que la abertura del riel quede de
espaldas a la gaveta.
Luego, retire los pernos preensamblados de la manija de
la gaveta (GG). Coloque la manija de la gaveta (GG) en la
parte frontal de la gaveta (A) y asegúrela desde adentro de
la gaveta con los pernos retirados previamente.
CC
Aditamentos usados
AA
FF
Tornillo para madera
M3.5 x 12 mm
GG
Manija de la gaveta
4
ARRIBA
Palanca de
liberación
F
5
F
B
FF
A
x 6
F
FF
x 1
21
FF
C
GG
